Shaft Alignment 허용치



샤프트 정렬은 회전기계와 동력장치(모터) 간의 동력 전달 구간을 선형방향으로 일직선상에 정렬하여 효율을 극대화하는데 그 목적이 있습니다. 샤프트의 정렬 오차가 허용치를 벗어날 경우 에너지 손실이 증가하고 진동이 발생하며 베어링의 수명을 단축하게 됩니다.

관련 장치류는 오정렬로 인해 손상이 발생할 수 습니다. 따라서 모든 회전기기류는 운전을 시작하기 전에 정렬 상태를 점검해야 합니다.

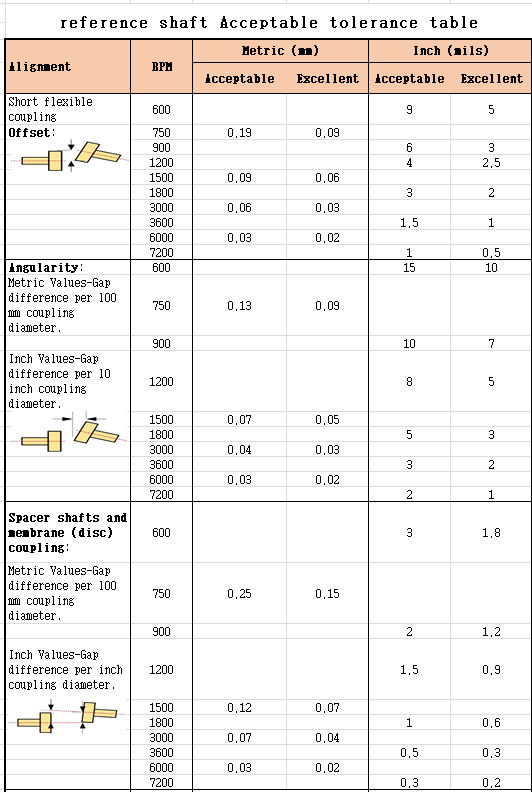

첨부 자료는 샤프트 정렬에 대한 허용 가능한 오차범위 참고용 자료로써 해당 규격이나 제조사의 권고사항이 없는 경우 고려하며 응용하여 사용할 수 있습니다.

  Offset , Angularity,

 1. Short flexible coupling
 2. Gap difference per coupling diameter
 3. Spacer shaft

예를 들어 펌프의 회전수가 1500 rpm 일 때 coupling 과의 offset 허용치는 0.09 mm 임을 참고합니다.



샤프트 정렬 허용치 테이블.xlsx

0.04MB
