배관 Support 설치 간격





배관 Support 란 배관의 무게를 지탱하고 라인을 형성할 때 하중 및 작동 조건을 지지하는 역할을 하는 배관 요소 입니다. 배관의 하중은 세로응력과 처짐 응력이 발생하며 Support 는 이렇게 발생한 하중을 흡수합니다.

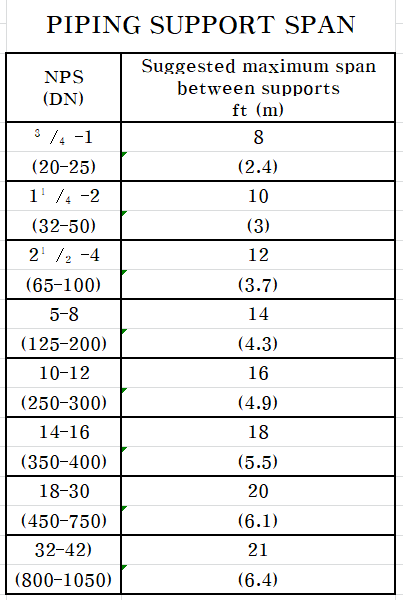

배관 Support 는 주 배관과 보조 배관 지지 형식 두 가지로 분류합니다. 첨부 자료는 배관 Support 에 대한 Span (설치간격) 을 참고하기 위한 자료로  규격에 따른 최대 허용 Span 을 예시하고 있습니다.

예를 들어 배관 규격이 2 Inch 일 경우 Support 설치 최대 간격은 3m 이내이며 그 이상이 될 경우 추가적인 Support 를 설치해야 합니다.



Support 는 적은 것 보다는 많은것이 좋지만 제작 비용과 연관성이 있기 때문에 최적화된 수량으로 설치하는 것이 중요하다는 것을 기억해야겠습니다.

첨부자료 (출처 : 미상)
첨부 자료는 상업적 결과를 보증하는 것이 아니며 사용자 재량에따라 사용할 것을 권고합니다.
