유체 흐름에 따른 Check valve 선정 자료





유체의 흐름 형식과 유속 유체의 종류에 따른 Check valve 선정 참고 자료 입니다.

1. Type flow : 유체의 흐름

   Uniform : 등류 - 일정한 유체의 흐름
   Pulsating : 맥동 - 불규칙적인 유체의 흐름

2. Media type : 유체의 형식

    Water, Oil, Steam, Gas

 3. Velocity : 유속 F/sec or m/sec.
 4. Check valve의 형식

    - Swing check
    - simple swing
    - in-line guided disc
    - tilting disc
    - Wye-pattern lift

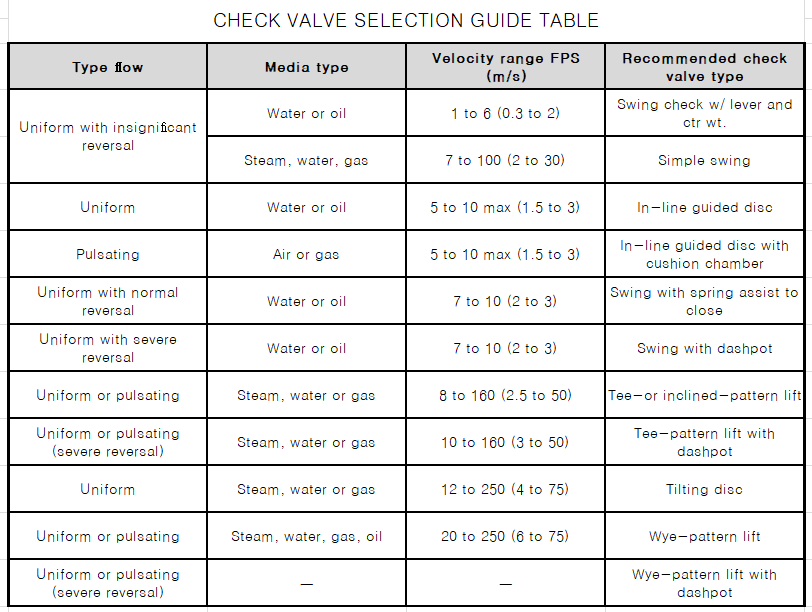

예를 들어 유체의 흐름이 Uniform 이고 Air 에서 속이 3 m/sec 일 때 Swing check 혹은 in-line guided disc 형식을 고려해야 합니다.



체크밸브라고 해서 다 같은 형식이 아니라 사용 유체 유속에 따른 형식에 따른 선정 방식을 고려해야 한다는 점을 기억해야 겠습니다.
