용접 심볼 모음입니다. 용접 심볼은 제관품과 같은 용접을 이용한 제품을 만드는 제작도면에 사용하는 것으로 기본적으로 맞대기 용접 심볼을 가장 많이 사용합니다. 용접 심볼은 용접관련 도면을 작도하고 해독하는데 있어 중요합니다.

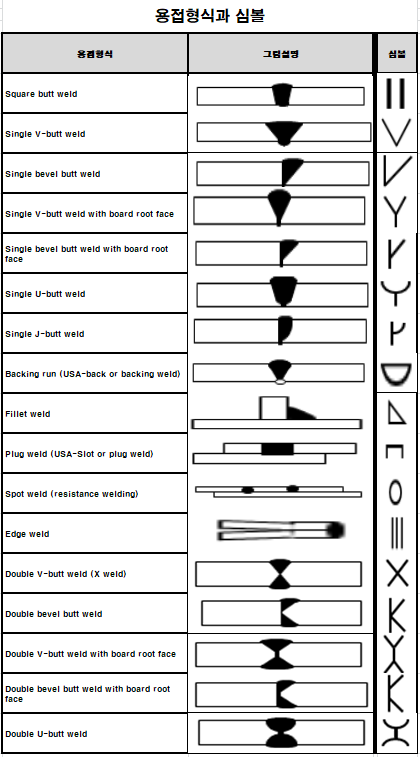

첨부 자료에는 아래의 그림설명과 심볼 내용을 포함하고 있습니다.
- Square butt weld : 아이형 맞대기 용접
- Single V-butt weld : V 맞대기 용접
- Single bevel butt weld : 싱블 베빌용접
- Single V-butt weld with board root face
- Single bevel butt weld with board root face
- Single U-butt weld : U 맞대기 용접
- Single J-butt weld Backing run (USA-back or backing weld)
- Fillet weld Plug weld : 필렛 플러그 용접
- Spot weld (resistance welding) Edge weld : 스팟 모서리 용접
- Double V-butt weld (X weld) :
- Double bevel butt weld
- Double V-butt weld with board root face
- Double bevel butt weld with board root face
- Double U-butt weld
첨부자료
