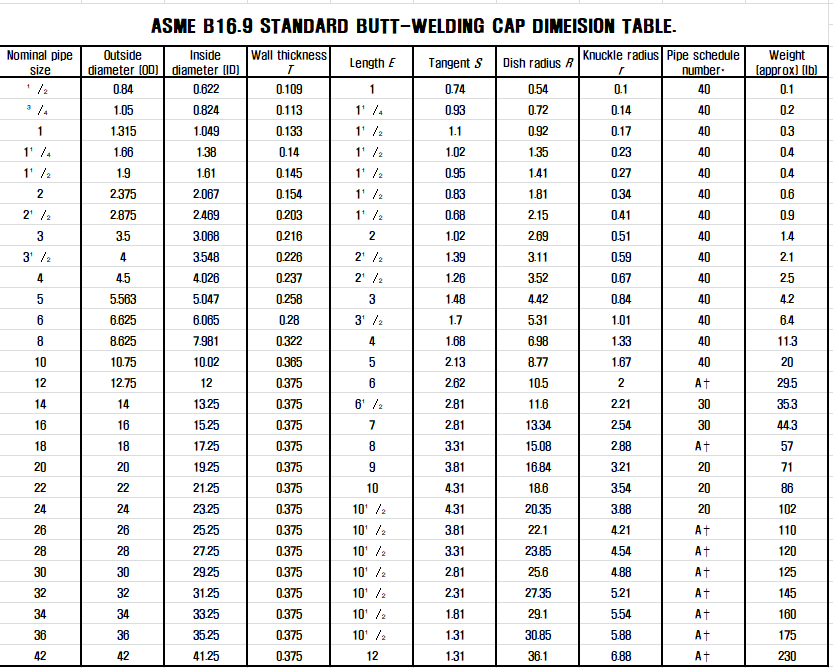

압력용기나 기타 배관에서 ASME B16.9 에 해당하는 치수 도면 CAP 을 그려 넣을 때 참조하여 사용할 수 있습니다.
배관 Schedule 은 기본 40 으로 되어 있습니다.
첨부자료
