및 기본 기능 첫 번째 글
D1 사용자 인터페이스 UI

Draftsight 사용자 인터페이스는 크게 4가지의 주요 요소로 나누어져 있습니다.
1. 메뉴 바

1. 메뉴바
메뉴바는 다시 5가지의 메뉴로 구성되어 있습니다. 해당 메뉴를 클릭하면 관련 도구 모음을 사용할 수 있습니다. 관련 명령을 폴다운 메뉴로 정렬하는 방식으로 표준 정의 상태 및 사용자 정의 메뉴로 정렬할 수 있습니다. 예를 들어 메뉴의 "주석"을 클릭하면 치수, 맞춤법 검사, 노트를 사용할 수 있습니다.
- 홈
- 삽입
- 주석
- 시트
- 관리
- 뷰
2. 도구모음
- 도구 모음을 숨기는 방법은 아래 그림(Figure 2.)의 별 모양으로 표기한 위를 향한 화살표를 클릭하면 숨김, 한 번 더 클릭하면 표시로 전환됩니다.

- 도구모음 숨김화면을 아래와 같이 확인할 수 있습니다.
- 도구모음을 정리하면 보다 제도화면을 좀 더 넓게 사용할 수 있습니다.
- CAD에 대한 전문가 수준의 Skill과 명령어에 능숙하여 도구모음이 필요 없을 경우 사용합니다.

3. 도구 메트릭스

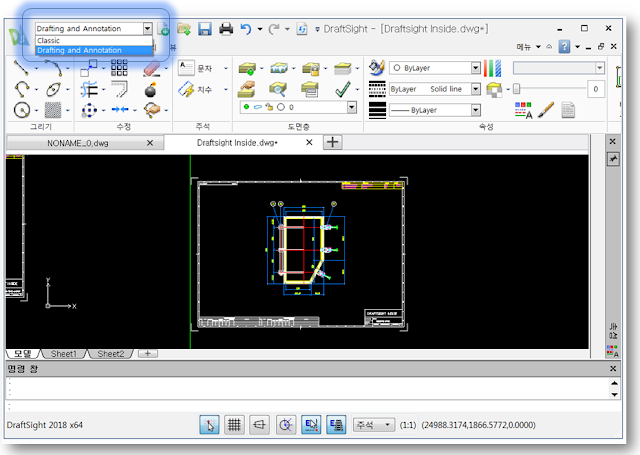

- 아래 그림 Figure 3의 좌측 상단에 폴 다운 메뉴를 클릭하여 Classic을 선택합니다.
- Drafting and Annotation는 Draftsight 기본 UI입니다. (설치 후 기본화면 구성)

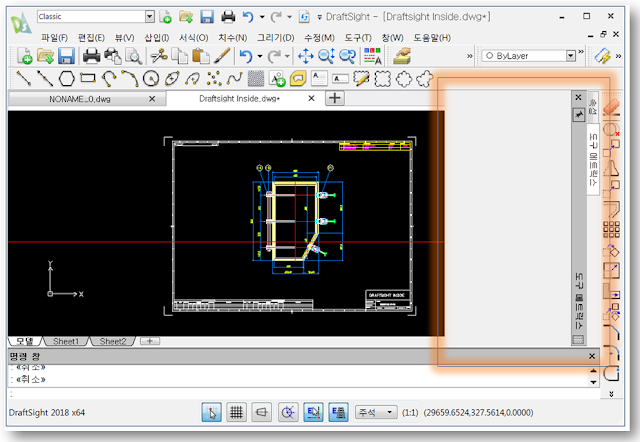

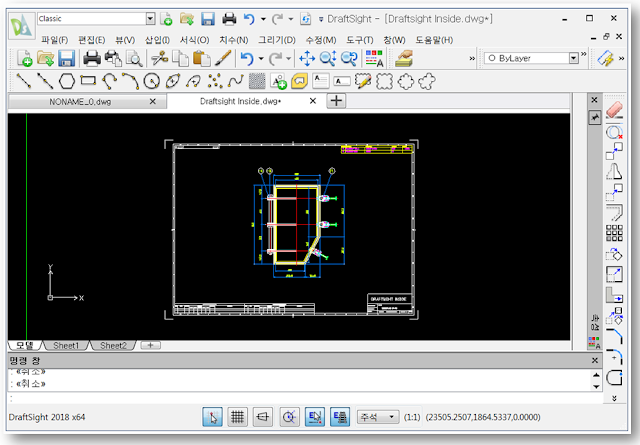

- Figure 4는 Classic으로 전환하였을 때의 화면입니다.

- Classic을 사용하면 도구모음(잠금 해제상태) 을 사용자가 원하는 위치에 배치할 수 있습니다.

- 도구 메트릭스안에 도구모음을 선택, Drag 하여 위치할 수 있습니다.
- 도구 메트릭스는 고정, 비고정 상태를 선택할 수 있습니다.
4. 옵션 모음
응용프로그램 버튼/메뉴 & 빠른 도구모음

A. 응용 프로그램 버튼/메뉴

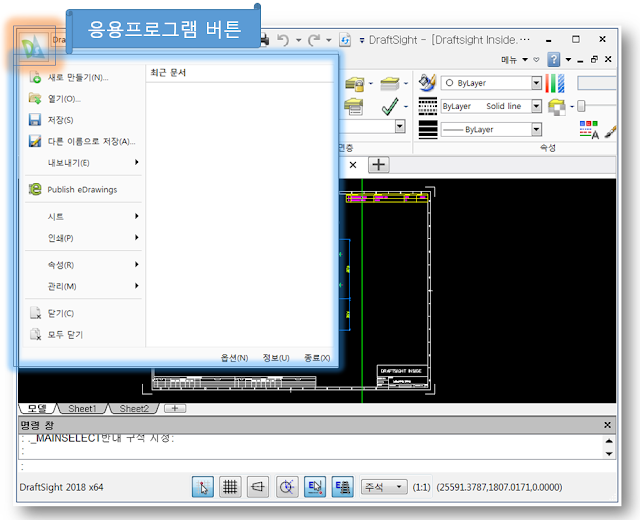

- Draftsight 좌측 상단의 로고는 응용프로그램 버튼/메뉴를 불러올 수 있습니다.

- 응용프로그램 버튼에는 다음의 기능이 포함되어 있습니다.
- 최근 문서
- 새로 만들기, 열기, 저장 & 다른 이름으로 저장
- 레이아웃 (시트)
- 인쇄
- 내보내기
- 속성
- 관리
- 현재 도면 닫기
- 옵션 대화 상자 엑세스
- 정보 상자 표시
- 프로그램 종료
1. 최근 문서
- 최근 문서에는 최근에 사용한 도면 파일을 엑세스 할 수 있게 표시 합니다.
2. 새로 만들기, 열기, 저장 & 다른 이름으로 저장
- 새로만들기를 선택해서 총 네 가지 포맷을 선택할 수 있습니다.
- 도면 템플릿 *dwt / 도면 *dwg / *dxf / *dws
- 빠른 명령을 위한 단축키는 다음과 같습니다.
- 새로 만들기 : Ctrl + N
- 열기 : Ctrl + O
- 저장 : Ctrl + S
- 다른 이름으로 저장 : Ctrl + Shift + S
3. 레이아웃 (시트)
- 시트를 추가하거나 템플릿으로 시트를 작성합니다.
4. 인쇄
- 인쇄 설정 관리자와 인쇄(P), 인쇄 미리보기, 일괄 인쇄, 목록 배율을 실행할 수 있습니다. 인쇄 설정 관리자는 페이지, 용지 크기를 설정할 수 있으며 목록 배율을 통해서 배율을 지정하거나 편집 적용할 수 있습니다.
- 인쇄를 빠르게 Access 하기 위한 단축키는 Ctrl + P 입니다.
5. 내보내기 (e-drawing)
- 제도 파일을 백터 및 이미지, 블록, PDF, pack and go로 내보내기를 수행할 수 있습니다.
6. 속성
- 속성항목에서는 도면의 속성과 표준을 설정하고 확인할 수 있습니다.
- 도면 속성을 통해 만든이, 키워드, 설명 주제를 입력/저장할 수 있으며 통계를 통해 최초 작성일과 저장날짜 저장한 사람의 목록을 확인할 수 있습니다.
- 도면 속성에서 사용자 정의를 통해 Revision History 를 관리 할수 있습니다.

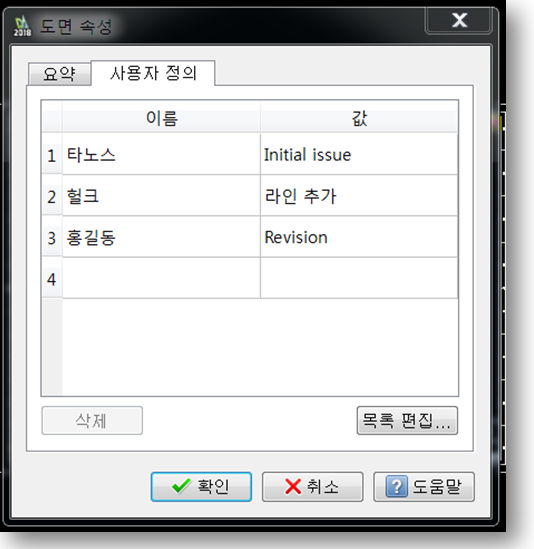

- 그림 Figure 2와 같이 사용자 정의를 통해 이름, 값을 입력 이력 관리를 할 수 있습니다.
- 보편적으로 제도를 진행하면 도면 Template 안에 Revision table 관리를 하나 그렇지 않고 파일로만 이력을 관리하고자 할 때 유용하게 사용할 수 있습니다.

7. 관리
- 관리항목은 유틸리티 기능으로서 오류 검사 및 복구 기능을 수행할 수 있습니다.
8. 현재 도면 닫기
- 현재 열려있는 도면 파일을 닫을 때 사용합니다.
9. 옵션 대화 상자 엑세스
- Draftsight 제도환경 Option에 Access 할 수 있습니다.
- 옵션은 Command 창에서 op 혹은 option 으로 엑세스 할 수 있습니다.
10. 정보 상자 표시

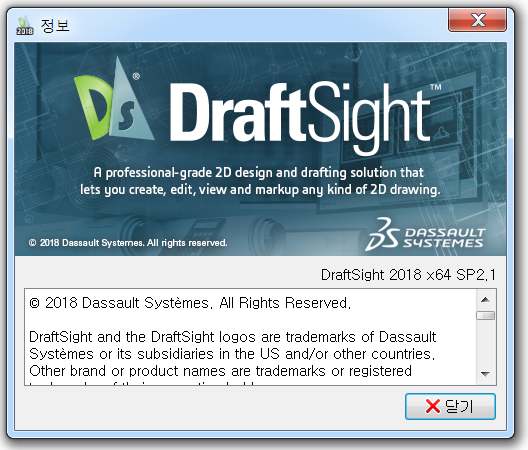

- 정보 상자를 선택 실행하면 아래의 그림 창의 정보를 확인할 수 있습니다. 현재 사용하고 있는 Draftsight 의 프로그램 정보와 SP 상태를 확인할 수 있습니다.
- Draftsight 2018 x 64비트 SP (Service pack 2.1) 을 사용 중

11. 프로그램 종료
- 프로그램을 종료할 수 있는 버튼이 있습니다. 프로그램을 종료하는 단축키는 Ctrl + Q를 사용할 수 있으며 프로그램 우측 상단의 X 표시를 클릭하여 종료할 수 있습니다.

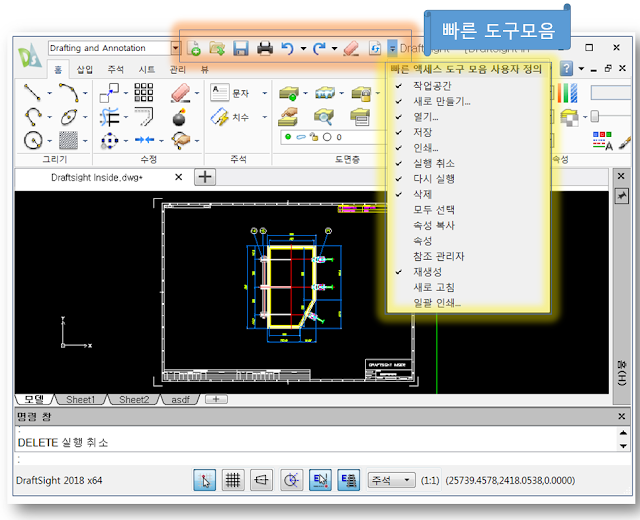

빠른도구 모음
- 빠른 도구모음은 응용 프로그램 버튼, 도구 모음의 내용 중에서 자주 사용하는 명령을 빠르게 실행할 수 있습니다. 새로 만들기, 저장, 인쇄, 실행취소, 다시 실행 등 파일을 열고 닫고 인쇄하는 과정에서 많이 사용하는 명령을 모아 놓았습니다.
- 빠른 도구 모음 아래를 향하고 있는 화살표를 클릭하여 사용자가 원하는 도구를 넣고 뺄 수 있습니다.

마무리
응용 프로그램 버튼/메뉴, 빠른 도구 모음에 대한 내용을 포스팅 하였습니다. 자세히 들여다 보면 대부분 단축키나 명령어로 접근할 수 있는 기능들이 주를 이루고 있습니다. 하지만 기능 자체는 Draftsight 에서 가장 기본적이면서 필수적인 기능을 모아 놓은 것이므로 입문자는 필수적으로 알고 있어야 할 내용임을 기억해야 합니다.
D3 그래픽 영역
Draftsight 그래픽 영역은 도면요소를 작성하고 수정하는 작업공간을 뜻합니다. 좀 더 쉽게 얘기하면 제도 공간 이라는 뜻으로 풀이할 수 있습니다.
제도공간

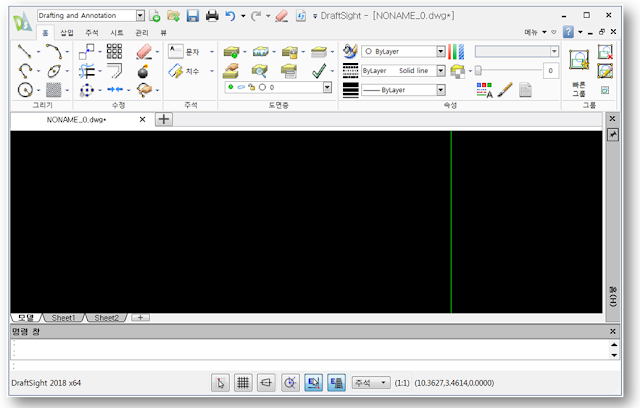

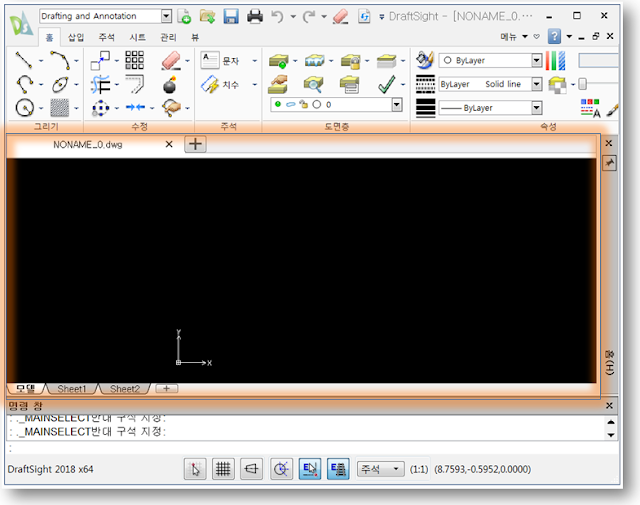

- 아래 그림 Figure 1의 붉은 색으로 표기한 공간이 그래픽 영역 (제도공간) 입니다.
- 기본적으로 검정색으로 되어 있습니다. 색상은 변경할 수 있습니다. (차후에 포스팅)

- 그래픽 영역에는 여러 개의 도면 파일을 띄워 놓을 수 있습니다. 그림 Figure 1에는 하나의 파일만 열려있는 상태입니다. 이해를 돕기 위해 도면 파일을 2개를 열어 보겠습니다.

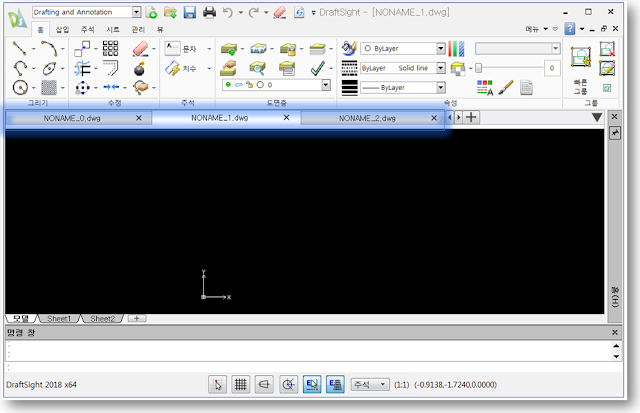

- 그림 2와 같이 도면 파일 (Noname_1,2) 을 추가하였습니다. 탭 형식으로 나란히 3개의 파일이 배열된 것을 확인할 수 있습니다. 열려있는 파일의 수가 늘어나면 화면 크기에 따라 좌/우 화살표를 클릭하여 파일을 선택할 수 있습니다.
- Draftsight 는 여러 개의 파일을 띄어놓고 작업할 수 있으며 사용자가 지정한 특정 파일을 활성화하여 작업을 이어나갈 수 있습니다.
새 도면 추가하기

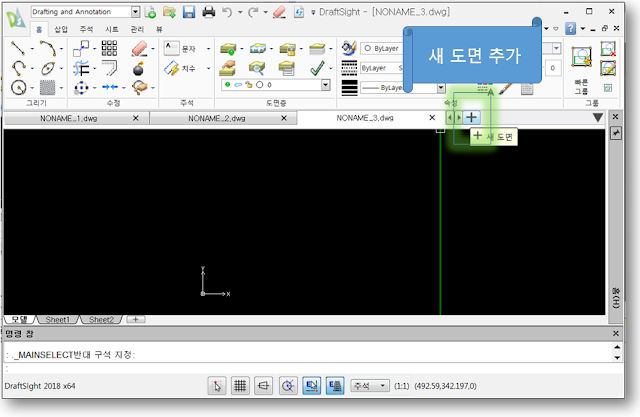

그래픽 영역에서 새 도면을 추가하는 방법은 아래 그림 3의 플러스 모양의 아이콘을 클릭하면 탭에 새 도면이 추가 됩니다. 도면형식은 dwg 이며 1,2,3... 순으로 도면이 추가됩니다.

도면 탭 Quick access 메뉴
- 도면 탭 근처에 마우스 커서를 위치한 후 마우스 우측키를 실행하면 Quick access 메뉴를 불러올 수 있습니다.

- Quick access 메뉴에서는 다음의 10가지 항목을 실행할 수 있습니다.
- 새로 만들기
- 열기
- 저장
- 모두 저장
- 다른 이름으로 저장
- 닫기
- 모두 닫기
- 다른 도면 닫기
- 첫 번째 탭으로 설정
- 마지막 탭으로 설정
도면 탭 이동
- 이동하고자 하는 도면 파일을 선택 후 클릭 상태를 유지하며 좌,우로 Drag 하여 파일을 이동할 수 있습니다.
좌표 기호와 좌표 설정하는 방법
좌표 기호는 시각적 참조로써 Draftsight 화면 좌측 아래에 있습니다. 좌표계의 방식에 따라 평면 뷰와 3D 뷰를 나타냅니다. ( 본 포스팅에서는 2D 좌표계에 대해서만 다루고 3D에 좌표계에 대해서는 차후에 포스팅할 예정입니다. )

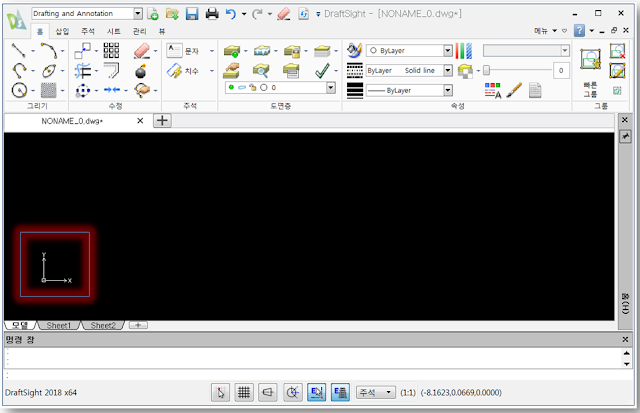

- 좌표계는 Draftsight 그래픽 영역 좌측 하단에 위치 합니다. (Figure 1. 참조)

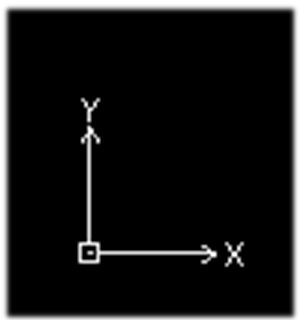

- 평면 뷰 상태에서는 좌표 기호는 그림처럼 X 축 Y 축 2가지 축에 대해서 안내를 합니다.
좌표 기호 숨기기
- 좌표 기호를 참조하지 않고 그래픽 영역에서 안 보이게 할려면 csicon 명령어를 사용하여 사용자가 UI를 구성할 수 있습니다.
- 좌표 기호 숨기기
- csicon 명령어 실행
- of (끄기), on (켜기)

- 그림 2와 같이 좌표 기호를 숨기기 (off) 하였습니다.
- 다시 좌표 기호를 사용하려면 csicon 명령어 사용 후 옵션의 on을 실행 합니다.
좌표 설정하기
- MOVE 명령어 실행
- 0,0 입력 후 엔터
- 좌표 기호 숨기기, 설정하는 방법을 유튜브 동영상을 참조하여 확인 바랍니다.
- 잘 안되거나 궁금한 사항은 qusinside@gmail.com 으로 메일 주세요.
십자선과 포인터 설정
그래픽 영역에서 포인터와 십자선이 마우스의 움직임을 따라 이동하며 도면 요소를 선택하거나 가늠자 역할을 수행하게 됩니다. 점, 거리, 각도를 입력하는 창이 나타날 때 현재 위치를 나타냅니다. 십자선의 모양은 2D, 3D의 뷰 모양에 따라 차이가 있습니다. (3D뷰에 대한 내용은 차후에 포스팅 예정)

- 십자선은 가로축은 빨강, 세로축은 초록입니다. 포인터의 색상은 기본 흰색입니다.
십자선 길이 늘이고 줄이기
- Option
- 시스템 옵션
- 그래픽 영역
- 포인터 크기 100 (커서를 십자선으로 표시 Check)
- 위의 순서에 따라 옵션을 설정하면 십자선의 길이가 최대치로 늘어난 것을 확인할 수 있습니다.
- 십자선을 보이지 않게 하기 위해서는 option > 시스템 옵션 > 그래픽 영역 > 커서를 십자선으로 표시 Check 해제 순입니다.

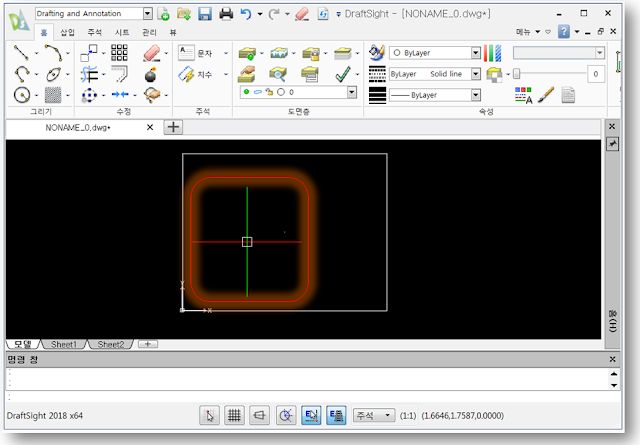

포인터 크기 변경
포인터의 크기(사각형)는 사용자의 취향에 맞추어 크기를 변경할 수 있습니다. 변경하는 방법은 다음과 같습니다.
- Option
- 사용자 설정
- 제도 옵션
- 도면 요소 선택
- 선택 설정
- 선택상자 크기

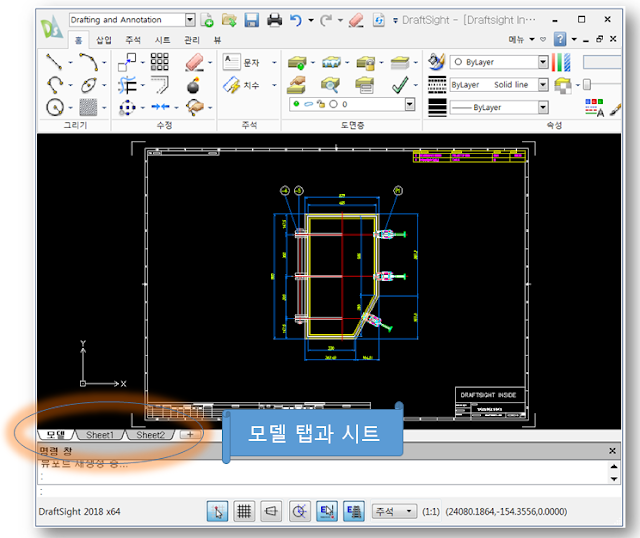

모델 및 시트 탭
사용자 인터페이스 (UI) 사의 그래픽 영역 하단부위에 모델 및 시트가 있습니다. 이것들은 무슨 기능을 하는 것이며 어떻게 사용하는 것일까요?

- 모델은 사용자가 설계 및 제도를 하는 공간입니다. Draftsight 모델 탭은 파일 하나당 단 하나의 모델 탭만 사용할 수 있습니다.
- 시트는 도면요소를 배치하고 인쇄하기 위한 페이지입니다. 최대 255개의 시트를 생성할 수 있습니다.
A. 모델 및 시트 탭 활용하기
- 먼저 모델 공간에 글쓴이가 임의로 도면 요소를 작성하겠습니다.

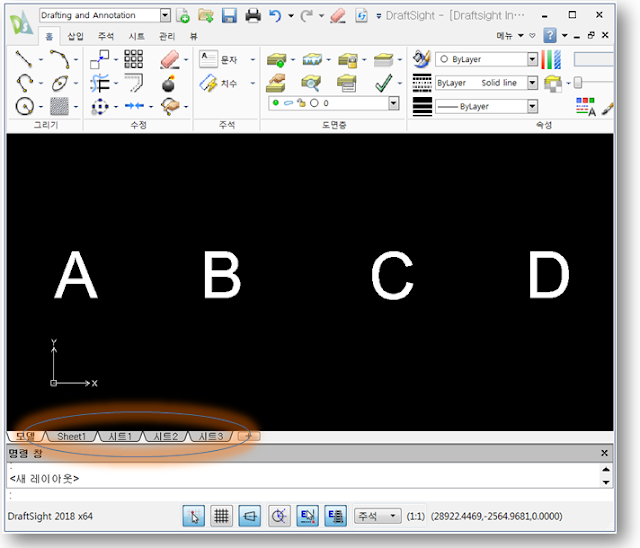

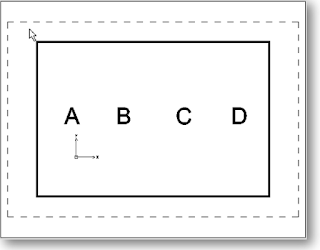

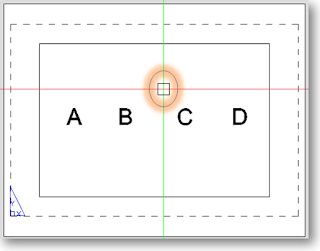

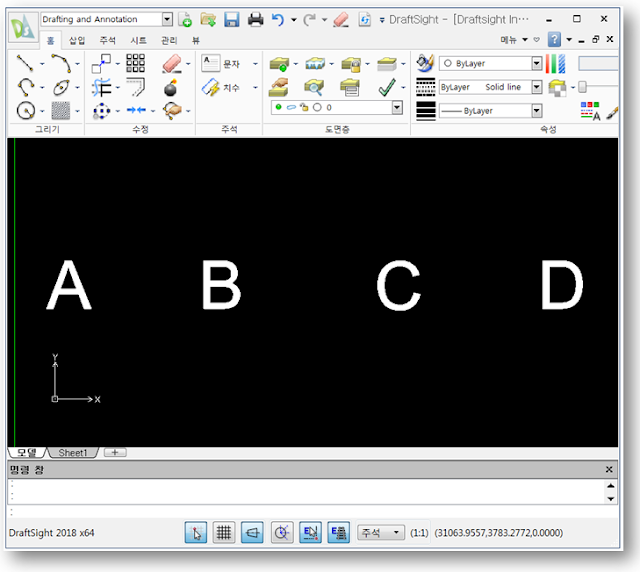

- 4개의 글자 A/B/C/D 를 모델 그래픽 영역에 표기하였습니다.
- 다음 단계로 인쇄 영역 설정을 위해 sheet 를 글자 숫자에 해당하는 만큼 추가합니다.
- Sheet 를 추가하는 방법은 여러 경로가 있으나 대표적으로 Sheet 글자 옆에 + 표시를 클릭하여 4개의 sheet 를 생성합니다.

- 그림 3과 같이 그래픽 영역 하단부위에 sheet 4개가 생성되었습니다.

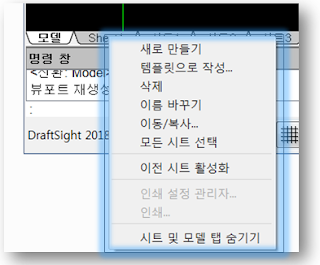

- 해당 시트에 마우스 커서를 위치한 후 마우스 우측 키를 실행하면 다운 메뉴가 나타납니다. 이름 바꾸기를 통해서 해당 시트의 이름을 각 A/B/C/D 로 변경합니다.
- 다음으로 A sheet를 더블클릭합니다.

- A sheet가 활성화된 것을 확인합니다.
- 다음으로 A글자만 A 시트에 배열하는 것을 확인해 보겠습니다.

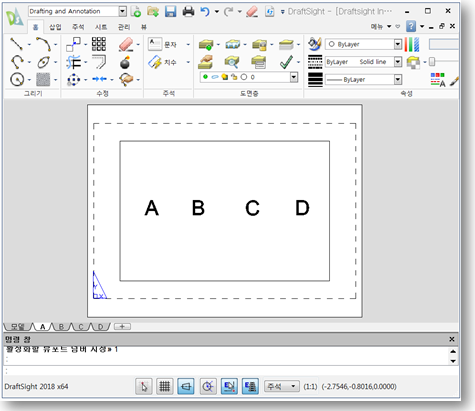

- 그림 6의 글자 사이 아무곳에서 마우스 커서를 위치한 후 더블 클릭합니다.

- 그림 7처럼 사각형 경계선이 두꺼워 지면서 모델 위치를 변경할 수 있게 활성화되는 것을 확인합니다.

- A 글자(도면요소) 를 중앙에 적절히 배치한 후 검은색 경계선 외곽에 마우스 커서를 위치한 후 더블 클릭으로 Sheet 로 돌아 갑니다.
- 같은 방식으로 A/B/C/D 를 각 해당 Sheet 에 배치합니다.
- 다음으로 도면 Template (임의 작성) 각 해당 Sheet 에 부착합니다.

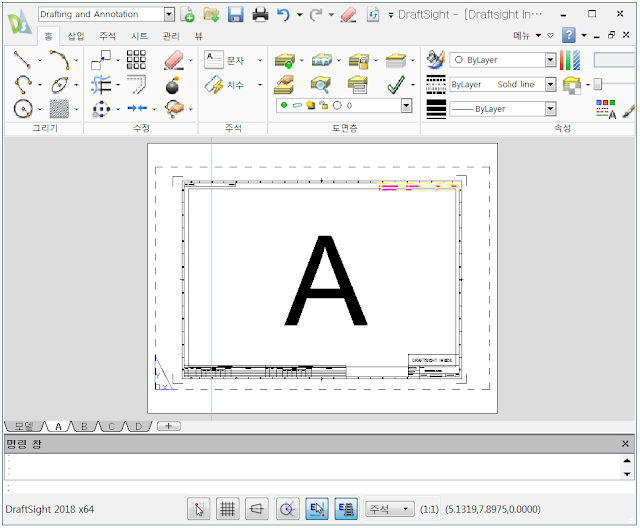

- 그림 9와 같이 도면 도곽(Template) 이 추가되었습니다.
B. 시트에서 도면 인쇄하기
- 시트를 통해서 도면을 인쇄할 수 있습니다.
- 해당 시트를 활성화 한 후 인쇄 단축키 Ctrl+P 를 실행합니다.

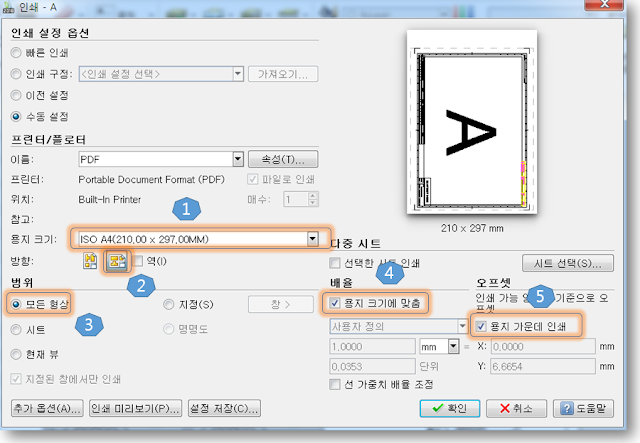

- 표준으로 설정하여 인쇄하기
- 용지 크기를 선택합니다. A4
- 출력 용지의 가로/세로를 선택합니다.
- 범위를 모든 형상을 선택합니다. or 지정
- 용지 크기에 맞춤을 선택합니다.
- 용지 가운데 인쇄를 선택합니다.
- 완료를 눌러 파일을 출력합니다.
큰 아이콘 및 스크롤 막대 설정
Draftsight 큰 아이콘 및 스크롤 막대 설정에 대한 포스팅입니다. 옵션 설정을 통해서 도구 모음의 아이콘의 크기를 크게 할 수 있습니다. 스크롤 막대는 그래픽 화면에서 초점을 이동할 때 사용합니다.
A. Draftsight 큰 아이콘과 스크롤 막대

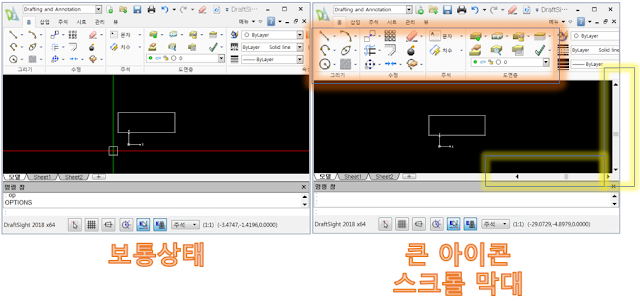

명확이 차이점을 확인하기 위해 보통 상태의 UI와 큰 아이콘, 스크롤 막대 사용을 Check 하였을 때를 비교해 보겠습니다.

- 큰 아이콘을 사용하면 그래픽 영역이 조금 작아지고 도구 모음 안의 아이콘들의 크기가 커지는 것을 확인할 수 있습니다.
- 스크롤 막대는 마우스를 이용한 Zoom, 초점 이동 외, 좀 더 미려한 초점 이동이 필요할 때 사용합니다.
B. 큰 아이콘 & 스크롤 막대 설정 방법
- option 을 실행하기 위한 명령어인 op 를 명령어 창에 입력 후 엔터로 실행
- 시스템 옵션 선택
- 표시 선택
- 화면 옵션 선택
- 스크롤 막대 사용 Check / 큰 아이콘 사용 Check
해제하면 보통 상태의 UI로 되돌릴 수 있습니다.
마무리
큰 아이콘 & 스크롤 막대의 특징과 설정 방법에 대해서 살펴보았습니다. 실질적으로 많이 사용하지 않지만 Draftsight 기능에서 해제가 필요할 때 사용할 수 있게 기억하고 있으면 좋을 듯싶습니다. CAD를 이용한 제도작업이 능숙해지고 Skill 이 올라갈수록 도구 모음이나 스크롤 막대는 상대적으로 사용 빈도수가 점점 줄어들게 됩니다. 이유는 도구 막대의 아이콘으로 명령어를 실행하는 것이 아니 Command 창에 명령어를 바로 실행하기 때문이며 Zoom 과 초점 이동은 마우스를 통해 충분히 가능하기 때문입니다.
Drafisight Inside 였습니다.
바로가기 메뉴 기능
바로가기 메뉴는 마우스 오른쪽 버튼을 사용하여 그래픽 영역에서 상황에 맞는 메뉴를 사용할 수 있는 기능입니다. 바로가기 메뉴에는 어떠한 기능이 있을까요?

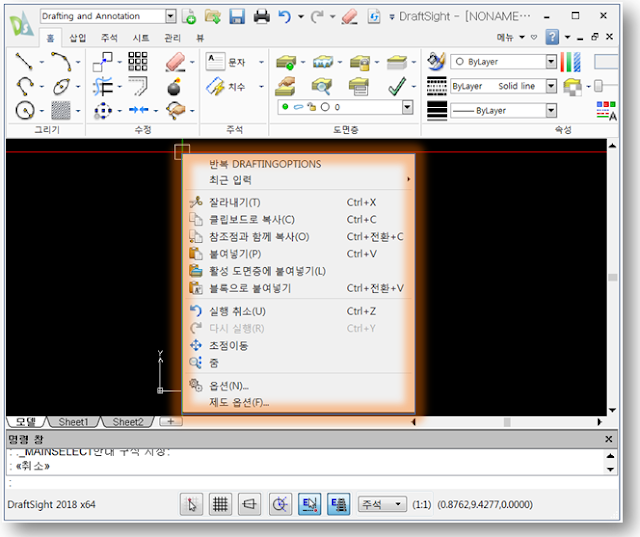

- 초기에 실행하고 파일을 열었을 때 마우스 우클릭을 실행하면 그림 1과 같이 바로가기 메뉴가 실행됩니다.
- 바로가기 메뉴는 상황(명령어)에 맞게 관련 메뉴를 불러오게 됩니다. 이 기능은 아래에서 다시 살펴보도록 하겠습니다.
A. 여기서 잠깐!
- 마우스 우클릭으로 바로가기 메뉴가 실행되지 않는다고요?
- Draftsight 를 초기에 설치한 단계에서는 마우스 동작 설정이 기본 상태이며 이때는 마우스 우 클릭에 의한 바로가기 메뉴를 사용할 수 있습니다.
- 바로가기 메뉴를 사용하기 위해서는 아래의 옵션 사항이 설정되어 있는지 확인해야 합니다.

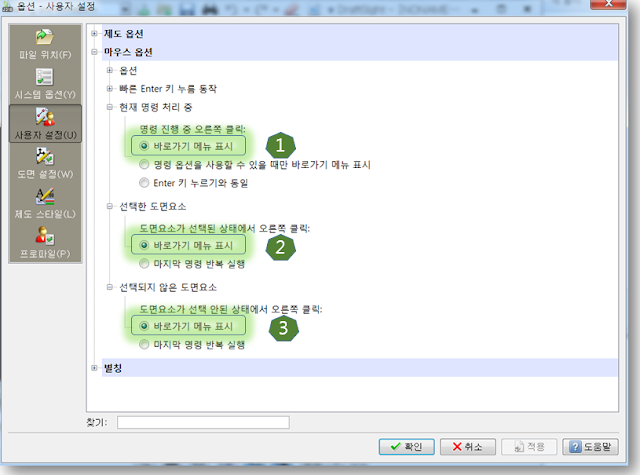

- 마우스 우클릭으로 바로가기 메뉴가 실행되지 않는다면 그림 2의 옵션 사항을 확인해야 합니다.
- 옵션-사용자 설정-마우스 옵션-현재 명령 처리 중-바로가기 메뉴 표시
- 옵션-사용자 설정-마우스 옵션-선택한 도면요소-바로가기 메뉴 표시
- 옵션-사용자 설정-마우스 옵션-선택되지 않은 도면요소-바로가기 메뉴 표시
B. 바로가기 명령 (기본)
- 바로가기 명령은 기본적으로 반복/최근 입력이 메뉴에 포함되어 있습니다.
- 반복은 직전에 사용한 명령을 반복하는 것이며 최근 입력은 최근 입력은 명령어 History 를 확인할 수 있습니다. 예를 들어 line, Rec. 명령어를 순차적으로 사용했다면 명령어들이 시간순으로 나열되는 것을 확인할 수 있습니다.
C. 상황에 따른 바로가기 명령
- 두 가지만 예를 들어 보겠습니다.
- 각 해당 명령어를 실행하고 바로가기 명령을 사용하면 아래와 같은 메뉴가 나타납니다.

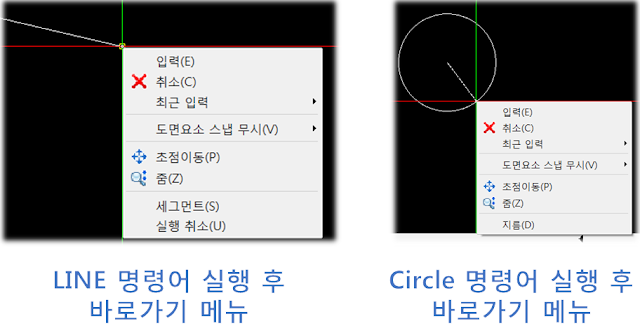

- 대표적으로 많이 사용하는 명령어 Line 과 Circle 을 실행하고 마우스 우클릭하여 바로가기 메뉴를 비교해 보았습니다.
- Line 에서는 추가적인 사항은 "세그먼트와 실행 취소" 가 생겼으며 Circle에서는 지름 입력이 추가되었음을 확인할 수 있습니다.
마무리
바로가기 메뉴에 대한 내용을 살펴 보았습니다. 기능에서 알수 있듯이 마우스 우클릭으로 빠르게 관련 명령어를 실행할 수 있으므로 잘 활용하면 효과적인 제도 환경을 구축할 수 있습니다.
