Draftsight 시작하기 2



Draftsight 시작을 위한 인터페이스

및 기본 기능 두 번째 글



총 5개의 part로 구성되어 있습니다.





5가지 팔레트 불러오기

Draftsight - 9

Draftsight 에는 5가지 팔레트가 있습니다. 도구 팔레트는 무엇이며 어떻게 사용하는 것일까요?

• 속성
• 조명
• 도구 매트릭스
• 참조
• 홈

<Figure 1. 5가지 팔레트>



• 그림 5의 그래픽 영역 우측에 5가지의 팔레트가 탭 형식으로 배열된 것을 확인할 수 있습니다. 각 탭을 눌러서 팔레트를 활성화할 수 있습니다.



A. 여기서 잠깐!

• 팔레트를 불러오는 기능을 먼저 살펴보겠습니다.
• 두 가지 방법이 있습니다.

첫 번째 방법

• 메뉴바에서 마우스 우클릭 후 해당 팔레트를 Check 하는 방법
• 그림 2와 같이 바로가기 메뉴가 나타나면서 팔레트를 선택/해제할 수 있습니다.

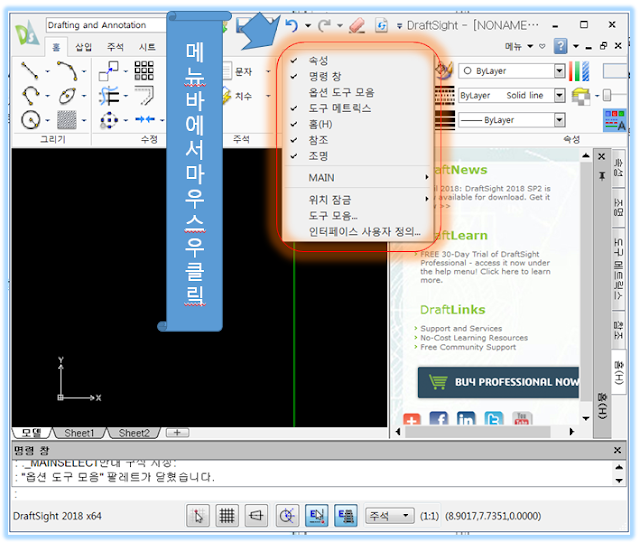

<Figure 2. 메뉴바 팔레트 선택>



두 번째 방법

• 명령어를 사용해서 팔레트 불러오는 방법입니다.

1. 속성 : properties
2. 조명 : lightlist
3. 도구 매트릭스 : toolmatrix
4. 참조 : references
5. 홈 : 홈 팔레트는 메뉴바 바로 가기를 통해서만 선택/해제할 수 있습니다.



마무리

팔레트에서 속성은 자주 사용하는 기능이므로 불러오고/해제하는 방법을 필히 알고 있어야 합니다. D9 포스팅에서는 팔레트를 선택/해제 방법과 위치에 대한 간략한 내용만을 기술하였습니다. 속성에 대한 내용은 차후에 자세하게 포스팅할 예정입니다.
도구 메트릭스 내용 및 사용방법이 궁금하신 분은 D1의 사용자 인터페이스 UI 포스팅을 참고하여 주세요.

Draftsight 명령 창 기능 및

별도의 창으로 불러오는 방법

Draftsight - 10

2D CAD 설계 프로그램의 대부분은 명령을 입력하는 창이 있습니다. 이곳에 사용하고자 하는 명령어를 입력하고 실행합니다.
*명령어는 사용자 환경의 언어(일본어, 중국어) 와 상관없이 영문(English)입력으로만 동작합니다.



<Figure 1. 명령 창 - Command Window>

• 명령 창은 제도환경 하단부에 위치해 있습니다.

A. 명령 창 화면 조정

• 명령 창은 사용자가 원하는 만큼 크기를 조정할 수 있습니다. 아래 그림의 (붉은색 표시) 구간에 마우스를 위치한 후 좌클릭 & 드래그로 화면을 키울 수 있습니다.

<Figure 2. 명령 창 늘어뜨리기>

B. 명령 창 숨기고 나타내기

• 명령 창을 숨기거나 나타내기를 할 수 있습니다. 고급 사용자들이라면 종종 명령 창을 Off 상태로 제도 작업을 진행합니다.
• 명령 창 숨기기 Ctrl + 9 을 누르면 - 명령 창을 끄겠습니까 라는 팝업 안내가 나타납니다. 확인하면 숨겨짐, 명령 창을 다시 표시 하려면 Ctrl + 9 을 실행하면 됩니다.
• 끄는 방법은 명령창구역 우측 위에 X 모양 버튼이 있습니다. 이를 사용해도 됩니다.

<Figure 3. 명령 창 숨기기>



C. 명령 창 팝업/별도의 창으로 나타내고 숨기기



• 고급 사용자라면 자주 사용하는 기능으로 명령 창을 팝업 형태로 별도로 표시할 수 있습니다. 키보드 바로 가기 F2 를 클릭하면 on 다시한번 클릭하면 off 되는 순입니다.

<Figure 4. 명령 창 F2 기능>



마무리

명령창의 화면 길이를 늘이거나 줄이는 기능, 별도의 창으로 불러오고 숨기는 기능은 명령어 History(시간순) 을 확인할 때 유용하게 사용할 수 있는 기능입니다.



Draftsight 스냅 그리드 옵션

Draftsight 응용프로그램 화면 중앙 하단에 제도 설정이 포함된 상태 막대가 있습니다. 제도 설정에는 어떠한 것들이 있으며 각각 가지고 있는 기능은 어떠한 것이 있을까요?

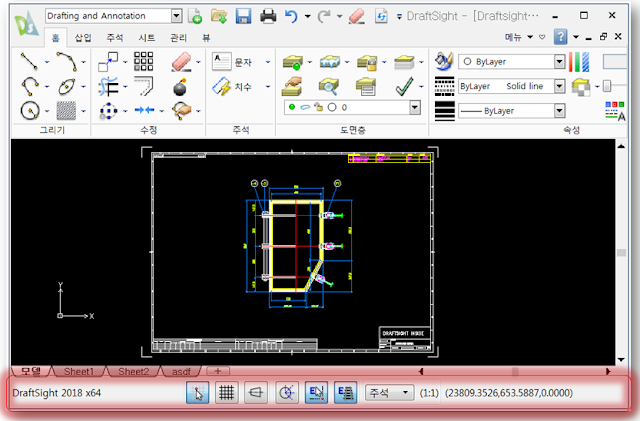

<Figure 1. 상태 막대>



• 상태 막대에는 스냅, 모둔, 직교, 원형, ESnap, Etrack 주석, 좌표 표시 기능을 확인할 수 있습니다. 제도 설정의 활성화 된 옵션은 푸른색으로 변경되며 각각의 기능은 마우스 또는 키보드 바로 가기를 사용하여 on/off 할 수 있습니다. (제도 설정의 각 기능에 대해서는 하나하나 자세히 포스팅할 예정입니다.)
• 주석에는 제도의 배율을 조정할 수 있는 기능이 포함되어 있습니다.



스냅 그리드 설정 방법

• 스냅(Snap) 바로 가기 키 F9
• 모눈(Grid) 바로 가기 키 F7

스냅 기능은 제도시 사용 빈도수가 많은 기능키 입니다. 따라서 기본적으로 스냅에 대한 바로가기 키 기능은 기억하고 있어야 합니다.

좌표 확인하기

• 그래픽 영역에서 마우스의 움직임에 따라 상태 막대의 좌표 표시(우측) 구간의 수치가 변동되는 것을 확인할 수 있습니다.
• 현재 제도 요소에 대한 좌표 설정 시 참고로 사용합니다.

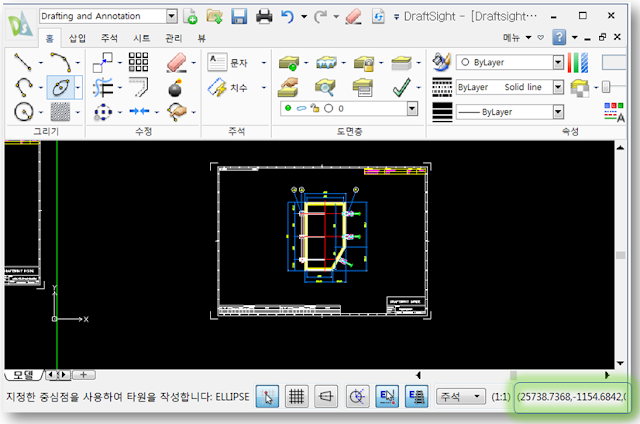

<Figure 2. 좌표 표시)



마무리

그래픽 영역에서 제도 작업시 Snap, Grid 기능은 사용 빈도수가 많은 기능으로 써 기본적으로 옵션을 on/off 할 수 있는 키보드 단축키가 F7, F9 라는 것을 알고 있어야 합니다.

Draftsight Inside 였습니다.

Draftsight 마우스 제스처 기능의 모든 것

마우스 제스처는 그래픽 영역에서 도면 요소를 생성하거나 명령어를 사용할 때 도구모음의 아이콘이나 명령어 입력 없이 마우스 모션만으로 명령어를 실행하는 기능을 갖고 있습니다. Draftsight 마우스 제스처 어떻게 하면 효과적으로 사용해서 독특한 제도환경을 구축할 수 있을까요?

• 4가지 마우스 제스처 기능을 사용해서 양쪽에 원을 그리고 치수를 입력해 보았습니다.
• 동영상에서도 보았듯이 마우스 우클릭 후 상/하/좌/우 에 따른 지정된 동작을 반환하는 것을 알 수 있습니다.
• 동영상에서 볼 수 있듯이 사용 빈도수가 많은 명령어를 마우스 제스처에 등록 후 사용/활용한다면 더 빠르고 효율적인 제도 환경을 구축할 수 있습니다.

마우스 제스처 활성 & 비활성화 방법

• 마우스 제스처를 사용하기 위해서는 다음의 옵션 사항을 Check 해야 합니다.
• 도구 - 관리 - 마우스 제스처 - 마우스 제스처 사용

• 마우스 제스처 기능이 불 필요할 경우 "마우스 제스처 사용" Check 박스를 해제합니다. (해제 순간 관련 옵션 사항들은 동결 됩니다.)
• 기본값으로 재설정을 하면 초기값으로 되돌립니다.



4개의 제스처 vs 8개의 제스처 비교

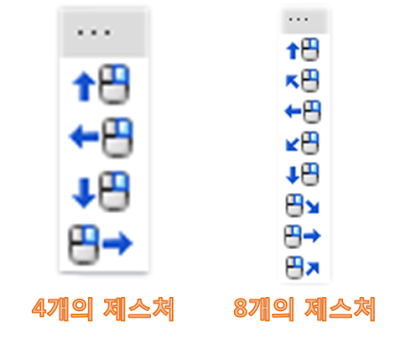

<Figure 1. 4/8 제스처>



• 마우스 제스처 옵션에서는 4개, 8개의 제스처를 선택할 수 있습니다.
• 각각의 마우스 제스처는 그림과 같이 우클릭 상태에서 마우스 방향에 따른 명령어 실행 순 입니다.



마우스 제스처 설정 방법

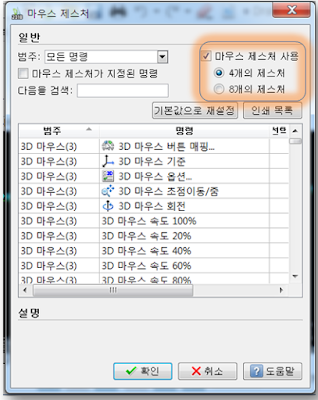

• 범주 안에 사용자가 원하는 명령어 범위를 선택하거나 다음을 검색하여 명령어를 검색 후 선택을 통해 마우스 제스처에 등록합니다.

마무리

마우스 제스처 옵션 기능과 사용방법에 대한 내용이었습니다.

CAD 좌표를 이용한 제도 이해

Draftsight 에서는 2D, 3D 좌표를 지원합니다. (3D에 대한 좌표는 차후에 포스팅 예정이며 이번 포스팅에서는 2D좌표를 이용한 제도 이해에 대해서만 포스팅합니다.) 좌표란 도면요소의 그래픽 영역상에서의 위치를 명확하게 결정하는 기능으로 모든 도면 요소는 좌표값을 갖고 있습니다. 좌표는 상태 막대 우측하단에 값을 통하여 확인할 수 있습니다.

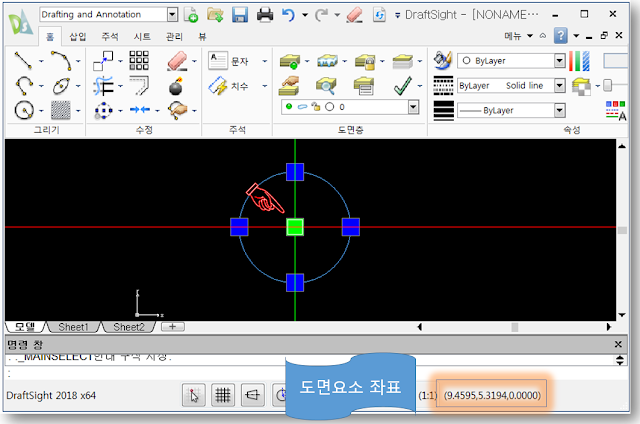

<Figure 1. 도면요소 좌표>



• 그림 1에서 도면요소의 좌표(그래픽 영역 상에 마우스 위치)는 응용프로그램 상태막대 우측하단에서 확인할 수 있습니다.
• 원의 중심점에 대한 위치가 X,Y,Z (9.4595,5.3194,0,000) 임을 알 수 있습니다.



절대 좌표와 상대 좌표



좌표의 지정은 데카르트식(직교 좌표계를 발명한 프랑스의 수학자, 철학자) 을 사용합니다.

• 절대 좌표 : X,Y,Z 원점을 지나는 도면 요소
• 상대 좌표 : X,Y,Z 원점을 기준으로 좌표 설정한 지점을 기준으로 한 도면요소의 좌표 설정.

위의 내용은 좌표에 대한 이론적인 내용을 설명한 것으로 한번 해보면 금방 이해할 수 있습니다.



절대 좌표를 이용해서 사각형 그려보기



<Figure 2. 사각형의 좌표>







그림 2와 같이 원점 0,0을 지나는 가로세로 길이가 각 100mm인 사각형을 그려 보았습니다. 4 모서리의 좌표는 각각;



• 0,0 (X,Y 모두 0 원점)
• 100,0 (X:100, Y:0) 가로 수평 방향으로 도면 요소 100mm
• 100,100 (X:100, Y:100 ) 모서리의 위치가 원점 0,0을 기준 각 100mm 이상 떨어진 위치의 모서리의 좌표
• 0,100 (X:0, Y:100 ) 세로축으로만 100mm 이동. (모서리)



따라 해보기 아래의 좌표를 입력해 보세요. (직교 F8 on 상태 확인)



1. Line 엔터
2. 0,0 엔터
3. 100 엔터 (가로축)
4. 100 엔터 (세로축)
5. 100 엔터 (가로축)



포인트 명령어를 사용한 좌표 설정

• 좌표의 이해를 돕기 위해 Point 명령어를 사용하여 좌표를 설정한 후 (원점0,0지나는) 사각형(100x100mm)을 그려 보겠습니다. 명령어 순서는 다음과 같습니다.

1. point 엔터
2. 0,0 엔터
3. point 엔터
4. 100,0 엔터
5. point 엔터
6. 100,100 엔터
7. point 엔터
8. 0,100 엔터

위의 명령어를 순차적으로 입력하면 각 지점에 대한 모서리의 점 이 형성되고 이를 Line 으로 이어주면 원점 0,0을 지나는 사각형을 도면요소를 생성할 수 있습니다.





각도의 입력

• 좌표 0,0 을 지나며 길이 1000mm 각도 45도인 도면요소 작성을 위한 명령어 입력은 다음과 같습니다.

1. Line 엔터
2. 0,0 엔터
3. 1000<45 엔터



마무리



실무에서의 사용 빈도수는 많지 않지만, CAD를 시작하는 학생이라면 꼭 알고 있어야 할 내용 CAD 좌표에 대한 내용을 살펴보았습니다.
