스마트 치수와 연속 치수의 응용



스마트 치수와 연속 치수의 응용. by Draftsight Inside



스마트 치수와 연속 치수를 응용해서 도면상에 치수를 보다 손 쉽게 표기하는 방법을 알아 보겠습니다. 도면상에서 치수를 기입하는 가장 기본적인 방법은 Dimension 을 사용해서 표기하는 방법이 있습니다.



스마트 치수란?



스마트 치수란 원형, 지름, 선을 한번의 클릭만으로 스마트하게 치수를 뽑아 내는 명령어 입니다.



스마트 치수를 사용할 수 있는 방법은 두 가지 입니다.



1.  명령어 창에 smartdimension 실행
2.  도구 리본 상에서 주석->치수->스마트 치수 선택

<그림 1. 스마트 치수>



연속 치수란?

기존에 형성되 있는 치수를 기준으로 연속적으로 선형 치수를 기입해주는 명령어 입니다. 그래픽 영역에서 도면상의 기준점과 보조점을 연속으로 클릭해서 보다 빠르게 치수를 작성이 가능하게 해주며 홀, Center, offset 등 연속적으로 치수를 기입할 때 효율적으로 사용할 수 있습니다.



스마트 치수 따라해보기

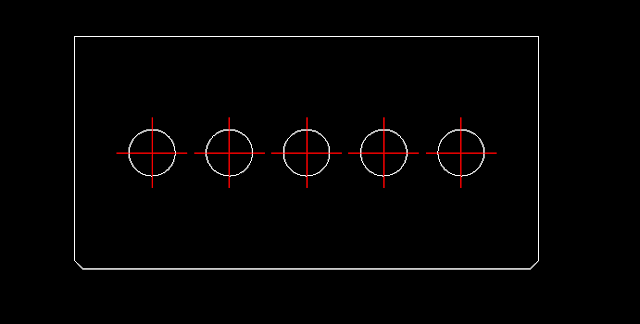

<그림 2. 형상>





STEP 1.



그림 2와 같이 다섯개의 홀을 가지고 있는 사각형의 모형을 그려 넣었습니다.

다음 단계로 스마트 치수를 사용해서 외곽 치수와 홀 치수를 뽑아 보겠습니다.

<그림 3 스마트 치수>







STEP 2.



스마트 치수 아이콘을 클릭합니다.

<그림 4. 스마트 치수 클릭 순서>







STEP 3.



스마트 치수가 활성화 되어 있는 것을 확인하고 그림 4의 번호 순서에 따라 선을 클릭 한후 치수를 드래그하여 적절한 위치에 배치합니다.

<그림 5. 스마트 치수 기입>





STEP 4.



스마트 치수를 사용해서 형상에 치수를 기입하였습니다.



연속 치수 응용하기

다음으로 그림 5에서 스마트 치수를 사용하여 치수 기입이 끝난 형상에 연속 치수 기입을 응용하여 홀(Hole)간 거리에 대한 치수를 연속으로 기입해 보겠습니다.





STEP 1.



명령창에 continuedimension 을 입력한 후 실행합니다. 연속 치수를 자주 사용해야 할 경우 단축키 변경 지정하여 사용할 수 있습니다. (블로그 내 단축키 변경 검색)







STEP 2.



두 번째 보조선 위치 지정에서 옵션의 치수 선택 (S) 를 입력한 후 엔터로 옵션을 실행합니다.





STEP 3.



치수 지정단계에서 치수선 300을 마우스로 클릭합니다. 이후에 300mm 치수를 기준으로 연속 치수를 생성할 수 있습니다.





STEP 4.



연속 치수 명령이 활성화 되어 있는 상태에서 위의그림의 번호 순으로 연속적으로 스냅 지점을 클릭합니다. 6번을 최종으로 클릭한 후 그림과 같이 연속 치수를 완성됨을 확인할 수 있습니다.



스마트 치수와 연속 치수를 응용해서 치수를 보다 손 쉽게 기입하는 방법에 대해서 알아 보았습니다. 홀이 많은 경우 연속 치수를 사용해서 보다 효과적으로 빠르게 치수 정보를 기입할 수 있습니다.



이상 궁금한 Draftsight 이야기였습니다.
