Draftsight Mask 명령어 제작도면에 응용하기



Draftsight Mask 명령어 제작도면에 응용하기 by Draftsight Inside



Draftsight 명령어인 Mask 에 대해서 알아 보겠습니다. 사용 빈도수가 많지는 않지만 마스크 명령어를 사용해서 강조 표시가 필요한 구간에 유용하게 사용할 수 있습니다. 예를 들어 제작도면을 그리는 중간에 더 상세화해야 할 구간을 영역으로 지정할 수 있으며 토목 도면이나 기계의 Layout 도면의 경우도 마찬가지로 향 후에 보완을 해야 하거나 수정, 보완이 요구되는 구간을 마스크로 지정하여 업무에 참조할 수 있습니다.

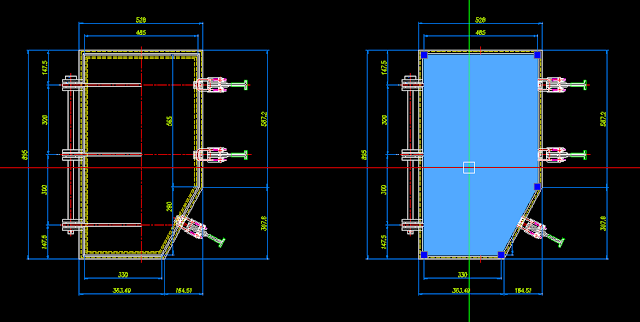

<그림 1. 마스크 적용 전 (좌) 후 (우측)>



그림 1에 마스크 명령어를 적용 전과 후로 구분하였습니다. 도면의 내측 부분의 다각형을 마스크로 지정하여 강조 표시를 수행하였습니다. 마스크를 지정한 구간에 포인터를 가까이 하면 마치 해칭을 적용한 것처럼 강조가 됩니다.



마스크 명령어 따라하기

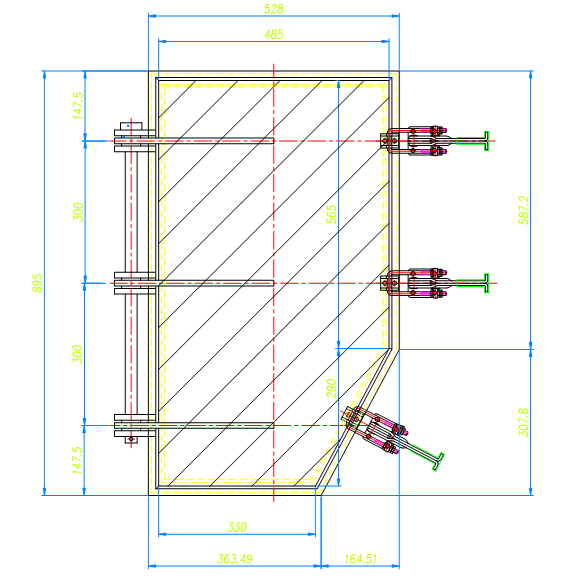

<그림 2. Mask 전>





STEP 1.



그림2에 예시한 제작도면의 내측 공간에 임의로 해칭을 표기하였습니다. 해칭으로 표기된 구간에 마스크를 적용하였을 때 어떻게 동작하는지 살펴 보겠습니다.

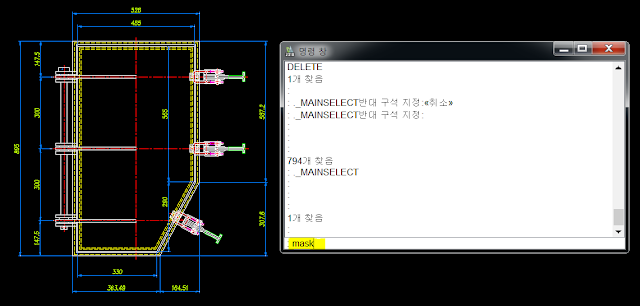

<그림 3. Mask 명령어>





STEP 2.



명령어 mask 를 명령어창에 입력한 후 엔터로 실행합니다.

**명령창은 키보드 단축키 F2를 사용하여 팝업창 형태로 on/off 할 수 있습니다.

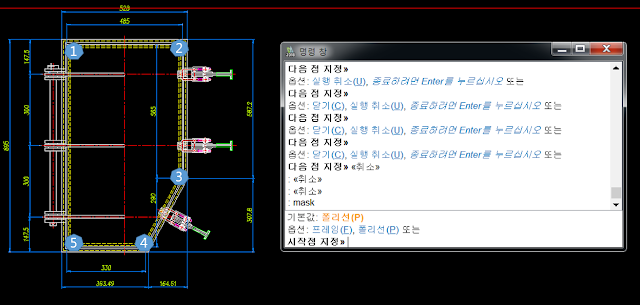

<그림 4. 시작점 지정>





STEP 3.



시작점 지정을 위의 그림 4에서 번호 순서대로 1부터 5까지를 차례로 지정해 준 후 엔터로 실행합니다.

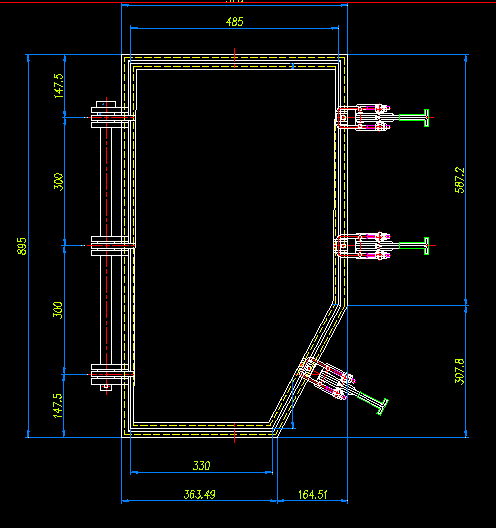

<그림 5. 마스크 실행 후>



STEP 4.



그림 5에서처럼 Mask 과정을 거친 후 지정된 모서리 내측에 해당되는 구간이 빈 것처럼 표기된 것을 알 수 있습니다.

<그림6. 강조 표시>



STEP 5.



빈 공간처럼 되어 있던 Mask 로 지정한 구간에 마우스 포인터를 가까이 가져가면 그림 6처럼 강조 되는 것을 알 수 있습니다.



이처럼 마스크 명령어를 사용하면 필요한 구간에 대해서 강조를 할 수 있음을 알수 있습니다. 마스크 의 기능이 더이상 필요없을 경우 Erase 를 하면 다시 원복할 수 있습니다.



Mask 명령어의 마지막 과정으로 주석을 달아 누구든지 어떠한 내용으로 Mask를 씌어놓았는지 알 수 있게 표기를 하는 것으로 마무리를 합니다.

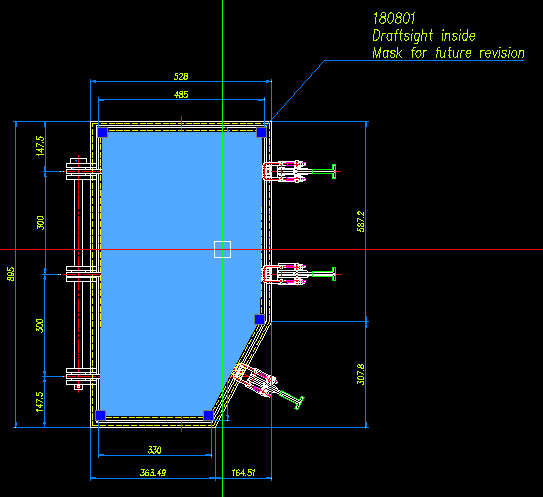

<마스크 명령어와 주석>



그림과 같이 마스크 기능과 주석을 표기하였습니다.



이상 궁금한 Draftsight 이야기였습니다.
