Draftsight 작업 취소와 명령의 반전



작업 취소와 취소 명령의 반전 by Draftsight Inside.



Draftsight 작업을 하는 도중에 작업 취소와 명령의 반전은 자주 사용되는 명령어 중에 하나 입니다. 키보드로 텍스트를 입력할 때 Backspace 키를 사용해서 오타 난 부위를 지우거나 수정할 때 사용하는 것처럼 도면을 그리고 설계를 해 나가는 과정에서 명령어의 취소와 반전은 필수적으로 필요한 부분입니다. 실행을 취소하는 명령어는 Undon 과 이를 다시 반전 시켜 주는 명령어인 Redon 두가지가 있습니다.



Undon : 이전 작업을 취소

Redon : Undon 명령의 결과를 모두 반전 시킴.



Undon 명령어 살펴보기

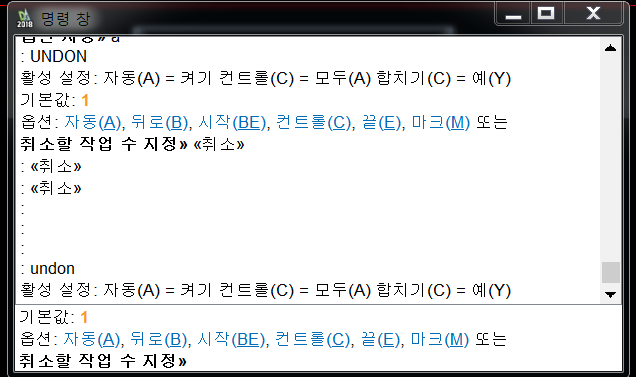

Draftsight Inside ☞ 명령어 창에 Undon 입력 후 엔터로 실행하면 자동, 뒤로, 시작, 컨트롤, 끝, 마크 총 다섯 가지의 옵션이 나옵니다.

• 자동 : 실행 취소에 대해서 자동으로 켜기/끄기 지정에 대한 옵션 사항이며 자동 모드로 하면 단일 명령에 대해서 모든 작업들이 한 번에 취소 됩니다.
• 뒤로 : 도면을 연 시점을 시작점으로 인식해서 옵션을 실행하면 모든 내용을 취소시키는 기능입니다.
• 시작 : 단계를 그룹화해서 시작을 정의 합니다.
• 컨트롤 : 모두, 합치기, 없음, 하나의 추가적인 옵션이 나오며 취소하고자 하는 명령의 숫자를 입력하여 컨트롤 할 수 있습니다.

Redon 명령어 살펴보기

Redon은 Undon 명령어에서 수행한 취소에 대한 모든 결과를 되돌리는 명령어입니다.
다시 수행할 작업의 수를 입력할 수 있습니다. 옵션으로는 모두와 마지막이 있으며 마지막을 입력하면 최종적으로 수행한 결과에 대해서만 되돌리게 됩니다.

Undon & Redon 명령어 아이콘



Draftsight CUI 최상단에 위치해 있으며 반 시계 방향은 Undon : U 입니다. 바로 직전의 작업을 취소합니다. 시계 방향 아이콘은 Undon 이며 U 명령의 바로 직전 실행 결과를 취소하고 되돌립니다.

이상 궁금한 Draftsight 이야기였습니다.
