[4회] Level 게이지 P&ID 심볼의 이해

P&ID 보는 법 기초 세번째 시간입니다.

오늘은 레벨게이지 P&ID configuration 에 대해서 알아 보겠습니다.



<그림 1-1 LEVEL GAUGE SIMPLE CONFIGURATION>



먼저 LEVEL GAUGE 의 용도에 대해서 알아 보겠습니다.

LEVEL GAUGE 는 주로 VESSEL(용기)  안에 Liquid 의 양을 확인하는데 주로 사용됩니다.



P&ID 처럼 설치가 됩니다.



그림에서는 Pipe 의 크기가 3/4" 로 되어 있는데요 이는 LEVEL GAUGE 와 VESSEL 의 크기에 따라사 CONNECTION TYPE (Flange or NPT, PT 등)과 SIZE 가 달라집니다.



LEVEL 측정하는 방법은 보편적으로 3가지가 있습니다.



1. LEVEL GAUGE : 현장 operator 에 의해서 Field 에서 vessel 안의 level 을 점검할때 사용합니다.



2. LEVEL SWITCH : Float type 접점 방식으로 아날로그 신호로 level 을 점검합니다.



3. LEVEL TRANSMITTER : Differential transmitter 를 사용해서 디지털 신호로 level 을 점검합니다.



약어는 1.2.3 번 순으로 LG, LS, LT 입니다.



보편적으로 LG 와 LS 혹은 LG 와 LT 를 혼합해서 사용하는 경우가 많습니다.



*LG 와 LT 가 일체형인 모델도 있습니다.



Tip. 요즘에는 LS 보다는 LT 를 현장에서 더 많이 사용합니다.



DCS 에서 상태를 보고 Alarm 을 띄우거나 Calibration 하는데 유용하기 때문이죠.

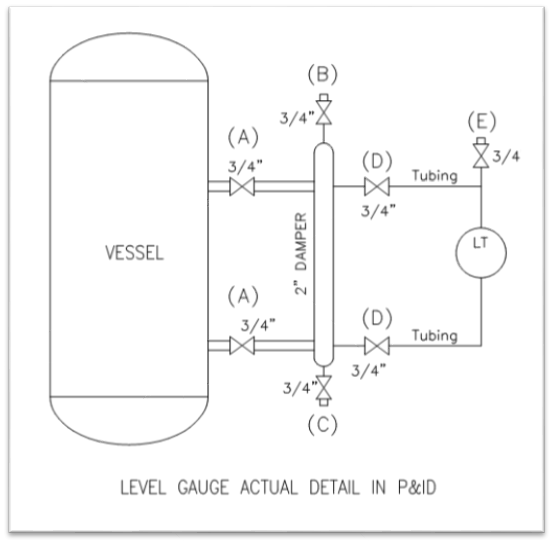

<그림 2-1 LEVEL GAUGE ACTUAL CONFIGURATION>

 그럼 LEVEL GAUGE ACTUAL CONFIGURATION 을 살펴 보겠습니다.



 (A) 는 Isolation valve (Ball valve or gate valve) 입니다. 주로 maintenance 용으로 사용됩니다.



벨브를 사용해서 유체의 흐름을 차단 한 후 LT 나 DAMPER 의 상태 및 유지보수 용으로 사용됩니다.



 (B) Vent 용 밸브를 부착 합니다. Damper 내에 차 있는 Air pocket 등을 제거할 때 사용합니다.

 (C) Drain 용 밸브를 부착 합니다. Damper 나 LT 에 차 있는 Liquid 를 제거할 때 사용합니다.

 (D) LT 용 Isolation valve 입니다.

 (E) LT 용 Vent valve 입니다.



 * Level gauge damper 에 대해서 살펴 보겠습니다. Damper 를 설치하는 목적은 Level 측정의 정밀도를 올려주기 위한 것인데요 Vessel 이 작거나 Vessel 안의 Liquid 가 압력이나 유속의 영향으로 출렁 거리는 것에 의한 level 측정을 보정해 주기 위해서 설치가 필요합니다. Vessel 이 크거나 level 의 변동이 크지 않은 경우는 설치하지 않는 경우도 있습니다.



이상 궁금한 플랜트 이야기 였습니다.
