공압밸브 심볼 Standard의 이해







Pneumatic Operated valve P&ID standard configuration

오늘은 Pneumatic Operated Valve  P&ID 의

기본 배열과 동작 원리를 살펴 보겠습니다.

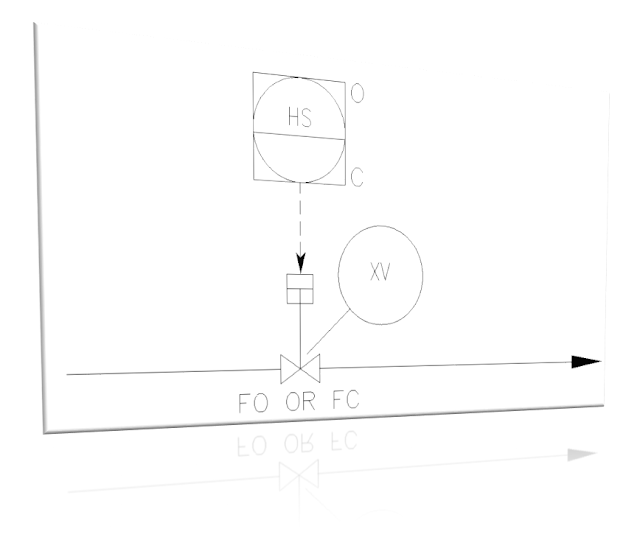

앞선 그림에서는 좌에서 우측으로 흐르는

배관라인 위에 Pneumatic valve 가 설치되어 있습니다.

도식에 표기된 관련 용어는 FO, FC , XV, HS 가 있습니다.

좌에서 우측으로 흐르는 배관라인 위에

Pneumatic valve 가 설치되어 있고요

FO, FC, XV, HS 등 의 약어 (Abbreviation) 들이 있습니다.

약어들을 하나씩 살펴 보겠습니다.

 1. Pneumatic Valve : 공기 작동형 밸브를 말합니다.

발음은 "뉴메틱" 이라고 발음합니다.

플랜트 엔지니어링에서 많이 사용되는 공압밸브의 하나입니다.

공압을 이용해서 밸를 개방 (open) 폐쇄하는

기능을 공정에서 제어하는 역할을 합니다.



 2. FO or FC : Valve control 제어 약자 입니다.

     FC : Air Fails closed - Air 가 Fails 되면 밸브를 Closed 상태로 유지
     FO : Air Fails Open - Air 가 Fails 되면 Valve 를 Open 상태로 유지

     FO, FC 는 엔지니어링 업무에서 자주 보게 되는 단어 입니다.

아주~ 간혹 Stay put 이라는 용어가 사용할 때가 있습니다.

Stay-put 은 말 그대로 현상태를 유지하고

유지하고 있다는 것을 뜻 합니다.

 3. XV : Actuated On/off Valve 를 말합니다.

Actuated 란 작동시키다 라는 뜻 입니다.

Standard 형식으로 XV 라고 표현을 합니다.

Detail P&ID 작업 시에는 해당공사의 시방서 및

Code 등을 따라 identification No. 를 부여합니다.

 4. HS : Hand switch 를 말합니다.

 그림상에서 HS와 Pneumatic valve 중간에

대쉬선 과 화살표로 표기한 것은

Instrument signal 을 의미합니다.

 HS 에서 Signal 을 XV 로 보내서

On/off control 을 하겠다는 의미입니다.

용어를 바탕으로 정리를 한다면

Valve Control (XV- Pneumatic actuated valve) 를

사용해서 HS에서 Instrument signal 을 보내고

이를 받은 밸브(XV)가 Process liquid or Gas 를

On/off Control 하고 있는 상태를 말합니다.
