[3회] 공압밸브 P&ID 계장신호의 이해





지난번 포스팅에서는 Pneumatic operated valve 의 Configuration 에 대해서 살펴 보았습니다.



연결해서 이번에는 P&ID 상에서 Detail 하게 작성을 하고 Function (기능) 을 살펴 보겠습니다.

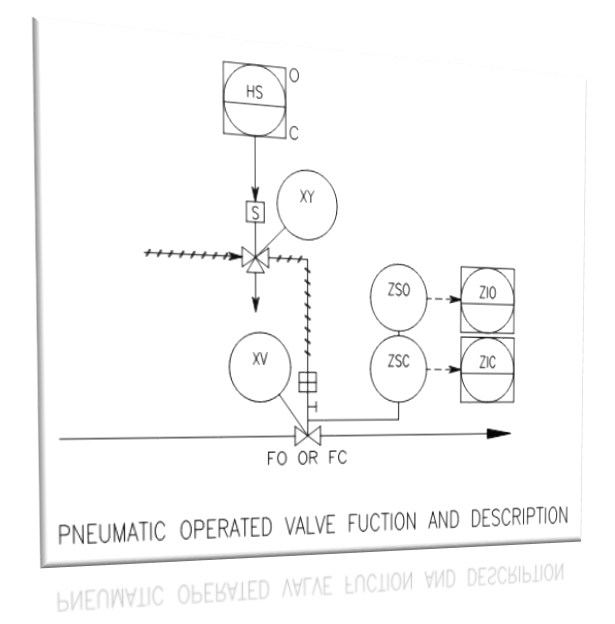

<그림 1-1 Pneumatic Operated Valve Detail in P&ID>





그림 1-1 은 실제 배관라인에 설치되는 Pneumatic operated valve 의 구성을 상세하게 표현한 것 입니다.



우선적으로 Symbol & Legend 를 살펴 보겠습니다.

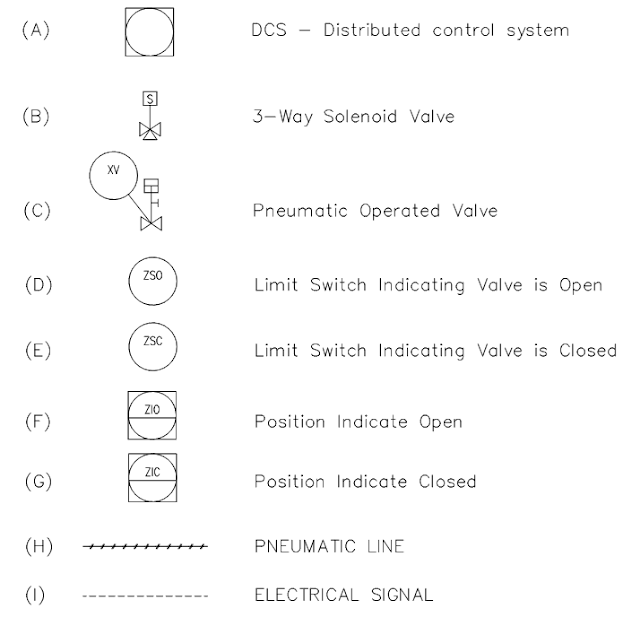

<그림 1-2 Symbol & Legends>





(B) 3-Way 솔레노이드 벨브 입니다.



(C) Pneumatic Operated Valve 입니다.



    Piston type 으로 동작하는 벨브를 의미합니다.



    Piston type 은 Single Acting / Double Acting 두가지로 분류 할 수 있습니다.





(D),(E) Pneumatic Operated Valve 에는 Option 으로 Valve 의 상태를 알 수 있는 Limit switch 가 장착이 됩니다.



    ZSC 는 Position or Unit Switch Closed 이며

    Valve 에서는 Valve position indicated close 상태를 의미합니다. 말 그대로 밸브가 닫혀있는 상태입니다.



    ZSO 는 Position or Unit Switch Open 이며

    Valve 에서는 Valve position indicated open 상태를 의미합니다. 말 그대로 밸브가 열려 있는 상태입니다.



(F),(G) Position indicate Open/Closed 입니다.



    여기서는 DCS에서의 Signal 상태가 Open 인지 Closed 인지의 상태를 나타냅니다.



(H) 공압라인을 말합니다.



(I) 전기신호 라인을 말합니다.



 ** FO, FC 는 지난번 포스팅에 다루었습니다.



    FO : Fails open

    FC : Fails closed



P&ID Function & Description - Pneumatic operated valve



P&ID 설명 : 그림 1-1 을 바탕으로 설명.



보통 일반적으로 Pneumatic valve 는 아래와 같은 구성품으로 1set 을 이루고 구성되어집니다.



 1. Actuator



 2. Solenoid Valve (3-way or 그 이상)



 3. Limit switch



XV (Actuated valve) 가 Process line 에 장착이 되어 있는 상태, Actuator 와 XY - Solenoid valve 가 공압라인으로 연결이 되 있음 (Pneumatic line) 솔벨브는 DCS 에서 on/off command 를 받아서 Sol. valve 가 작동하며 이에 따라서 Sol. valve 가 Open/closed 상태에 따라서 XY - Pneumatic Valve 가 Open / Closed 하게 됨. 이때 Pneumatic Actuator 의 Position 을 감지하고 있는 ZSO & ZSC Limit switch 가 밸브의 상태가 Open 인지 Closed 의 Status(상태) DCS 로 Electrical signal line 을 통해서 DCS 로 상태를 보내고 상태를 받은 DCS 에서는 ZIO & ZIC 로 밸브의 Status를 Monitoring 하고 있는 상태.
