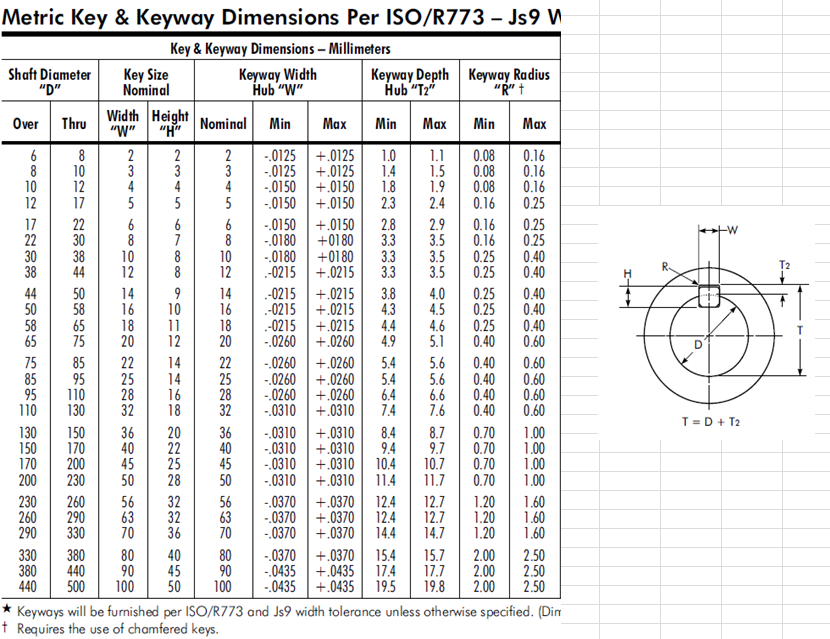

첨부 자료는 샤프트 직경에 따른 표준 Shaft key 와 그에 해당하는 치수 데이블 표 입니다. 샤프트 키와 키 Way 를 설계할 때 참고할 수 있는 자료 입니다.
예를 들어 모터나 펌프와 같은 회전체의 샤프트 직경이 Ø65 일 때 Key 의 폭은 20mm 높이는 12mm 를 적용합니다.
