![](https://blog.kakaocdn.net/dn/cQJEaT/btsCauiHPrJ/MuDf5dWN12VRatrh00HL3k/img.png)
펌프를 예로 들어 운전 유량 값이 100 m3/hr 이라면 이보다 조금 큰 유량을 Cover 할 수 있는 펌프를 선정합니다. 이는 정상적이지 않은 상태에서 보다 많은 양의 유량이 들어올 때를 대비하기 위함입니다.

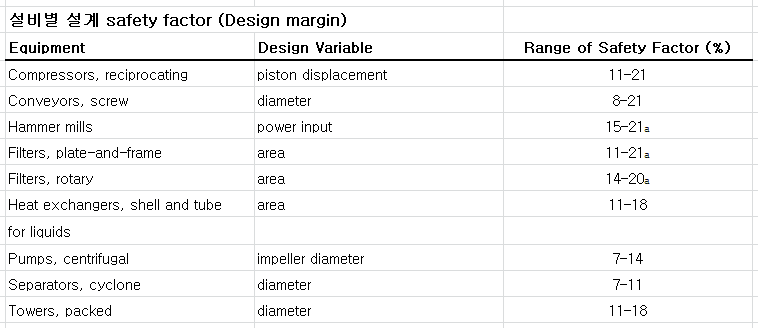

첨부 자료에서는 Piston displacement 펌프에 대해서는 11~21% 의 추가적인 safety factgor 를 예시하고 있습니다. 다시 말해 운전 유량이 100 m3/hr 이라면 여기에 최대 +21% 를 더한 121 m/hr 를 cover 할 수 있는 펌프를 선정해야 하는 것이지요.
프로젝트 별로 사양서에 추가적인 Margin 에 대해서 규정하고 있으나 이러한 기준이 없는 경우에는 첨부의 자료를 참조 할 수 있습니다.
![](https://blog.kakaocdn.net/dn/bf7fzZ/btsB6OP10mZ/8WwUJnx7ox7vD3730kjS90/img.png)
Design margin 을 너무 크게 설정할 경우 자재 비용이 비례하여 증가하거나 펌프의 용량 등이 커질 수 있기 때문에 최적화 된 Sizing과 과거 실적을 바탕으로 진행하는 것이 중요하다는 것을 기억해야겠습니다.
첨부자료
