![](https://blog.kakaocdn.net/dn/baDvri/btsB6Pak1N7/WzK9TkLu9PFK7D4TU4jB8k/img.png)
NEMA FRAME 이란 모터의 외형 치수의 표준을 규정하는 것으로 FRAME 번호를 통해 모터의 크기를 가늠할 수 있습니다.
예를 들어 모터의 프레임 크기가 215 T 일 때 모터의 직경은 14-1/4" (Ø 361.95mm) 입니다. 이는 모터를 제조하는 제조사에서 거의 공통적으로 적용하는 규격입니다. 제조사 마다 외형적으로 약간의 치수 차이는 있으나 주요 치수는 NEMA 표준을 따라 갑니다.
![](https://blog.kakaocdn.net/dn/bxgxY3/btsB2RGS7pX/aTjXgE7EDuElFukTkhkQEK/img.png)

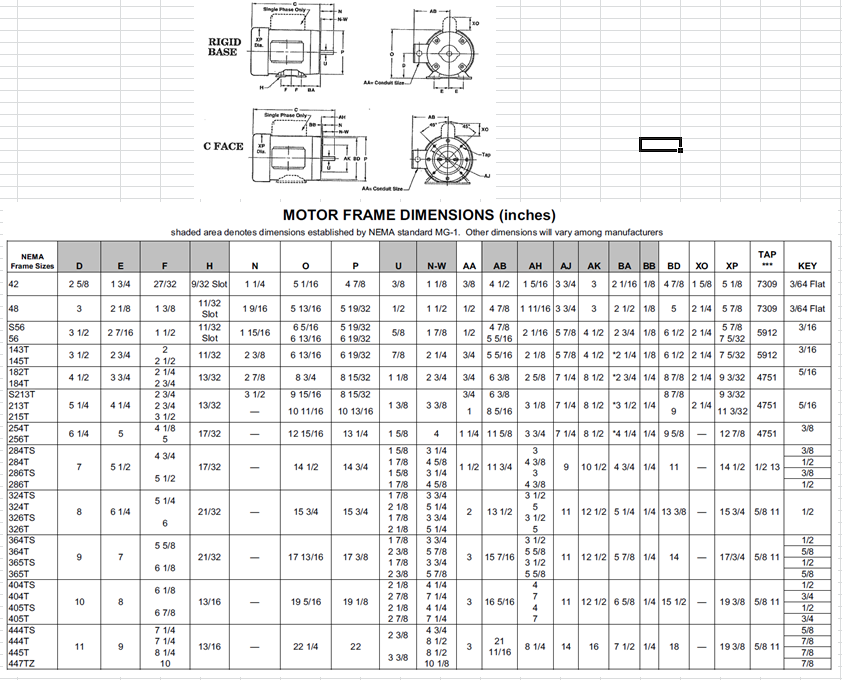

첨부 자료는 NEAM FRAME 에 대한 모터의 주요 치수에 대해 INCH 로 표기한 테이블 입니다.
NEMA FRAME DIMENSION_INCH.xlsx
0.36MB
