Plot Plan 용어 정의

Plot Plan 용어 정의

Plot Plan은 한글로 "배치도"라고 호칭합니다. 토목이나 건축, 플랜트, 수처리, Oil & Gas 등 여러 산업에서 사용되는 포괄적인 Layout Drawing 종류의 하나로 써 Plot plan 을 사용하며 건물이나 기계, 장치류, 배관, 도로, 시설 및 지형등을 평면상에 배치하고 한눈에 식별하기 위해 작성된 도면을 말합니다. Plot Plan의 작성 목적은 성능과 운전의 최적화 된 배치 및 공정상의 흐름을 확인하고 현장에서 수시로 확인하는 도면입니다. 또한 사업 초기 단계에서 배관이나 전기 배선물량 등 Utility 설비에 대한 전체 물량을 산정하거나 금액을 산출할 때 필수적으로 필요합니다. EPC (Engineering, Procurement, Construction)회사처럼 규모가 크거나 공정설계를 하는 회사에서 주로 사용하며 단품만 공급하는 회사에서는 사용 빈도수가 많지 않습니다.

Plot Plan은 종류는 3가지가 있습니다.

• Overall Plot Plan : Site Plan 이라고도 명칭 하며 공장 전체에 대한 Layout을 표현합니다. 개별적인 기기나 배관, 자잘한 것들은 포함되어 있지 않고 전체 공장 내의 설비 위치, 건축 위치, 좌표를 표기합니다. (참고 Figure 1.)
• Inside Plot Plan : Overall Plot Plan보다 좀 더 자세하게 특정구역 즉 건물이나 공장동 내부의 배치 상태를 확인할 때 사용되는 도면입니다. (참고 Figure 2.) 구획으로 나누어진 곳에서의 배관 Detail 한 배관 물량이나 배선등을 배열하여 확인할 때 사용합니다.
• Outside Plot Plan : 기기가 배열되어 있지 않은 토목상태의 지형물 등을 확인할 때 사용하는 도면입니다.

아래 그림 1처럼 Overall Plot Plan 상에는 공장동 내의 설비, 건축물의 위치와,좌표(동서남북)가 표기되어 대략적인 위치를 가늠할 수 있습니다.

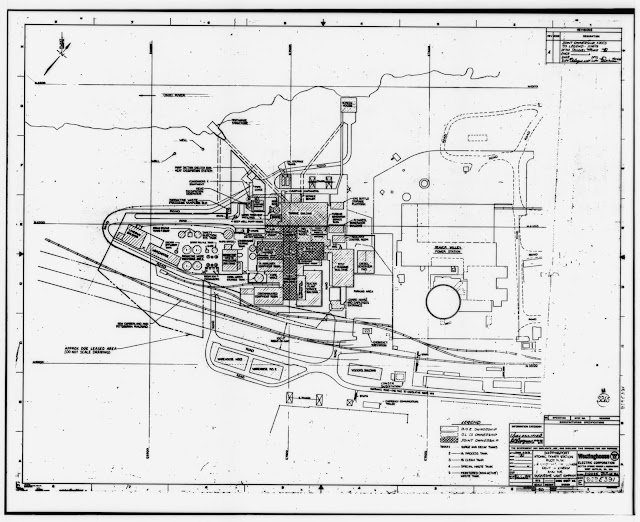

< Figure 1. Overall Plot Plan  - 출처 위키미디어>



< Figure 2. Inside Plot Plan   - 출처 위키미디어>



Plot Plan의 작성

Plot Plan을 작성하는데 중요한 것은 안전, 경제성이 동반되어야 합니다. 기존의 공정을 참고해서 작성하는 경우가 많지만, 완전히 새로운 공정에 대한 Plot plan을 작성할 때는 여러가지 요소를 고려해야 합니다.

• 공정
• 전기
• 배관
• 토목

공정상에 필요한 각 설비들의 용량과 크기가 선정된 이후 주어진 토목(Plot Plan) 안에 기기를 공정에 맞게 배치하고 전기적으로 공급위치와 높이, 배관의 높이와 위치를 최적화하여 배치하게 됩니다. 공장 부지로 선정된 곳에 대한 공간적 여유가 있을 경우에는 시공 시 편의성을 고려할 수도 있으나 반대로 부지가 넓지 않은 상태로 오밀조밀하게 기기를 배치할 경우 설치할 때 애로사항을 겪기도 합니다.




수처리 설비의 경우에는 인화성, 폭발성 압력에 대한 제한치가 많지 않지만 화학 공장이나 위험물을 다루는 공정에서는 장비의 간격과 배치를 결정하는데 필요한 지침과 법규 사항을 확인해야 합니다. 화재와 연관성이 있는 유체를 다루는 "배관은 평행 선상에 있어야 하며 서로 관통(Cross)하게 배열하지 않는다"와 같은 화관법을 한 예로 들 수 있을 것입니다. 폭발 지수를 고려한 기기의 배치, 동결 방지 처리 방안과 같이 챙겨야 할 사항들이 많기 때문에 Plot Plan 은 보통 전체 공사를 수행해 보았던 전문가 그룹이 작성을 하게 됩니다.

Plot Plan은 공정설계 및 현장 시공시에 필요한 자료이며 사업 초기 단계부터 신경 써서 작성해야만 하는 중요한 설계 도면 중에 하나입니다.
