배관기초 - 피팅(Fitting)의 종류 13가지

배관공사를 진행할 때 배관(Piping)외 부자재를 함께



사용해서 배관 시스템을 구성합니다.





배관 시스템의 구성요소는 다음과 같은 항목이 포함되어 있습니다.





배관 부자재중에서 비중이 높은 것은 피팅으로 배관의 주 목적 외, 유체의 흐름방향 전환 및 접속, 계측기의 연결함에 있어서 꼭 필요한 요소 입니다.



배관 시스템의 구성

• 배관 - Pipe



• 피팅 - Fitting : 피팅에는 Reducer, Elbow, Coupling 과 배관의 흐름 방향을 변경해 주거나 연결하기 위한 모든 부자재를 말 합니다.



• 플랜지- Flange



• 가스켓 - 플랜지와 플랜지 중간에 삽입되는 밀봉 요소 입니다



• 볼트,너트 - 플랜지와 플랜지를 체결할 때 사용하는 볼트 너트를 말합니다.



• 배관 지지대 - Pipe support





배관 - Pipe



• 아래 내용에서는 배관의 의미와 기능에 대한 내용을 포함하고 있습니다.

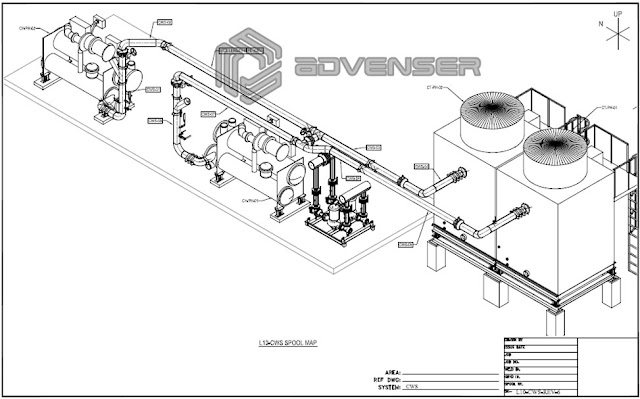

<Piping System - 출처 ayoqq>



위의 그림을 통해 설비 중간 중간에 배관이 연결(접속) 되어 있는 것을 알 수 있습니다.



배관은 중앙이 텅 비어있는 중공 형태의 원형으로 되어 있는 기다란 소재를 말합니다.





중앙의 비어 있는 곳을 통해 유체의 흐름을 특정 지점과 지점,



다시 말해 시작점과 끝점을 연결해 주는 역할을 하게 됩니다.





유체는 가스, 액체, 오일, 스팀, 모든 형태의 Fluid 를 총칭하는 단어입니다.



배관의 재질은 유체의 특성(온도, 압력 등)에 맞게 선정되어야 합니다.





배관은 금속, 비금속, 플라스틱, 합금강으로 분류됩니다.



보다 자세한 내용은 글쓴이의 포스팅 (배관 재질 초석 다지기) 을 참고해주세요.



배관의 규격은 배관의 크기로 분류 되는데 NPS(Nominal pipe size) 라는 약어를 사용합니다.

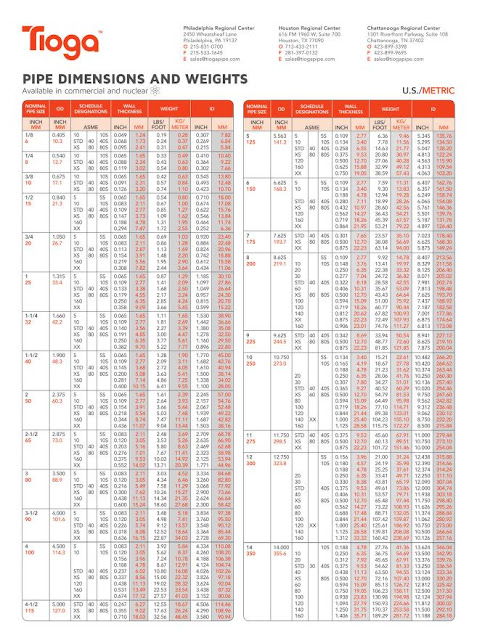

<Pipe Dimensions and weights - 출처&nbsp;archive.org>



피팅 - Fittings

배관 피팅의 주목적은 배관의 방향을 전환하거나 2개 이상의 배관을 연결할 때,



배관 사이즈를 확장하거나 축소할 때, 마감할 때 사용합니다.





아래 그림에서 대표적인 피팅의 형상을 확인할 수 있습니다.



초기에 배관을 접하게 되면 연결 방식을 용접 식으로 할 것인지



나사산 형태의 조립식 형태를 취할 것인지 구분하기 어려울 때가 있습니다.





일반적으로 고온 고압이 아닌 NPS(Nominal pipe size) 가 1인치 이하의 경우에는



나사산 형태를 많이 사용하고 고온 고압의 1-1/2 인치 이상의 배관에서는



용접 식을 적용하는 경우가 많습니다.





이는 절대적인 것은 아니며 산업의 종류 및 적용 분야에 따라 차이가 있습니다.



<Elbow>

• Elbow : 피팅을 대표하는 Elbow 는 유체의 흐름을 전환할 때 사용합니다. 90°, 45° 혹은 특수한 경우 30°, 60°로 제작하는 경우도 있습니다.

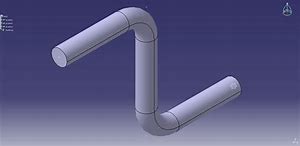

<Bends pipe>

• Bend pipe : Bend pipe 는 직선 배관을 밴딩기를 통해서 각도 구배를 주는 것을 말 합니다. 주로 구경이 작은 배관에 적용할 수 있으며 Bend 값은 NPS 의 3~5배 이상을 주게 됩니다.

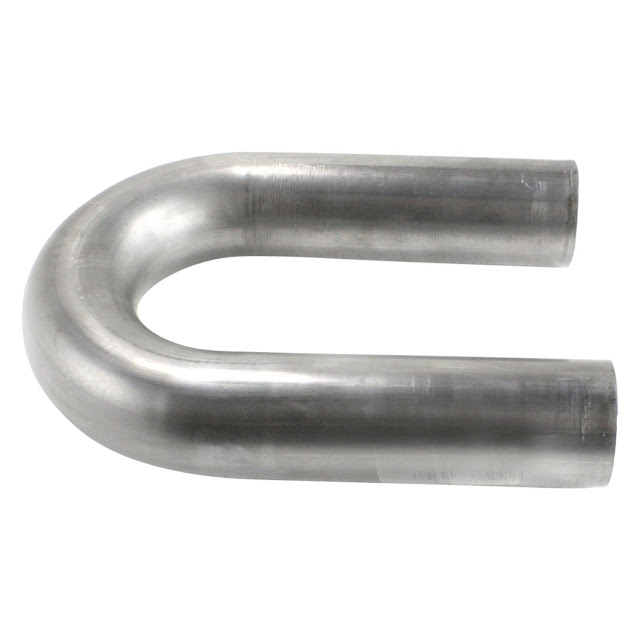

<Return Pipe>

• Return Pipe : 사진을 통해 알 수 있듯이 유체의 흐름을 180° 전환할 때 사용합니다.

<Tee>

• Tee : Tee의 주 목적은 주 배관 측단에 유체의 흐름에 변화를 줄 때 사용합니다.



• Reducer tee 같은 경우는 Main 구경 대비 작은 구경을 추가된 것을 말 하며

• 게이지를 장착하거나 특정 목적의 유체의 흐름을 추가등 다양한 목적으로 사용할 수 있습니다.

<Crosses>

• Crosses :  십자가 형태가 기본형이며 총 4개소의 유체의 흐름을 접속할 수 있습니다.

• 4개 이상의 형태도 특수한 경우에 사용합니다.

<웰도렛>

• 웰도렛 - 분기 연결에 사용되는 것으로 별도의 보강재 없이 90° 분기 구간을

• 형성하여 파이프의 연결 혹은 게이지의 연결에 사용합니다.

<Stub-in>



• Stub-in : 주 배관 측면에 Branch 배관을 용접으로 연결한 형태

<Reducer>



• Reducer : 레듀셔의 주 목적은 큰 배관에서 작은 배관을 연결할 때

• 사용하는 것으로 접속 구간의 형태는 나사산 형태, 용접 형태를 적용할 수 있으며

• 작은 사이즈 부터 큰 사이즈까지 적용할 수 있습니다.

• Reducer 구경의 변화가 동심에서 이루어진 형식( Concentric Reducer) 과

• 편심인 (Eccentric Reducer) 으로 분류됩니다.

<Bushings>



• Bushings - 부싱은 끝면의 내측이 나사산 형태로 마감되어 있으며 이를 통해 작은 구구경 배관이나 Fitting, Tube 를 연결할 수 있게 해주는 요소입니다.

<Coupling>

• Coupling : 커플링의 주목적은 배관과 배관(직선 배관)을 연결할 때 사용 합니다.

<Adapters>

• Adapters : 아답타의 목적은 커플링과 동일하나 반대편에 특정 파이프, 호스, 튜브를 연결할 때 사용합니다.

<Union>

• Union : 커플링과 외형이 비슷하나 중간 연결 부위기 추가되어 분해 조립이 가능합니다. 배관의 분해 조립 빈도수가 많은 경우에 적용합니다. 혹은 Orifice plate 를 삽입하는 목적으로 사용합니다.

<End cap>



• End cap : 배관의 끝부분을 마무리할 때 적용합니다. Blind flange 와 동일한 목적을 갖고 있습니다.



플랜지 - Flange



플랜지는 배관과 배관을 연결하고, 밸브, 설비를 연결하는데 사용하는 접속용 부속품입니다.



플랜지의 접속 방식은 면대 면 접촉에 개스킷을 삽입한 후



볼트로 체결 조립하는 방식을 적용합니다.



사용 압력에 따라 Class를 구분합니다.



#150, #300, #400, #600, #900, #1500, #2500 플랜지의 타입은



면의 형태에 따라 구분하며 대표적으로 FF, RF를 사용합니다.



플랜지에 대한 추가적인 내용은 글쓴이의 지난 포스팅 내용을 참조 바랍니다.



참고자료

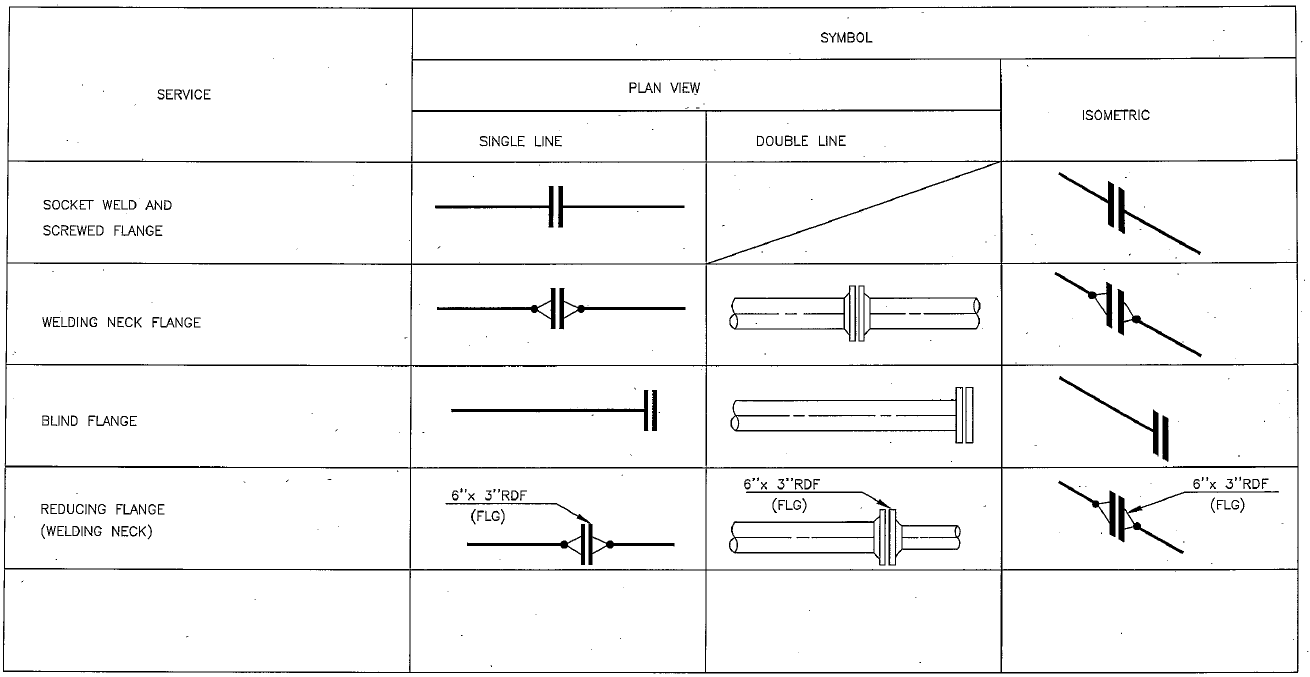

Flange Symbol & Legends

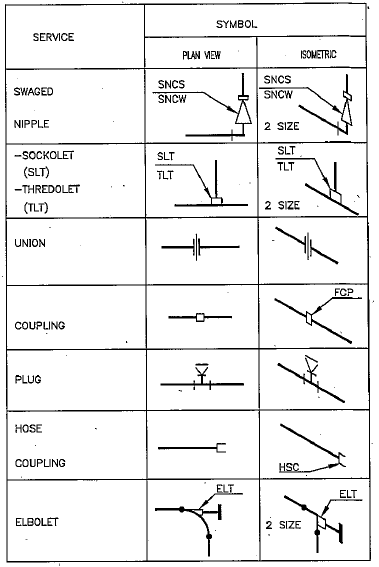

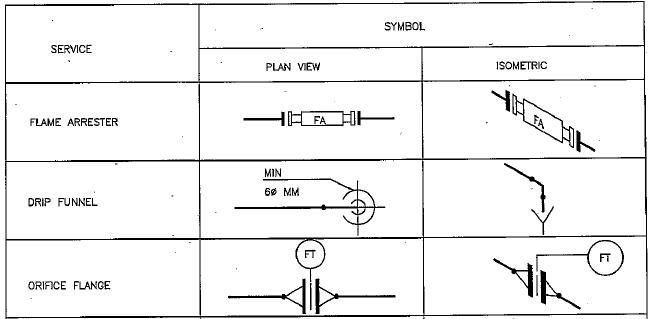

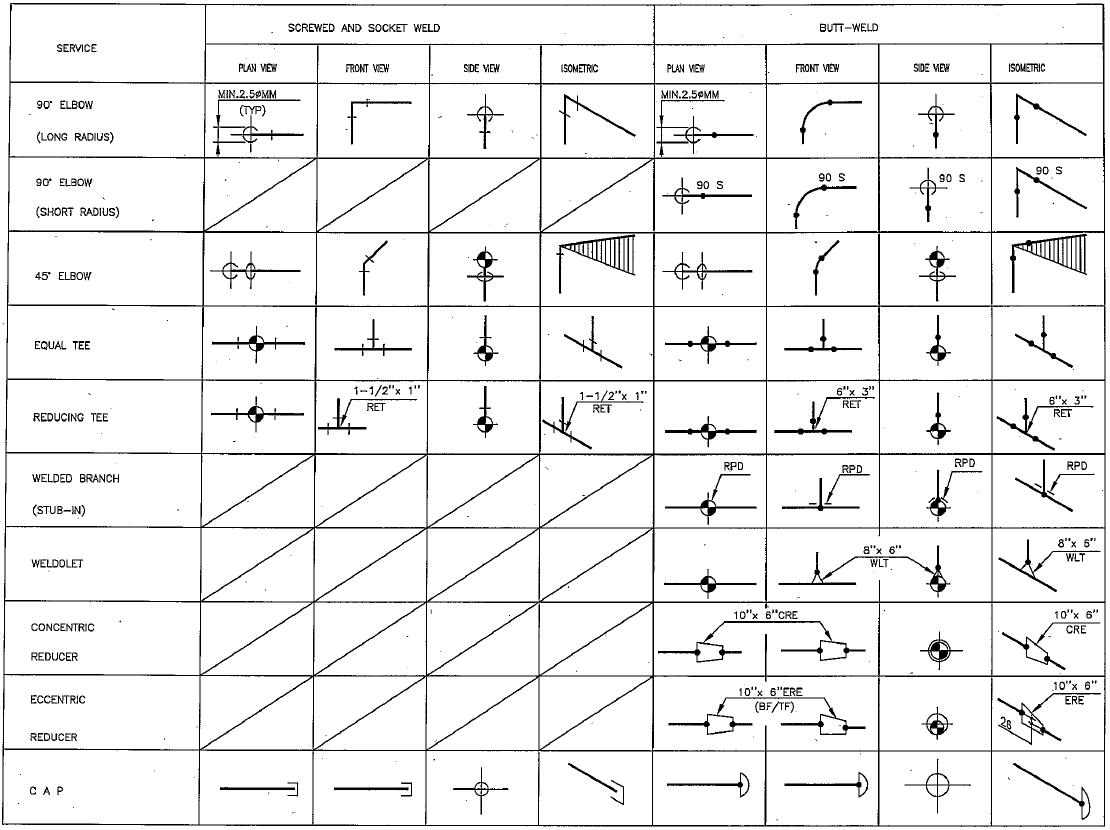

Fitting Symbol & Legends
