공사 사양서 보는 법 개요 (Specification Review)

공사를 시작하는 단계에서 필수적으로 확인해야 할 사항이 있습니다. 그것은 바로 공사 사양서(Specification) 입니다. 우리말로 시방서로 표현하기도 하는데 플랜트 공사에서는 잘 쓰지 않는 용어입니다.



사양서는 공사의 규모와 난이도에 따라 다루고자 하는 내용의 범위가 다르고 그 양이 방대할 경우가 종종 있습니다. 엔지니어링 업무를 할 때 자주 듣는 말이 있습니다.

• "스펙 확인해 봤어?" or "스펙대로 하세요"



• "코드 확인해 봤어?" or "코드 준수해 주세요"



공사 스펙을 본다는 것은 결국 프로젝트를 수행하는 과정에 있어서 필요한 규격이나, 재질정보, 방법, Design에 대한 모든 내용을 살펴보고 단계별 엔지니어링에 적용하는 것으로 가능한 모든 범위에 있어서 따르고 지켜야 할 규칙입니다.



예를 들어 배관 재질을 선정하는 과정에 있어 특정 라인의 재질을 Duplex SS 를 사용할 것을 명시되어 있다면 해당 라인의 재질을 사양에 준수하는 것을 원칙으로 하는 것이지요.



이러한 일련의 과정에서 관련 스펙을 놓치는 일이 발생하는데 이것은 결국 비용, 시간 손실로 이어질 수 있다는 것에 주의할 필요가 있습니다.



그렇기 때문에 초기에 공사 스펙에 많은 시간을 할애하고 요약하고, 메모하고 또한 출력해서 언제든지 볼 수 있게 근처에 두고 끊임없이 들여다 보게 되는 것입니다.

공사 스펙은 양도 많고 도통 모르는 내용들이 많습니다. 국문으로 된 내용이 아닌 영문이라면 더더욱 카오스를 경험하게 됩니다.



경험이 많은 엔지니어도 초기에는 다 똑같은 경험에 직면하게 됩니다. 사실 스펙을 잘 본다는 것은 많은 시간과 경험을 필요로 합니다.



이는 바꿔 말해 그만큼 관련 내용과 Code 를 잘 알고 있다는 것으로 해석할 수 있습니다. 초도 공사를 겪고 반복적으로 공사를 수행하면서 그 과정에서 보고, 듣고, 쓰고, 경험했던 경험치들이 쌓이면서 비로소 사양서의 내용이 눈에 들어오는 경험을 할 수 있습니다.



그러면서 사양서를 보는 속도가 빨라지고 주요 내용들을 캐치하는 것 또한 능숙해집니다.





사양서의 공통적인 구분

사양서는 크게 6가지로 구분할 수 있습니다. 국외, 국내 공사 모두 사양서의 구분은 동일하다 할 수 있습니다. 사양서를 보기 위한 첫 번 째는 구분에 따른 내용입니다.

• 상업 (Commercial)
• 배관 (Piping)
• 기계 (Mechanical)
• 토목 (Civil)
• 전계장 (Electrical & Instrumentation)
• 품질 (Quality & Inspection)
• 기타 (Appendix or Attachments)

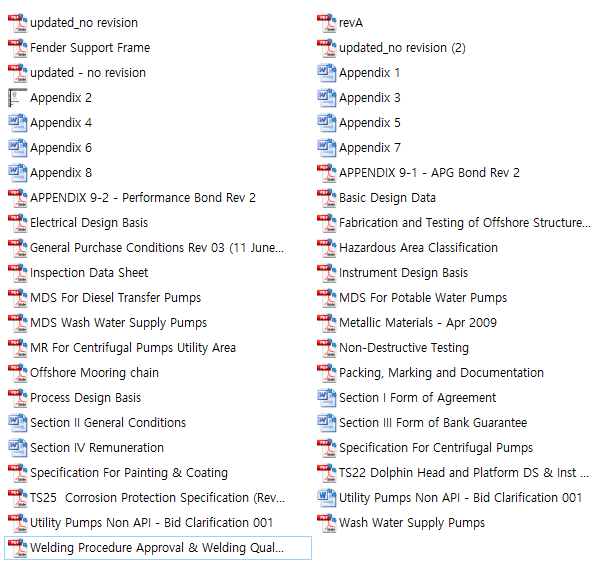

<Project Specification>

위의 그림은 예시를 위해 글쓴이가 임으로 임의의 사양서의 파일을 하나의 폴더에 배치한 후 나열한 상태입니다. 총 43개의 파일입니다. 사양서를 보기 위해서는 사양서 전체의 구분을 이해하고 있는 것을 필요로 합니다.

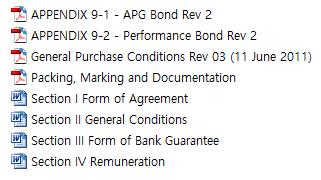

1. 상업관련

상업관련 사양서는 아래와 같은 내용들이 있으며 프로젝트 전반에 걸친 상업관련 사항을 포함하고 있습니다. 프로젝트 명, 납품일자, 계약서(대금지불방법, 지체상금) 등 상업관련 일체.

• General Purchase Conditions
• Packing, Marking and documentation
• Form of Agreement
• General Conditions
• Form of Bank Guarantee
• Performance Bond



2. 배관관련

• Piping Material Specification (PMC)



3. 기계관련



기계관련 사양서에서는 Design data 와 같은 공정 설비의 주요 데이터에 대한 내용이 포함되어 있습니다. 기계 엔지니어가 가장 중점적으로 확인해야 될 내용이 포함되어 있습니다. 관련 사양서를 예시하면 다음과 같습니다.

• Basic Design Data
• Design Data for Equipment
• Materials
• MR for Equipment
• Process Design data
• Specification for Equipment
• Etc. (P&ID, PFD, Drawing, Layout, Appendix)

4. 전계장 관련

전계장 관련 사양서에서는 프로젝트에 적용되는 모터의 규격, 계장류의 상세 기준을 확인할 수 있습니다.

• Electrical Design Basis
• Hazardous Area Classification
• Instrument Design Basis

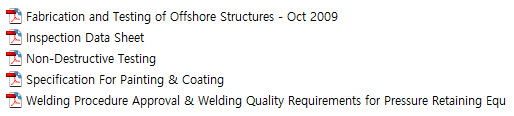

5. Quality

품질, 검사관련 사양서 기준을 확인할 수 있습니다.

• Fabrication and Testing
• Inspection Data sheet
• Non-destructive Testing
• Specification for Painting & Coating
• Welding Procedure Approval & Welding Quality requirements

6. Appendix & Etc.

Appendix 는 우리말로 부록을 뜻 합니다. 프로젝트에 필요한 Form이나 관련 자료를 붙임 형태로 첨부하는 것입니다.

내용정리

 공사 스펙을 보는 과정에 있어서 기계(Mechanical) 관련 규격을 찾아야 하는데 상업(Commercial)관련 스펙을 보고 있지는 않은지 뒤돌아 볼 필요가 있겠습니다. 공사 사양서를 혼자 보기에는 그 양이 방대하고 전문적인 내용들이 나뉘어져 있기 때문에 구분에 따른 담당자를 정해 놓고 스펙을 요약하고 정리하는 것이 가장 효율적이라 할 수 있습니다. 다음 시간에는 스펙 별 주요 내용이 무엇인지 단계별로 살펴보겠습니다.
