P&ID 에는 identification No. 혹은 KKS No. 를 사용해서 기기류나 계장류 파이프 라인의 고유 번호를 부여 합니다.
예를 들어 00이라는 Project의 Phase I 의 1000 line 의 Cooling water pump A를 표기할 때 글쓴이가 임의로 기기번호를 부여해 보겠습니다.
M-0100-WP-001-A
**주※ Numbering 은 글쓴이가 이해를 돕기 위해 임의로 작성한 것입니다. P&ID 를 알고 계신 분이라면 본문에 대한 내용을 이해하는데 어려움이 없지만 P&ID를 작성해본적이 없거나 모르신 분들인 이러한 것이 있다는 정도로 이해 해주시면 되겠습니다. Numbering을 하는 과정은 별도의 절차서가 있으며 한번 해보면 어렵지 않습니다.
나중에 기회가 되면 다뤄보겠습니다.
펌프 하나에 이렇게 기기 번호를 부여해 보았습니다. A 펌프 다음으로 F 펌프까지 있다고 가정해 보겠습니다.
기기 번호를 부여하는 것은 간단합니다.
연속된 알파벳을 추가하는 것으로 간단하게 해결할 수 있습니다.
M-0100-WP-001-A
M-0100-WP-001-B
M-0100-WP-001-C
M-0100-WP-001-D
M-0100-WP-001-E
M-0100-WP-001-F
STEP.1
자 그럼 기기 번호를 완성했으니 가상의 P&ID 상에 기기번호를 기재해 보겠습니다. 아래와 같이 부분 P&ID 상에 기기 번호를 부여 했습니다.
STEP.2
현업에서 근무하다 보면 P&ID 상에 Number 를 교체하는 일이 빈번합니다. P&ID는 일반적으로 DWG 파일을 이용해서 작업하는 것이 일반적이므로 CAD 프로그램 내에서 수정하게 되는데 Number 나 Tag No.교체하는 반복성 노가다 작업을 할 때가 있습니다.
예를 들어서 앞서 그려넣은 P&ID 기기 번호 앞 4자리 숫자가 프로젝트 공정변경으로 인해서 아래와 같이 변경되었다고 가정해 보겠습니다.
변경전 기기번호 앞 4자리 : M-0100
변경후 기기번호 앞 4자리 :Z-0312
TAG 번호가 많고 복잡할 뿐더러 완성도가 높은 P&ID의 Text 를 바꾸는 일은 실무를 하는 사람에게는 날벼락 같은 일입니다.
바꾸고자 하는 특정 문자의 수가 적다면 문제가 없지만 그 수가 많다면 일일이 바꾸는데 시간과 노력, 집중력을 필요로 하게 됩니다.
<P&ID 출처 ayoqq> STEP.3
CAD 프로그램은 공통적으로 find 라는 명령어를 가지고 있습니다. Command 창에다가find 명령어를 입력한 후 엔터로 실행합니다.
글 쓴이의 경우는 Nano CAD를 예로 들어 보겠습니다.
아래 그림처럼 Find what, 과 Replace with 라는 문구를 확인할 수 있습니다. Find what 에 변경전 기기 번호를 입력하고 Replace with 항목에는 바꾸고자 하는 Text를 입력합니다.
내용정리

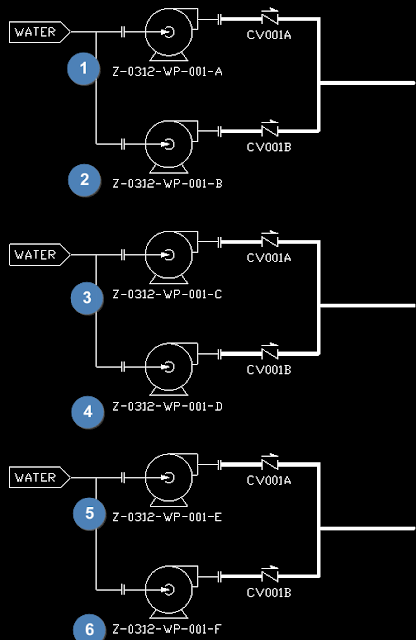

기기 번호가 한번에 바뀌어 졌습니다.
Auto CAD를 사용하는 분도 Find 명령어를 사용해서 범위를 지정한 후 바꾸고자 하는 Text를 찾고 Replace(대치) 하여 비슷한 방식으로 변경할 수 있습니다.
의외로 많은 분들이 Find 기능을 모르시는 분들이 많더군요.
P&ID 내에서 중복된 Text를 찾아서 한꺼번에 바꿀 때 유용하게 사용할 수 있는 명령어 입니다.
CAD Find 기능을 사용해서 P&ID Draft, 검토 시에 아래와 같이 활용할 수 있습니다.
중복 Tag, Equipment No, Identification No, Pipe line no. 를 일괄 교체
중복 Text 검토
복잡한 P&ID 내 특정 번호 검색 및 위치 확인
한번 모르면 계속 모르고 알고 보면 별거아닌 P&ID내 Tag No. (동일Text) 한번에 교체하기 였습니다.
