[8회] P&ID Tag 설명의 이해

P&ID 해독법 Tag Description and Location

궁금한 플랜트 이야기 오늘의 주제는 "P&ID 보는 법 기초 7번째 "Tag Description and Location" 입니다.

<FIGURE 1-1 Tag Description and Location>



Figure 1-1 은 P&ID의 일부분으로 써 복잡한 Tag 번호와 의미를 모를 형상으로 구성이 되어 있습니다.



오늘 살펴볼 내용은 Tag의 Description 과 Location 입니다.

전계장을 전문으로 하지 않는 기계 part 엔지니어의 경우 그림 상의 사각형 모양과 동그라미가 어떠한 것을 의미하는지 어디에 위치한 것인지 차이점이 무엇인지에 대해서 유의 깊게 살펴보지 않고 무심코 지나갈 경우 전체 공정에 대한 이해도를 높히는데 어려움이 있을 수 있습니다.



먼저 Tag Number 에 대해서 살펴보겠습니다. Tag의 번호는 가까운 곳에 위치한 계장류들의 번호를 동일하게 부여해서 P&ID 를 보는 이로 하여금 계기류가 가까운 곳에 위치해 있다는 것을 알려주게 됩니다. 예를 들어 보겠습니다.

<FIGURE 1-2 Tag Number>





Figure 1-2 의 P&ID 를 유심히 보시면

  TT 002
  PG 002
  LG 002
  LT 002

가까운 곳에 위치한 혹은 근접해 있는 계장류의 Tag Number 가 002 로 동일합니다.



이처럼 계기류에 Tag number 를 부여할 때 가능한 같은 숫자 + 알파벳을 부여하여 P&ID 를 보는 이로 하여금 계기가 가까운 위치에 있다는 것을 가늠할 수 있게 해주는 것 입니다.



추가적으로 Function을 이루는 하나의 그룹으로 묶을 수 있습니다.

다음으로는 Tag 에 부여되는 알파벳의 의미입니다.

Tag에 부여되는 가장 앞자리의 문자는 어떤 것을 의미하는 것일까요?

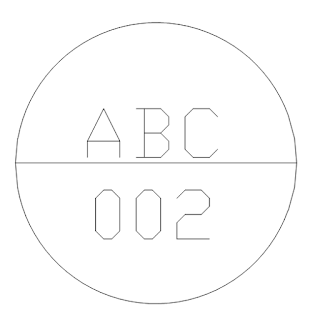

<FIGURE 1-3 TAG 알파벳>



Tag의 앞자리로 P&ID를 보는 전계장 혹은 기계담당 엔지니어는 이것이 무엇을 의미하는지 알아야 하는데요 대표적인 계기류를 예로 어떠한 것을 의미하는지 살펴보겠습니다.

  Pxxxxx
  Rxxxxx
  Cxxxxx
  Fxxxxx
  Txxxxx
  Txxxxx
  Ixxxxx
  Lxxxxx

Figure 1-3 의 ABC 안에 위의 P,R,C,F,T,T,I,L 이 의미하는 계기류는 정해져 있습니다.

다음과 같습니다.

  Pressure
  Recorder
  Controller
  Flow
  Temperature
  Transmitter
  Indicator
  Level

첫 번째 알파벳은 측정하고자 하는 측정변수를 얘기하는 것이며 뒤에 따라오는 알파벳은 Function 을 의미합니다.

예를 들어 보겠습니다.

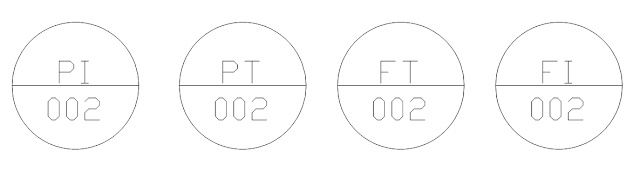

<FIGURE 1-4 TAG 정의>

반응형







순서대로 PI, PT, FT, FI 인데요

PI = Pressure Indicator (압력지시)

PT = Pressure Transmitter (압력전송)

FT = Flow Transmitter (유량전송)

FI = Flow Indicator (유량지시)

위에 기술한 것처럼 Tag 에 부여된 알파벳을 보고 이것이 어떤 계측기인지와 Function 을 알 수 있습니다.
추가하면 PRC는 Pressure recording controller를 의미합니다.

자 다음은 P&ID 상의 심볼을 보고 계기류의 위치를 확인하는 법을 알아 보겠습니다.

첫 번째 그림의 그림 상의 차이점은 중간에 선의 유/무 입니다.

왼쪽의 그림은 Accessible to the operator - Location on the main control panel. 운전원의 접근이 가능하며 control panel 안에 설치되어 있다는 것을 의미합니다.

오른쪽 그림은 Mounted in the field 를 의미하며 필드(현장) 의 장치에 부착되어 있는 개별 요소를 의미합니다. 온도게이지가 배관에 부착되어 있는 경우를 예로 들 수 있습니다.

다음으로 심볼 주위에 사각형 박스가 형성되었습니다. 이것은 어떤 것을 의미하는 것일 까요?

왼쪽 심볼은 DCS (Distributed control system) 에 표기되고 제어가 가능함을 뜻합니다. 이 또한 Main control panel 에 설치가 됩니다.

오른쪽 심볼은 Mounted in the field 에 설치되어 DCS 에 표기되고 제어가 가능함을 뜻 합니다.

이번에는 사각형 안에 마름모꼴이 생겼는데요 이는 Programmable logic control 을 의미합니다. 왼쪽 그림과 오른쪽 그림의 차이는 Control panel 에 설치되고 Field 에 설치되는지의 차이가 있습니다.

P&ID Tag Table
1. Valves

• MV = Manual valve
• FCV = Flow control valve
• CV = Control Valve
• ESV = Emergency shutdown valve
• AV = Actuated valve (Pneumatic valve)

2. Unit operations

• T = Tank
• H = Heat exchanger
• P = Pump
• C = Compressor
• U = Unit

단순하지만 무심코 지나갈 수 있는 Tag 번호의 기능과, 심볼(사각형 및 중앙의 선 유/무) 에 따른 설치 위치와 타입에 대해서 알아보았습니다.

이상 궁금한 플랜트 이야기였습니다.
