주파수 특성 그래프 생성기

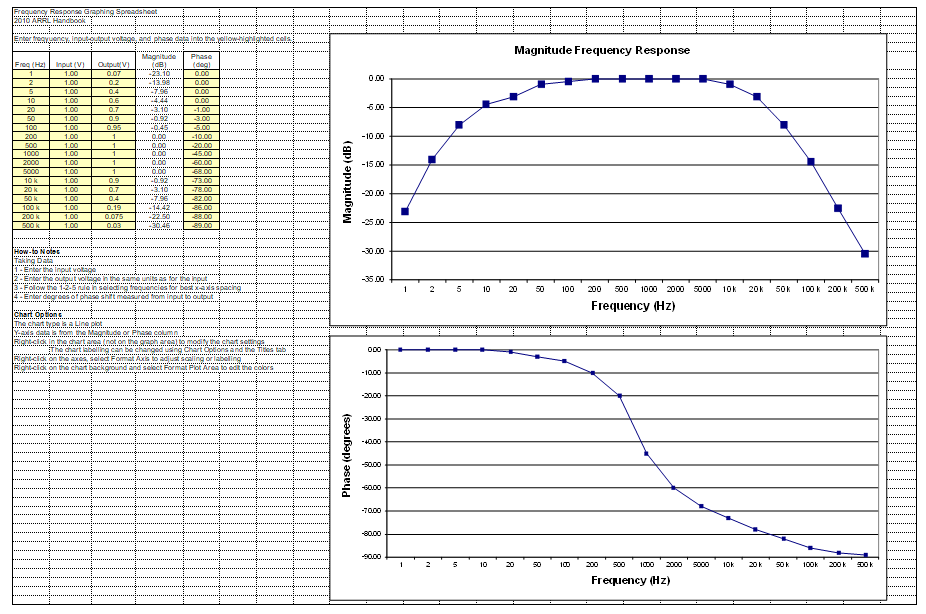

첨부 자료는 주파수 특성 그래프 생성기 입니다. (Frequency Response Graphing)



 - Freq(Hz)

 - Input (V)

 - Output (V)

 - Magnitude (dB)

 - Phase (deg)



* 참고문헌 : 2010 ARRL Handbook



방법 참고 사항

데이터 수집
1 - 입력 전압 입력
2 - 입력과 동일한 단위로 출력 전압을 입력합니다.
3 - 최상의 x축 간격을 위한 주파수를 선택할 때 1-2-5 규칙을 따르십시오.
4 - 입력에서 출력까지 측정된 위상 변이 정도를 입력합니다.



차트 옵션

• 차트 유형은 선 그림입니다.
• Y축 데이터는 크기 또는 위상 열에서 가져옵니다.
• 차트 설정을 수정하려면 차트 영역(그래프 영역이 아님)을 마우스 오른쪽 버튼으로 클릭하세요.
  차트 옵션 및 제목 탭을 사용하여 차트 레이블 지정을 변경할 수 있습니다.
• 축을 마우스 오른쪽 버튼으로 클릭하고 축 서식을 선택하여 배율 또는 레이블 지정을 조정합니다.
  차트 배경을 마우스 오른쪽 버튼으로 클릭하고 그림 영역 서식을 선택하여 색상을 편집합니다.





첨부 자료는 상업적 결과를 보증하는 것이 아니며 사용자 재량에 따라 사용할 것을 권고합니다.
