ASME B16.11 socket weld fitting 규격 표



Socket Weld 는 다른 파이프 내부에 다른 파이프를 끼워 넣은 후에 용접하는 형태의 배관 부속품입니다. 이렇게 소켓이 생성되어 있는 피팅을 사용하면 파이프의 면과 면을 연결한 다음에 용접하기 때문에 용접 오류가 발생할 확률이 적어집니다.

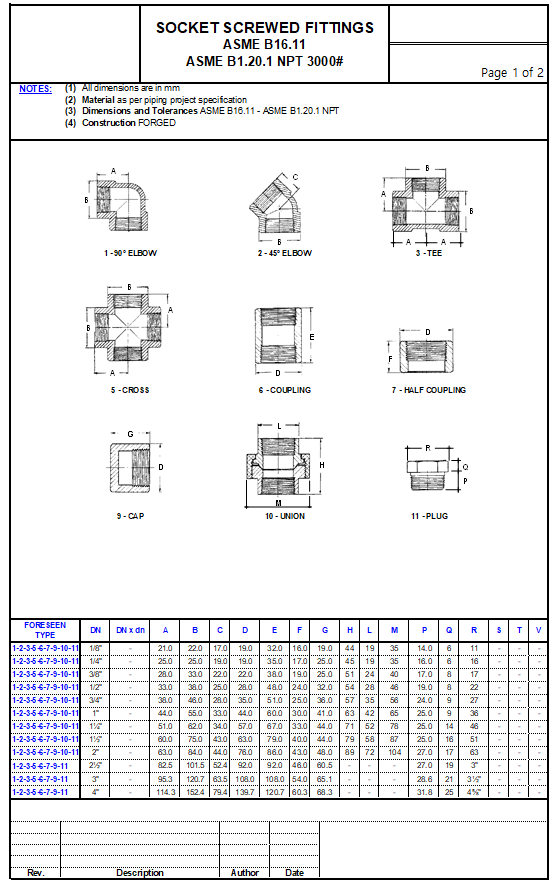

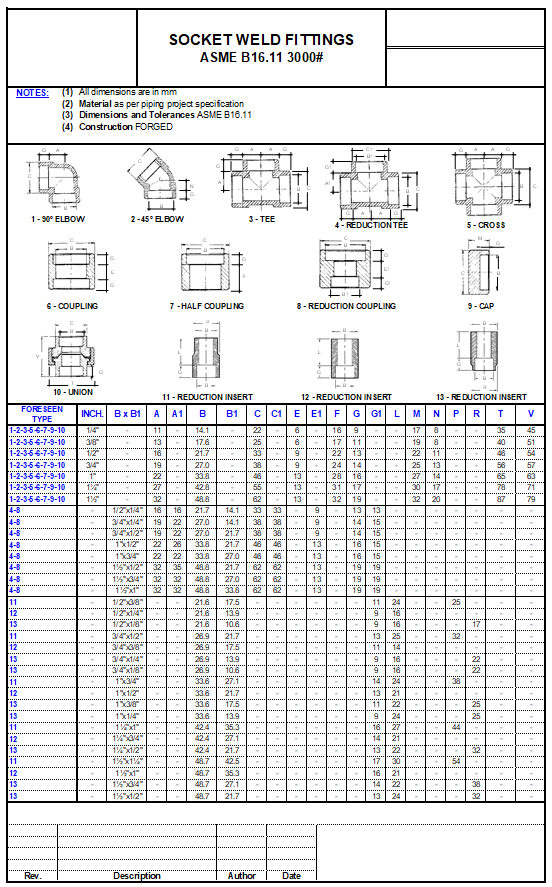

첨부 자료는 ASME B16.11 soocket weld fitting 류의 규격에 대한 내용을 포함하고 있습니다.

1. Elbow
2. Tee
3. Reduction tee
4. Cross
5. Coupling
6. Half coupling
7. Reduction coupling
8. Cap
9. Union
10. REduction insert
11. Reduction insert






첨부자료 (출처 미상)

첨부자료는 상업적 결과를 보증하는 것이 아니며 사용자 재량에따라 사용할 것을 권고합니다.



Socket welding fitting.xlsx

0.20MB
