Flange rating_Based on ASME B16.47
첨부 자료는 Flange Rating 의 사용 온도와 최대 작동 압력 범위를 확인할 수 있는 엑셀 파일 입니다. 플랜지 Rating 에 따라 허용 가능한 압력 온도 값이 있으며 온도가 올라갈 경우 허용 압력에 제한이 생깁니다. 이를 이용해서 역으로 Working pressure 와 온도 값을 알고 있다면 적정 Flange rating 을 결정할 수 있습니다. 일반적으로 Process line 별로 Rating 을 정해놓고 일괄 적용하는 것을 원칙으로 하지만 그렇지 않은 경우 이를 통해 역으로 적정 Flange rating 을 추정하여 불필요하게 고사양의 Rating 을 적용하는 수고스러움을 줄이고 비용적인 측면에 긍정적 영향을 미칠수 있습니다. ASME B16.47에 근거하여 작성된 엓셀 파일이며 필요시 이를 역으로 관련 Code 를 통해 확인할 수 있습니다.

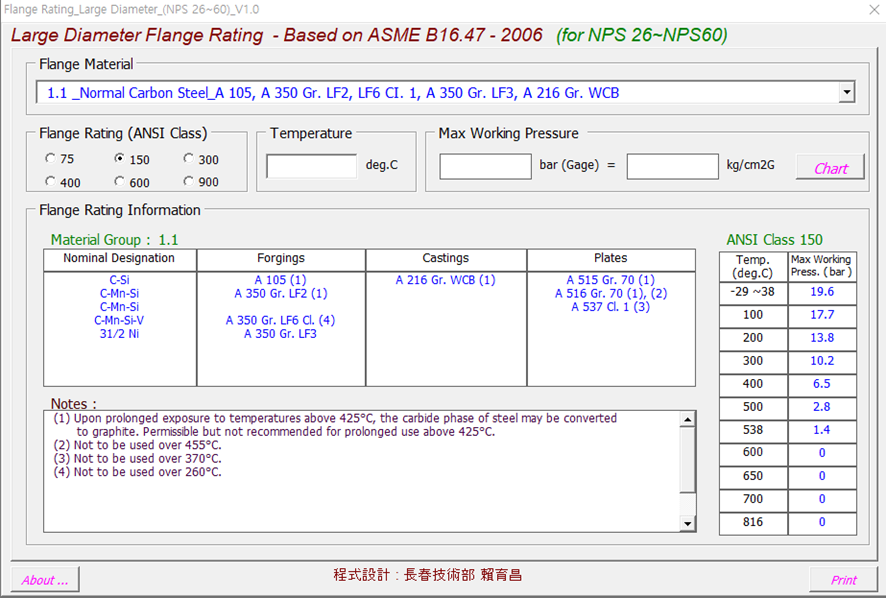

사용 방법은
1. 첨부 파일 Open 한 후 "콘텐츠 사용" 을 클릭합니다.
2. Flange materl 을 선택합니다. 25종 중 택일
3. Flange rating (ANSI class) 6종 중 택일
4. 온도 값을 입력합니다.
1~4번까지 값을 입력하면 Max. working pressure 를 자동으로 출력합니다. Note 란에서는 최대 사용 온도 값과 같은 정보를 출력합니다.
우측 하단부에 ANSI Class 에서는 온도에 따른 최대 허용 압력을 출력하여 온도, 압력범위를 가늠할 수 있습니다.
* 첨부 자료는 참고용 목적이며 상업적 결과를 보증하는 것은 아닙니다.
첨부자료
