디지털 신호와 아날로그 신호의 차이점

플랜트 엔지니어링 업무를 하는 과정에서 Instrument data sheet 와 같이

전 계장 관련 도서를 작성할 때 Digital 인지 Analogue 인지

구분해야 하는 항목이 있습니다.

이 두 가지의 차이점을 알기 위해서는 간략한 센서의 개요를 살펴볼 필요가 있습니다.

센서란 제어를 위한 특정 시스템 내에서 온도, 압력, 유량, 레벨 등의

변화량을 감지하고 제어 시스템을 동작시키기 위한 신호를 제공하는 요소를 말합니다.



플랜트 산업에서 대표적으로 많이 사용되는 센서류는 무엇이 있을까요?

매체의 온도 변화에 영향을 받아 전류에 의한 저항치를 측정하는 요소로써

RTD (Resistance Temperature Detectors) 를 온도 측정 센서의

대표적인 예라 할 수 있습니다. 제어를 위한 신호는 두 가지 방식이 있습니다.



• Digital
• Analogue



이 두 가지 신호가 갖고 있는 특성과 차이점은 무엇일까요?



디지털 신호는 켜고 꺼짐에 대한 상태를 나타내는 요소 입니다.



예를 들어 우리 일상생활에서 볼 수 있는 전등 스위치 같은 경우 불을 켜고자 할 때



접점이 붙어 전등에 불이 들어오고 끄면 접점이 떨어지면서



전기적인 접점 상태를 의미하는 것으로 전압의 유/무를 나타내는 장치를 말합니다.



디지털 신호와 같이 기계적 접점의 경우는 Limit Switch, Switch, Push Button 을

예로 들 수 있습니다.

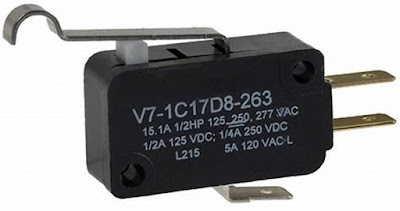

<Limit Switch - 출처 Bing 상업적으로 무료 공유 및 사용>

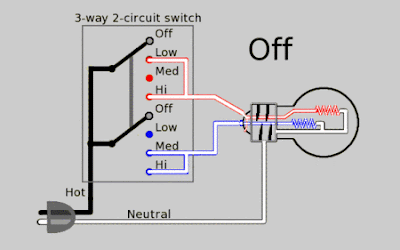

<Switch - 출처 위키미디어>

아날로그 신호는 특정 변수에 대해서 크기에 따라 증감을 비례하는 신호로



송출하는 요소를 말합니다.



물리적 양을 측정하여서 송출 하는 것을 말하는 것이지요.



RTD나 Thermocouple 를 예로 들 수 있습니다.



<RTD - 출처 Bing 상업적으로 무료 공유 및 사용>



두 가지 신호의 가장 큰 특징적 차이점은 다음과 같습니다.

• Digital 신호는 상태를 나타내는 것이고 Analogue 신호는 물리적 양의 변화량을 나타내는 것입니다.



• Digital 신호는 잡음이 적지만 Analogue 신호는 잡음이 적습니다.



• Digital 신호는 이진수(0,1)로 저장되지만 아날로그 신호는 파형 형태로 저장됩니다.



실제 전계장을 전문으로 하지 않어라도 미팅에 참석하거나 도서를 만들고



검토하는 과정에서 간간히 접하게 되는 용어 Digital, Anlaolgue 두가지에



대한 차이점 무엇? 디지털은 상태를 (꺼진건지, 켜진건지, 붙은건지, 떨어진건지) 본다는 것,



아날로그는 물리적 양의 변화량을 본다는 것 기억해야 합니다.

디지털 신호 : Level switch, Float switch,
아날로그 신호 : RTD, Transmitter

Inside Insight 였습니다.
