Mesh 정의와 이해



메쉬(Mesh)란 무엇을 말하는 것일까요?



메쉬는 특정 입자의 크기를 분류할 수 있는 망을 말합니다.



주로 물질이나 미립자를 걸러내기 위한 구조물을 나타내는 용어로 정의합니다.



매쉬는 여러 크기의 입자를 차단하거나 허용하여 특정 크기의 입자만 통과할 수



있도록 합니다. 주로 유체(액체, 기체) 고체의 물질의 처리 공정에서 사용합니다.



수처리 시스템, 냉각계통, 스팀라인, 공기청정기를 포함하여 화학공정과 석유 및 가스 산업



전반에 걸쳐 사용합니다.



반응형



입자의 크기가 작으면 작을 수록 더욱더 세밀한 메쉬망을 필요로 하게 됩니다.



메쉬를 이해하고 설명할 때 명확히 구분되지 않는 이유는



메쉬의 호칭 경과 사이즈가 숫자 상으로 다가오는 의미가



다소 상반되기 때문에 생기는 혼동이라 할 수 있습니다.

아래 메쉬 중에서 가장 망이 촘촘한 것을 의미하는 것은 무엇일까요?

• 10 Mesh

• 5 Mesh

• 100 Mesh





정답은 100 Mesh 입니다.



숫자가 크면 클수록 메쉬망은 촘촘하다는 것을



의미한다는 점에 주의할 필요가 있습니다.



메쉬망을 결정하기에 앞서 이를 분류하는 스케일은 두 가지를 사용하는데



미크론(Micron)과 Inches(mm) 를 사용합니다.



Micron 은 Particle 크기를 결정하는 사이즈로 사용되는 단위입니다.



간략히 예를 어 12Mesh 스크린의 경우에는 직경이나



가로 세로 크기가 1.7mm 까지의 크기를 통과시키고



그 이상의 크기는 통과 시키지 못한다는 것을 의미합니다.



아래 표에서는 Mesh 번호와 Sieve(망)의 크기를 정리해 놓았습니다.



보면 알 수 있지만 Mesh 번호가 커지면 커질 수록



Sieve 의 크기는 작아진다는 것을 알 수 있습니다.



예를 들면 이렇게 말이지요

• 40 Mesh = 0.425mm
• 500 Mesh = 0.025mm

이것이 의미하는 것은 무엇일까요?



40 Mesh 에서는 크기가 0.425 이하인 입자만 통과할 수 있다는 것을



의미하지만 500 Mesh 에서는 0.025보다 작은 입자만



통과가 가능하다는 것을 의미합니다.



Mesh 번호에 따른 크기를 표현하기 위해서



단위는 mm와 inches 를 함께 표기하였습니다.



Mesh size 에 대한 표준 ASTM Code 는 다음과 같습니다.

• ASEM E11 : Standard Specification for Wire Cloth and sieves for testing purposes.

Mesh 번호와 Sieve(망) 크기

Mesh No.	mm	inches
4	4.75	0.187
5	4	0.157
6	3.35	0.132
7	2.8	0.11
8	2.36	0.0937
10	2	0.0787
12	1.7	0.0661
14	1.4	0.0556
16	1.18	0.0469
18	1	0.0394
20	0.85	0.0331
25	0.71	0.0278
30	0.6	0.0234
35	0.5	0.0197
40	0.425	0.0165
45	0.355	0.0139
50	0.3	0.0117
60	0.25	0.0098
70	0.212	0.0083
80	0.18	0.007
100	0.15	0.0059
120	0.125	0.0049
140	0.106	0.0041
170	0.09	0.0035
200	0.075	0.0029
230	0.063	0.0025
270	0.053	0.0021
325	0.045	0.0017
400	0.038	0.0015
450	0.032	0.0012
500	0.025	0.001
635	0.02	0.0008
1250	0.01	0.0004
2500	0.005	0.0002

Mesh 의 이해

Mesh 의 번호는 가로 세로 25.4mm (1.0 inches) 안에 눈금의 수 바로 Mesh 번호 입니다.



아래의 그림을 한번 보면 누구나 이해할 수 있습니다.

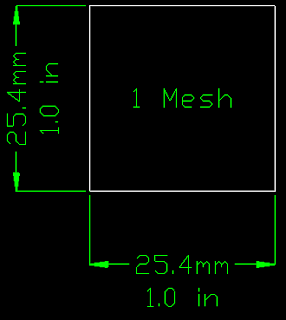

문제 1번) 가로 세로 25.4mm 안에 Sieve 가 1개 있으면?



             정답 : 1 Mesh



1 Mesh

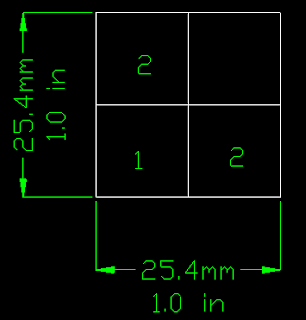

문제 2번) 가로 세로 25.4mm 안에 Sieve 가 2개 있으면?

             정답 : 2 Mesh

2 Mesh

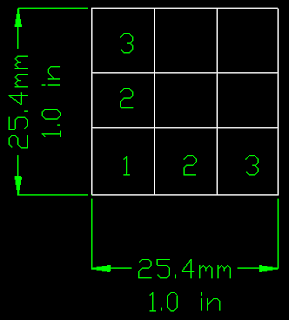

문제 3번) 가로 세로 25.4mm 안에 Sieve 가 3개 있으면?

             정답 : 3 Mesh

3 Mesh

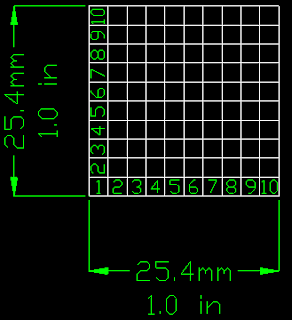

문제 4번) 가로 세로 25.4mm 안에 Sieve 가 10개 있으면?



             정답 : 10 Mesh

10 MEsh







**100 Mesh 면 눈금이 100개라는 뜻이 됩니다. 참 쉽죠!


Mesh 망의 종류

메쉬망 타입 몇 가지를 추려서 정리해 봤습니다.

와이어 메쉬망은 일반 산업 및 여러 분야에서 적용됩니다.



스트레이너의 망 역할을 하기도 하고 공사 현장에서는



펜스 역할을 하며 때로는 가축의 울타리로 사용되기도 합니다.



해충을 차단하는 목적으로도 사용합니다.

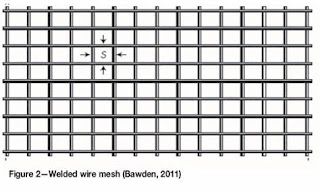

Welded Wire Mesh

강성을 필요로하는 곳에 사용하며 공사 현장,



동물원과 같이 강성이 필요한 곳에 적용합니다.



펜스 목적으로도 사용합니다.

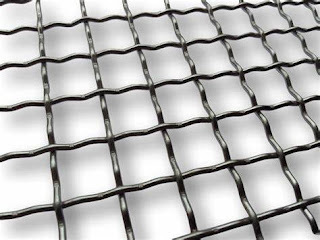

Plane Mesh or Woven Wire Mesh

와이어를 직물로 옷감을 짠듯한 형태의 배열 모양세를 가지고 있습니다.



가장 일반적인 형태의 와이어 메쉬입니다.

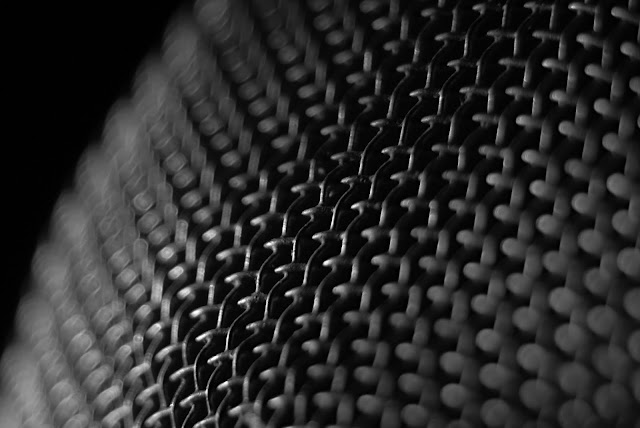

Knit Wire Mesh

철 망 이라고도 하며 작은 가축의 울타리 형태로 많이 볼 수 있습니다.

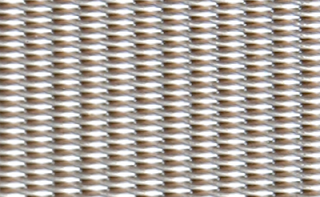

Twilled dutch Mesh





Twilled Dutch Mesh





기타.

특정 공정에서는 Mesh 를 스크린 목적으로 사용하는 경우가 있는데



예를 들면 초기 건설된 플랜트 공정 내 배관에 누적되어 있는



용접 비드나, 철가루 등을 시운전 시에는 공정과 공정 사이에



스크린 목적으로 메쉬망을 필수적으로 설치 합니다.



이는 기기 보호 목적이기 때문에 시운전 팀에서



필수적으로 확인하는 사항이죠.



원심 펌프와 같이 유체 이송용 장치류의 경우에는



일반적으로 40 Mesh 망을 사용합니다.



위의 표에서 확인할 수 있듯이 이물질의 크기가 0.425mm 까지



필터링 할 수 있다는 것을 뜻 합니다.



다시 말해 원심 펌프로 0.425mm 이상의 이물질이 유입되지



말라는 것으로 해석할 수 있습니다. (0.425mm 이하는 펌프 내부에서 외부로 배출)



하지만 이는 절대적인 가이드라인은 아니고 각 펌프 제조사 별로



허용하는 입자의 크기가 다르기 때문에 Mesh 망 또한 제조사에서



보증하는 사이즈를 적용해야 합니다.



Mesh 망이 촘촘하다는 것은 개구율(%) 이 작아지는 것을



의미하므로 때로는 압력 손실을 동반합니다.



유체의 종류가 가스일 경우 그 값은 매우 작기 때문에



의미가 없다고 할 수 있으나 유체의 경우,



특히 배관 구경이 작고 유체를 밀어주는 P 값이 약할 경우



압력손실 값은 더욱더 커지게 됩니다.



따라서 Mesh No. 를 선정할 대는 압력 손실값과 개구율,



입자의 허용 크기를 고려해야 한다는 점을 기억해야겠습니다.
