Ladder & Platforms 은 사람이 의도한 위치의 장치류에 올라가거나 유지보수 목적 혹은 횡단(Cross) 하기 위해 설치하는 구조물 입니다. 이에 대한 설계 방식은 하중을 고려하여 자재를 선정하고 용접이나 볼팅 구조로 제관 품을 말하는데요 Storage Tank 와 같은 거대한 장치유의 측단에 붙을 경우에는 Attachment 로 분류되기도 합니다. 다양한 재질을 사용해서 자유롭게 설계하는 것이 원칙이지만 여기에는 몇가지 지켜야 할 사항들이 있습니다. 예를 들면 계단과 계단과의 높이, 폭, 각도, 발판의 넓이 등이 있는데요. 일반적으로 현업에서는 어떠한 기준치를 가지고 설계하는지 살펴 보겠습니다.
Ladder & Platforms 참고 자료

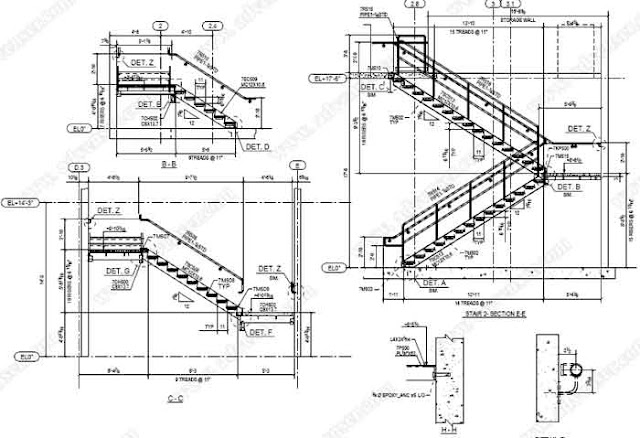

설계 공통사항 I - 계단의 Pitch
계단의 Pitch 는 200~280mm을 사용합니다. 글쓴이가 개인적으로 설계했던 계단들은 Pitch 를 210mm를 적용했습니다. 계단 Pitch 가 200mm 이하면 안되고 200mm 이상으로 배치하되, 계단의 각도에 따른 배열에 따라 수치가 변동 될 수 있습니다. 이를 잘 배열해서 각도, Pitch 를 계산 적용하면 되겠습니다. 280mm 이상이 되면 가파르다는 느낌이 생길 수 있으므로 꼭 적용해야 되는 사항이 아니라면 피해야 겠습니다.
발판은 철판을 절곡(3t 이상)해서 사용하는 경우도 있 경우도 있고 두께가 30mm 이상인 Grating 을 사용해야 하는 경우도 있습니다. 그 때 그때 다르기 때문에 항시 안전사양서를 확인해야 합니다. 발판의 넓이는 210mm 에서 280mm 가지 사용합니다. 발판의 넓이는 넓으면 넓을 수록 좋습니다. 작게 해서 욕먹는 경우는 발생해도 넓게 해서 욕먹는 경우는 본적이 없습니다.

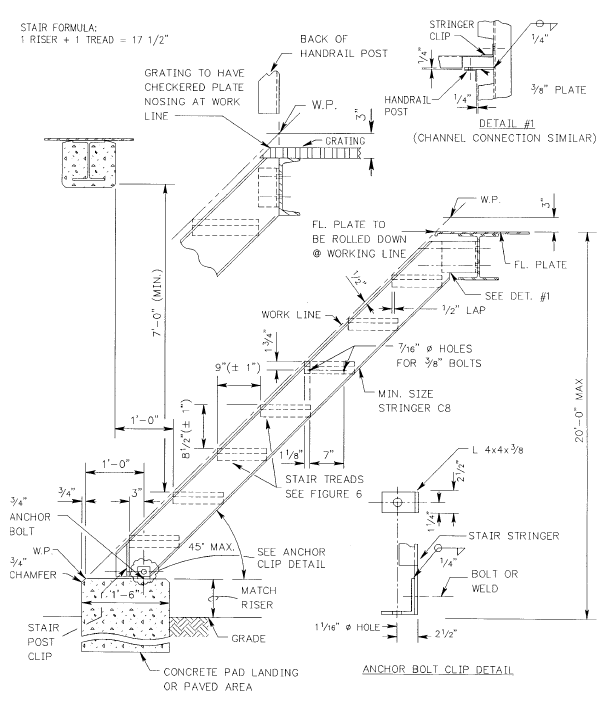

아래 그림이 의도하는 것은 무엇일까요? 50mm 라고 제가 수치를 넣어 봤는데요, 이것은 계단이 별될 때 겹치는 구간이 50mm 라는 얘기 입니다. 실제로 국내외 공사를 수행하다 보면 이와 같은 안전사양을 접할 때가 있습니다. 놓치면 Fail 이니 안전사양서를 보고 또 보고 하는 것이 중요하다 할 수 있습니다.
설계 공통사항 II - 계단의 폭 (Width)
계단의 폭은 사람이 계단을 밞고 올라 갈 때의 내측을 이야기 합니다. 이 도한 폭이 넓으면 넓을 수록 좋습니다. 최소 800mm~1100mm 정도가 적당합니다. (1명이 계단을 올라가는 통로의 경우) 설계시에 부득이 하게 폭을 줄여야 하는 경우가 발생하는 데 이 이는 보통 안전팀에서 주관하기 때문에 승인을 받아야 합니다. 아니면 만들어 놓고 다시 만드는 불상사가 발생할 수도 있습니다.
설계 공통사항 III - Hand rail 의 설치 높이
Handrail 의 높이는 1100mm 으로 하고 소재는 보통 32A 파이프를 많이 사용합니다.
색상은 공사별로 차이가 있으나 노랑(Yellow)를 적용합니다. 상부에 올라 섰을 때는 발이 Handrail 쪽으로 빠짐(미끄러짐)을 방지하기 위해 발끝막이를 설치해야 합니다. Handrail 은 약 90 kg 하중(측면에서 밀었을 때)에 견딜 수 있는 구조여야 합니다. 계단의 전체 높이가 30 inches(762mm) 이하일 때는 Handrail 의 설치를 제외할 수 있습니다.

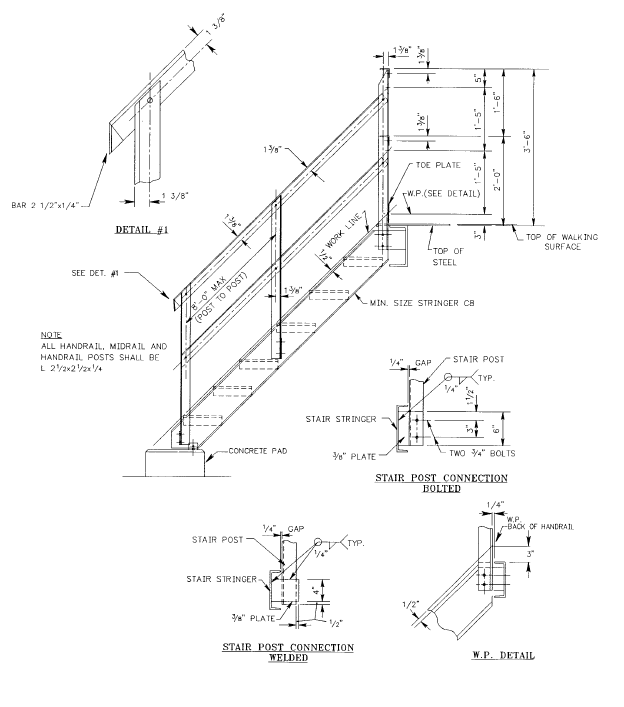

Handrail

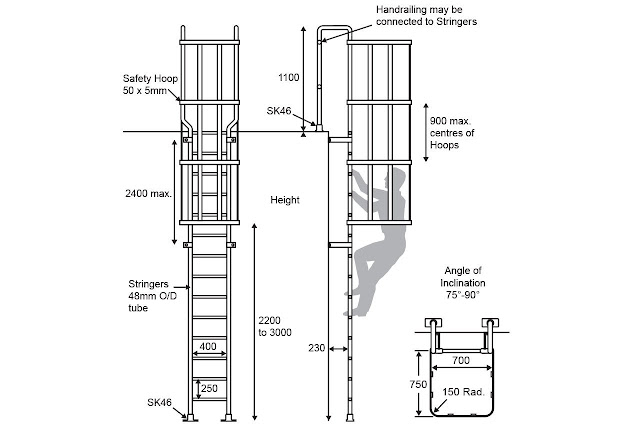

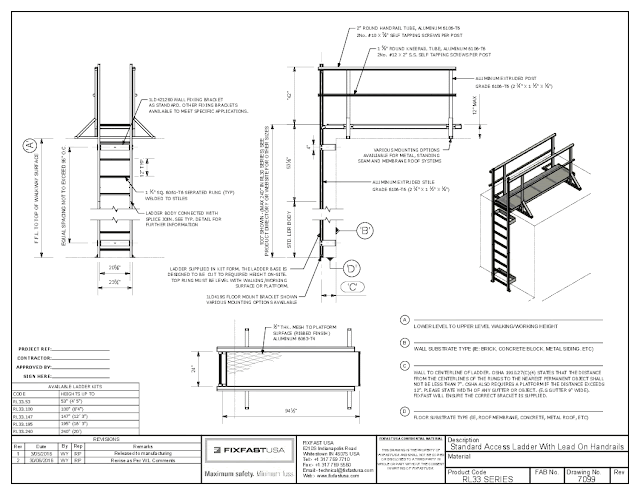

Side entry ladder
설계기준 참고 테이블
Item
Description
Dimensions
(mm)
Platforms
1.Headroom
Width of walkways
2.Maximum variancebetween platforms without an intermediate step
3.Width at vertical vessels
Distance between inside radius and inside of platform on vertical vessels
4.Maximum distance of platform or grade below centerline of maintenance access
5.Maximum Length of dead ends
2,100
230
900
1,500
6,000

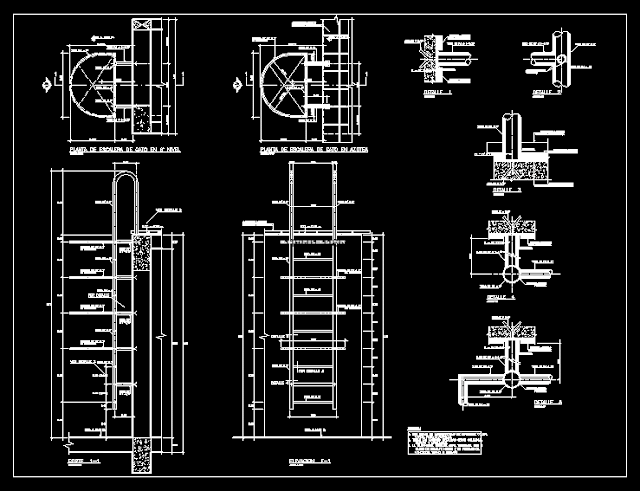

Ladders
1.Width of ladders
2.Diameter of cage
3.Extension at step-off platforms
4.Distance of bottom hoop from grade or platform
5.Distance between inside radius of vertical vessels to certerline of ladder rung
6.Maximum vertical rise of uninterrupted ladder run
7.Maximum slope from vertical axis toe clearance
450
710
1,200
2,400
350
9,150
200
Stairs
1. Width (Back-to back of stringer)
2. Maximum vertical one-flight rise
3. Maximum angle
4. Headroom
5. Width of landings
750
5.500
50°
2,100
900
설계 기타사항
계단의 경사각은 30°~50° 범위내로 설계할 것.
위에서 몇가지 Ladder, Platforms 설계 공통사항에 대한 내용을 살펴 보았습니다. 계단의 Pitch 나 높이, 겹침구간, Handrail 의 높이나, 발끝막이의 유무 등, 한번 설계 해 보면 별건 아니지만 해당 공사별 안전 기준에 차이가 있기 때문에 설계 전에 한번쯤은 발주처나 해당 안전 부서에 문의를 하여 확인해 볼 필요가 있습니다.
