설계도면 개요
설계도면이란 설계자의 의도를 반영한 제작 하고자 하는 제품이나 특정 대상 물체를 지면에 치수와 함께 형상화하여 현실화 하기위해 작성된 그림을 뜻합니다.
본문에서는 설계도면을 작성하기 위해 기초적으로 알아야 할 규칙에 대한 내용이 포함되어 있습니다.
설계 도면은 크게 2가지로 분류합니다.
2. 부품도와 조립도의 차이점
3. 도면상에 제품의 배치 설명
도면상에 제품을 배치할 때 정면도를 기준으로 하여 우측면도, 평면도를 배치합니다.
4. 도면상에 제품의 배치와 이해
도면 배치 이해를 위한 그림
5. 도면상에 삼각법 배치
도면상에 제품을 배치할 때 기본적으로 3각법을 따르며 이 때 정면도(Front), 우측면도(Right side), 평면도(Top)뷰를 추가 합니다. 도면 배치의 기본이며 그 외 뷰는 필요시 추가하는 것을 원칙으로 합니다.
마무리
부품이 단조롭거나 크기가 작을 경우 (스페이서와 같이 형상이 단순한) 정면도를 도면의 정 중앙에 배치하고 3각법을 적용하여 부품을 배치할 때는 지면에 가능한 꽉 차게 배치하는 것이 보기가 좋다는 점을 기억해야겠습니다.
설계 도면은 크게 2가지로 분류합니다.
1. 도면의 구분 (부품도와 조립도)

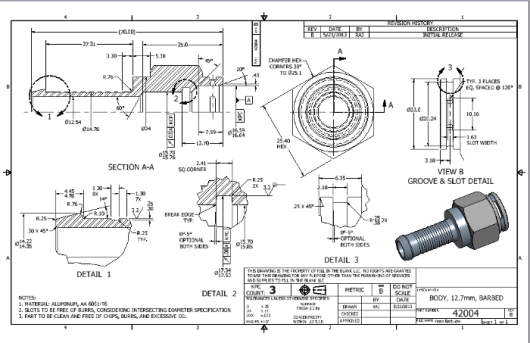

- 부품도 (Part Drawings) : 부품도는 개별 부품에 대한 치수 및 재질, 수량, 제목등의 정보를 가능한 한 상세하게 포함하고 있는 도면입니다.
- 제작을 위한 가공이나, 후처리, 공차관리등 실질적으로 부품을 제작할 때 사용합니다.
- 조립도 (Assembly Drawings) : 조립도는 모든 개별 부품들의 위치 및 부품 간의 관계도를 표시하며 개별 부품들의 조합을 표현한 것으로 재료명세서(BOM)를 포함하고 있습니다.
- 구매품과 같은 별도의 부품도면을 작성하지 않는 품목을 포함하며 제조사, 수량, 간략한 사양 등을 명시하여 구매행위를 하기 위한 기초적인 정보를 포함하고 있습니다.
- 복잡하고 부품 수량이 많은 경우 Sub-assembly 도면을 별도로 작성하여 조립 작업 시 오차를 최소화 하여야 합니다. 현장에서 조립할 때 가장 중요도 있게 보는 도면입니다.
- 부품도는 개별 부품을 제작하기 위하는 데 그 목적이 있으며 조립도는 부품 간의 관계와 구매품을 명시하는 데 그 목적이 있습니다.
부품도의 변동사항은 조립도 상에 그 즉시 반영하는 것을 목표로 하여 이는 향후 업무 수행 시 발생할 수 있는 오류를 최소화 할 수 있다는 것을 기억해야겠습니다.
3. 도면상에 제품의 배치 설명
환봉(샤프트)와 같이 입체 면이 단순할 경우 정면도를 기준으로 우측면도, 평면도를 배제할 수 있습니다.
이러한 기준은 도면을 해독할 때 필요한 정보가 충분히 있는지의 여부로 판단합니다. 삼각법에서는 정면도/우측면도/평면도를 기본으로 합니다.
다른 뷰는 필요하면 배치하는 것으로 하지만 잘 사용하지 않습니다.
- 정면도 : 제품을 정면에서 보았을 때 투영되는 그림으로 가장 중요한 뷰 입니다. 이곳에 치수를 집중해서 넣으며 도면(부품도) 상에서 가장 핵심이 되는 구간입니다.
- 우측면도 : 제품의 우측에서 보았을 때 투영되는 그림으로 정면도상에서 표현하지 못한 치수를 표기합니다.
- 평면도 : 제품을 위에서 바라보았을 때를 투영하는 것으로 정면도와 함께 가장 중요한 뷰입니다.
- 좌측면도 : 제품의 좌측에서 바라보았을 때를 투영하는 것으로 사용 빈도수가 많지 않습니다.
- 배면도 : 바닥에서 바라보았을 때를 투영한 것으로 복잡한 홀가공이나 가공부위가 있는 경우 사용합니다.
- 후면도 : 정면의 반대 방향 즉, 제품의 뒤쪽에서 바라본 것을 투영한 것으로 중요 홀이나 치수를 표기할 때 사용합니다.
- 등각뷰 : 제품을 3차원으로 명시하는 것으로 설계 검토 과정에서 오류를 줄이고 작업자의 가공 이해도를 높여 생산 시간을 단축할 수 있습니다. 3D 설계 프로그램으로 설계 후 도면 작업 시 우측 상단에 간단히 표기할 수 있습니다.
오늘날에는 3D 프로그램의 발전으로 특정 물체의 설계 형상을 등각뷰와 같이 입체적으로 확인할 수 있기 때문에 직관적이므로 검토 과정에서는 효과적이지만 가공 진행 시에는 2D를 사용하는 것을 원칙으로 합니다.

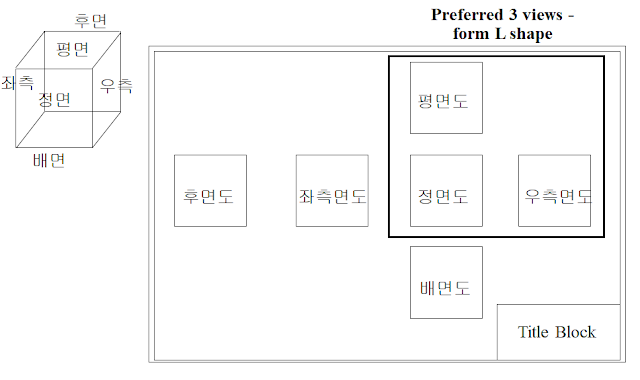

4. 도면상에 제품의 배치와 이해
도면 배치 이해를 위한 그림
- 정면도
- 우측면도
- 평면도
5. 도면상에 삼각법 배치
도면상에 제품을 배치할 때 기본적으로 3각법을 따르며 이 때 정면도(Front), 우측면도(Right side), 평면도(Top)뷰를 추가 합니다. 도면 배치의 기본이며 그 외 뷰는 필요시 추가하는 것을 원칙으로 합니다.
마무리
부품이 단조롭거나 크기가 작을 경우 (스페이서와 같이 형상이 단순한) 정면도를 도면의 정 중앙에 배치하고 3각법을 적용하여 부품을 배치할 때는 지면에 가능한 꽉 차게 배치하는 것이 보기가 좋다는 점을 기억해야겠습니다.
