Pipe ends 의 종류

A. Pipe ends의 종류

배관 자재를 유심히 관찰하면 배관의 마감 부위인 끝부분의

처리 모양에 차이가 있는 것을 발견할 수 있습니다.

이러한 외형적 특징은 배관의 연결 방식과 관련성이 있습니다.

배관의 마감 처리 방법은 4가지가 있습니다.

• Plain ends



• Beveled  ends



• Threaded ends



• Socket & Spigot Ends



1. Plain ends

Plain ends pipe figure





Plain ends 는 가장 기초적인 마감처리 방식으로 배관을 제작한 후



규격 길이로 제단하여 사용합니다. 끝부분이 평평한 상태로 되어 있으며



나사산을 가공하거나 경사진 빗각을 가공하여 다른 연결 방식으로 사용할 수 있습니다.



Plain ends 를 사용한다는 것은 Socket type fitting 에 조립한 후



용접으로 마무리 하는 방식에 적용합니다.



2. Beveled  Ends

Beveled ends pipe figure



Beveled 란 우리말로 빗각, 경사각을 뜻합니다.



Plain ends pipe 의 끝 부분에 빗각을 형성하여 사용하는 것으로



맞대기 용접(Butt weld)을 적용할 때 사용합니다.



배관과 배관 혹은 배관과 피팅의 용접 유효성을 확보하기 데 필요한



 마감처리 방식으로 빗각으로 형성된 홈은 용접 소재의 충분한 침투와



용접 선의 깔끔한 동일선 유지를 가능하게 합니다.







3. Threaded Ends

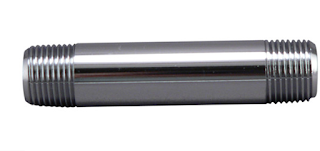

Threaded Ends pipe figure

Threaded ends 란 배관의 끝부분에 나사산을 형성하여 배관과

피팅을 연결할 때 사용하는 방식입니다.

나사식 피팅의 연결부 조립성을 위해서 Beveled(빗각)을 추가로 가공합니다.

용접을 사용하지 않기 때문에 저온, 저압의, 낮은 구경에 주로 사용합니다.



4. Socket & Spigot Ends

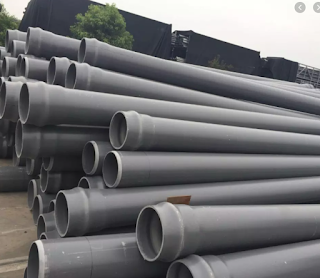

Socket & Spigot ends figure

Socket, Spigot ends 형식은 주로 덕타일 주철(Ductile iron) 혹은

GRP, GRE, PVC 와 같은 Non-metal 배관의 연결 방식에 주로 사용합니다.

배관의 끝부분이 벌어져 있어 상대 배관을 집어넣어 연결하는 방식입니다.



내용정리

파이프 배관의 끝부분의 마감처리 방식 4가지는 연결방식에 따라

구분지으며 평평한 면은 Socket weld,

빗각으로 가공된 Beveled 마감은 용접, Threaded 형식은 나사체결방식,

Spigot 은 끼어 맞춤 형식으로 사용된다는 점을 기억해야 겠습니다.
