설계 프로그램의 종류 45가지

Chandleridle 2023. 10. 25.

설계 프로그램의 종류 41가지

설계 프로그램의 종류 41가지를 한곳에 모아 봤습니다.

3D, 2D 프로그램은 설계를 위한 기능적인

제도 요소(CAD - Computer Aided Design)를 설계자에게

지원해 주는 것으로 우리가 일반적으로 알고 있는 프로그램들

외에도 많은 종류의 프로그램이 있습니다.

오픈소스 기반의 무료 버전과 상업용으로 사용하기

위해서는 별도의 금액을 지불하고 사용하는 사용 버전으로 나눌 수 있습니다.

본문에서는 총 40가지의 설계 프로그램에 대한 간략한

개요와 정보를 확인할 수 있습니다.

무료 캐드는 무엇이 있으며 2D, 3D모델링 설계 프로그램은 어떠한 것이 있는지 살펴보겠습니다.

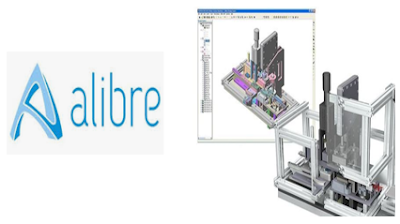

1. Alibre

분류 : 3D / 기계설계
사용 : 데모 버전 (30일) / 별도 구매 필요
대표 사용기업(홈페이지 정보) : 3M, Honeywell, NASA, YAMAHA
특징 : 3D 설계 프로그램입니다. 이름이 생소해서 처음 듣는 분들도 계실 텐데요 기본적인 인터페이스는 Inventor 나 Solidworks 와 같은 3D 설계 프로그램과 유사한 형태를 보이고 있습니다. 플러그인을 통해서 CNC, FEA, PCB 설계가 가능합니다.
홈페이지 : https://www.alibre.com/

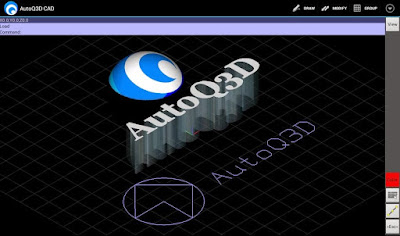

2. AutoQ3D

분류 : 2D, 3D / 기계설계
사용 : 데모 버전 (30일) / 별도 구매 필요
특징 : 가볍고 빠르다는 것을 장점으로 하고 있는 디자인 전용 프로그램입니다.
홈페이지 : http://www.autoq3d.com/

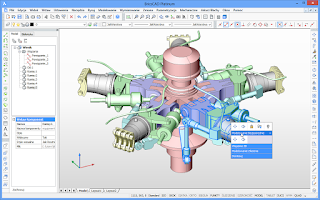

3. BricsCAD

분류 : 3D / 기계설계
사용 : 데모 버전 (30일) / 별도 구매 필요
대표 사용기업 (홈페이지 정보) : BASF , 현대, 히타치, 보쉬
특징 : 2D/3D 디자인 툴 킷을 판매하고 있으며 건축, 제품설계 및 제조업 프로젝트 관리와 개념 설계를 위한 프로그램입니다.
홈페이지 : https://www.bricsys.com

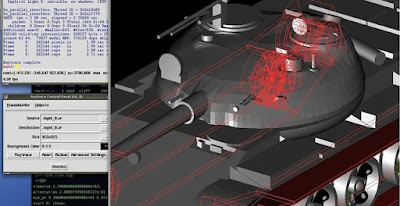

4. BRL-CAD

분류 : 3D / open source modelling program
사용 : 무료
대표 사용기업 (홈페이지 정보) : -
특징 : 지오메트리 편집과 렌더링 기능, 기하학적 분석 시스템 성능 분석 오픈 소스 플랫폼 솔리드 모델링 프로그램. 1979년에 개발 2004년에 오픈소스로 전환 미군에서 사용하는 프로그램의 하나입니다.
홈페이지 : https://brlcad.org/

5. BECKER CAD

분류 : 3D
사용 : 상용 프로그램
대표 사용기업 (홈페이지 정보) : -
특징 : 기계, 전기, 건축 관련 Design tool 입니다. 독일에서 만든 프로그램으로 2014년 data becker 가 폐쇄되고 현재는 beaker CAD 10 3D Pro 까지 개발되었습니다.
홈페이지 : https://www.mut.de/

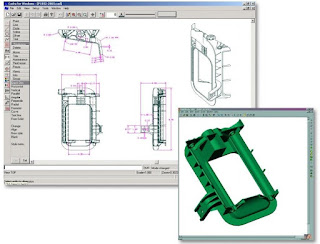

6. CADRA

분류 : 3D
사용 : 상용 프로그램
대표 사용기업 (홈페이지 정보) : -
특징 : 솔리드 모델링, 빠른 도구 모음을 바탕으로 개념 설계 탐색 및 조립 기능을 수행할 수 있습니다.
홈페이지 : https://www.mentor.com/products/mechanical/cadra/

7. CATIA

분류 : 3D
사용 : 상용 프로그램
대표 사용기업 (홈페이지 정보) : 자동차, 비행기 관련 업체 외
특징 : 3D 설계 프로그램 중에서는 가장 최상위에 속하며 자동차나 항공기처럼 곡선이 많은 설계에 특성화되어 있는 기계설계 프로그램입니다. 좌표 설정 및 UCS 기능이 막강하며 Sketch 기능에 있어서는 타에 추종을 불허합니다.
고급 기능으로 갈 수록 그 진가를 발휘하는 프로그램입니다.
금형 설계에도 사용하며 판금 피처 기반의 모델링 전용 툴을 제공합니다. 판금 작업을 위한 역 설계 기능이 포함되어 있고 전요요 도면을 생성할 수 있습니다.
홈페이지 : https://www.3ds.com/products-services/catia/

8. Cimatron

분류 : 3D
사용 : 상용 프로그램
대표 사용기업 (홈페이지 정보) : -
특징 : 금형, 다이케스팅, 부품 제조업
홈페이지 : https://ko.3dsystems.com/

9. Corel CAD

분류 : 2D/3D
사용 : 상용 프로그램
대표 사용기업 (홈페이지 정보) : -
특징 : DWG 기반 설계 프로그램
홈페이지 : https://www.coreldraw.com/en/product/corel-cad/

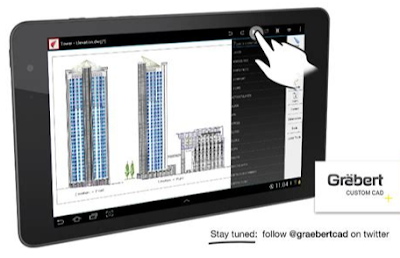

10. Graebert Ares

분류 : 2D DWG / 기계설계
사용 : 상업용 프로그램 (30일 데모 지원)
특징 : DWG를 기반으로 하는 2D 설계 프로그램입니다. 데스크톱, 모바일, 클라우드 기능을 사용할 수 있으며 클라우드 기능을 사용해서 언제 어디서든 접속할 수 있는 장점을 가지고 있습니다.
홈페이지 : https://www.graebert.com/

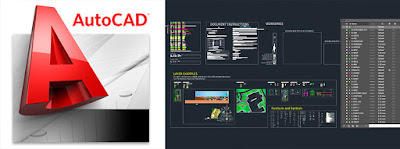

11. AUTOCAD

분류 : 2D DWG / 기계설계
라이센스 : 상업용 프로그램 (30일 데모 지원)
특징 : DWG를 기반으로 하는 설계 프로그램입니다. AUTODESK 사에서 서비스 하는 제품으로 도면을 그리는 사람이라면 누구나 알고 있는 프로그램입니다. 승합차 하면 봉고, 굴삭기 하면 포크레인 처럼 이미 2D Cad 프로그램의 대명사가 된 AUTOCAD 프로그램 가장 대표적인 2D 설계 프로그램입니다.
홈페이지 : https://www.autodesk.co.kr

12. PTC Creo Elements

분류 : 3D
라이센스 : 무료
특징 : 무료 3D CAD 프로그램
홈페이지 : https://www.ptc.com/en/products/cad/elements-direct/modeling/express

13. EliteCAD

분류 : 2D/ 3D
라이센스 : 상용 프로그램
특징 : 건축용 3D 모델링 설계 프로그램 건축가 및 기획자 도시기획용.
홈페이지 : https://www.ptc.com/en/products/cad/elements-direct/modeling/expres

14. FreeCAD

분류 : 3D
라이센스 : 무료 / 오픈소스
특징 : 오픈소스 기반 무료 3D 설계 프로그램, 기계공학 및 구조, 공학적으로 사용이 가능한 프로그램으로 파이썬 언어를 사용하여 개발된 프로그램이며 오픈소스 기반 설계 프로그램 중에 가장 인기있는 프로그램 입니다.
홈페이지 : https://www.freecadweb.org/

15. Fusion360

분류 : 3D
라이센스 : 상용 프로그램
특징 : AUTO Desk 사에서 판매하는 설계 프로그램으로 클라우드 기반으로 장소에 제약없이 접속이 가능합니다. Inventor 와 유사한 사용자 환경을 제공하므로 손쉽게 사용할 수 있으며 설계 초보자도 어렵지 않게 사용이 가능합니다.
홈페이지 : https://www.autodesk.com/products/fusion-360/overview
Inside Insight Fusion 360 관련 글 보기 Fusion 360 둘러보기

16. Gstarcad

분류 : 2D
라이센스 : 상용 프로그램 / 영구적
특징 : 전 세계적으로 50만명이상의 사용자를 갖고 있는 DWG 기반 캐드 설계 프로그램입니다. 디자인 센터라고 하는 기능을 통해서 자주 사용하는 블럭이나 요소를 꺼내 쓸 수 있는 기능이 포함되어 있어 효과적인 제도 환경을 지원합니다.
홈페이지 : http://www.gstarcad.net/cad/

17. Hicad

분류 : 2D / 3D
라이센스 : 상용 프로그램
특징 : 2D 및 3D 설계 모델링 작업을 지원하며 제품의 개발 및 설계 판금 배관, 플랜트 공사에 사용하는 프로그램입니다.
홈페이지 : https://www.isdgroup.com/en/products

18. IntelliCAD

분류 : 2D
라이센스 : 상용 프로그램
특징 : DWG를 기반으로 하는 저가형 2D 설계 프로그램입니다. AutoCAD와 유사한 명령어를 지원합니다.
홈페이지 : https://www.intellicad.org/

19. Inventor

분류 : 3D
라이센스 : 상용 프로그램
특징 : 오토데스크 사의 3D 설계 프로그램입니다. AutoCAD와 호환성이 뛰어나고 DWG를 변환하여 CAD로 불러올 때 가장 접근성이 우수합니다. Catia나 Solidwork 대비 시장에 들어와 인지도를 쌓기까지 시간이 걸렸으나 시간이 갈수록 제품의 안정성과 성능이 향상되고 있습니다. 기계 설계 관련 취준생이나 학생들에게 가장 인기가 많은 프로그램입니다. Inventor 2019 버전에서는 성능이 놀랍도록 향상되었습니다. 이전 버전에 비해서 프로그램의 안정성이 높아졌고 대용량 조립 시에도 속도가 조금은 향상된 것을 느낄 수 있습니다. 대체적인 평은 2019를 기준으로 인벤터의 성능이 많이 발전했다는 것을 여러 설계자를 통해 들을 수 있었습니다. 3D 모델링 형상의 2D 전환 작업 즉 도면 작업에서 다른 3D 설계 프로그램보다 가장 앞서 있으며 높은 수준의 도면 작업이 가능합니다.
홈페이지 : https://www.autodesk.co.kr/

20. LibreCAD

분류 : 2D
라이센스 : 무료 / 오픈소스 프로그램
특징 : 무료 오픈소스 CAD 프로그램. 무료로 사용할 수 있는 2D 설계 프로그램입니다.
홈페이지 : https://librecad.org/

21. Microstation

분류 : 3D
라이센스 : 상용 프로그램
특징 : 기본 파일 형식은 DGN을 사용하는 건축 및 플랜트 엔지니어링 산업용 설계 프로그램입니다.
홈페이지 : https://www.bentley.com/ko/products/brands/microstation

22. NanoCAD

분류 : 2D
라이센스 : 무료 / 상용 프로그램
특징 : DWG 기반 2D 설계 프로그램입니다. Pro 버전과 Plus 버전으로 나뉘어 있습니다. 홈페이지 다운로드에서 제일 밑에 부분에 보면 Nano CAD Free 버전이 있습니다. 무료로 사용할 수 있습니다. 꽤 괜찮은 DWG Draft 프로그램입니다. 기존의 CAD 프로그램과는 조금 다른 점이 있다면 Auto Dimension과 같은 독특한 기능이 제도환경에 효율성을 올려주는 점이 있습니다. 기존 CAD프로그램에 익숙하다면 명령체계 및 인터페이스에서 이질감을 느낄 수 있습니다. 또한 AutoCAD 에서 사용할 수 있는 각종 애드인(리습이나 플러그인)을 사용할 수 없다는 것이 아쉬운 부분입니다.
홈페이지 : https://nanocad.com/products/

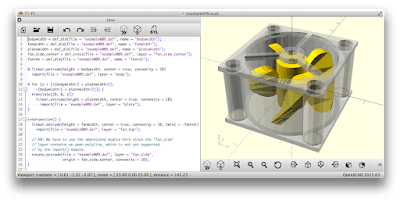

23. OpenSCAD

분류 : 3D
라이센스 : 무료
특징 : C언어를 사용해서 모델링하는 방식이며 오픈소스 프로그램입니다. 컴퓨터 언어를 사용한 작업 방식이 프로그래밍 하는 방식 같다 해서 프로그래머의 3D 모델링 프로그램이라고 부르기도 합니다.
홈페이지 : http://www.openscad.org/

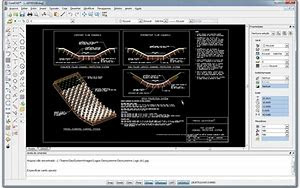

24. ProgeCAD

분류 : 2D
라이센스 : 상용 프로그램
특징 : DWG기반 설계 프로그램으로 2016년에 한국에 소개가 되기 시작했습니다.
홈페이지 : http://www.progecad.co.kr/main/main.php

25. QCAD

분류 : 2D
라이센스 : 무료
특징 : 2차원 기반 DWG 오픈 소스 응용 설계 프로그램
홈페이지 : https://www.qcad.org/en/

26. SKETCHUP

분류 : 3D
라이센스 : 무료 - 일부 기능(Pro 버전) 을 사용하기 위해서는 상용으로 전환해야 합니다.
특징 : 건축, 인테리어, 조경, 토목, 기계 공학 용 프로그램으로 요즘 가장 핫 한 모델링 프로그램이 아닌가 싶습니다. 쉽고 간단하고 하지만 기존의 프로그램과 사용 방식에 차이가 있기 때문에 적응하는 데는 조금 시간이 걸리지만 쉽고 빠르게 사용이 가능하다는 점과 많은 사람들의 정보를 공유할 수 있는 3D Warehouse 공유 기능까지, 클라우드 기반으로 사용이 가능합니다.
홈페이지 : https://www.sketchup.com/
Inside Insight 스케치업 관련 글 보기 구글 스케치 업 화면 설명

27. Solid Edge

분류 : 3D
라이센스 : 상용 프로그램
특징 : 3차원 기계설계 프로그램으로 카티아, 인벤터, 솔리드 웍스와 더불어 많이 사용하는 설계 툴 중에 하나입니다.
홈페이지 : https://solidedge.siemens.com/ko/

28. Solid Works

분류 : 3D
라이센스 : 상용 프로그램
특징 : 전 세계적으로 16만 이상의 기업들이 사용하고 있을 정도로 가장 인기 있는 3차원 기계 설계 프로그램입니다. 우리나라의 중소기업들은 이미 많은 곳에서 사용하고 있으며 카티아, 인벤터, 솔리드 웍스와 함께 가장 인기 있는 설계 프로그램 중에 하나 입니다.
판금 프레스 슬계를 위한 스트립 설계를 지원하며 부품의 전개도 작성 기능이 포함되어 있습니다. 스프링백을 보상하고 딥 드로잉을 계산, 자동으로 견적을 산출하는 기능이 포함되어 있습니다.
홈페이지 : https://www.solidworks.com/

29. SolveSpace

분류 : 3D
라이센스 : 무료
특징 : 파라 메트릭 2D / 3D CAD 입니다.
홈페이지 : http://solvespace.com/index.p

30. Spaceclaim

분류 : 3D
라이센스 : 상용 프로그램
특징 : 2014년 해석으로 유명한 Ansys에서 인수하였습니다. 3D 설계 프로그램입니다.
홈페이지 : http://www.spaceclaim.com/en/default.aspx

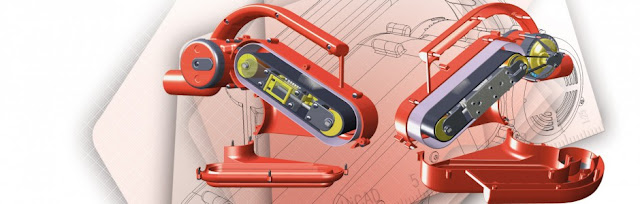

31. T-FLEX

분류 : 3D
라이센스 : 상용 프로그램
특징 : 기계 공학에 초점을 맞춘 파라 메트릭 3차원 설계 프로그램입니다.
홈페이지 : http://www.tflex.com/

32. VariCAD

분류 : 3D
라이센스 : 상용 프로그램
특징 : 체코에서 개발한 기계 공학에 초점을 맞춘 설계 프로그램 입니다.
홈페이지 : https://www.varicad.com/en/home/

33. ZWCAD

분류 : 2D / 3D
라이센스 : 상용 프로그램
특징 : 비교적 저가로 구매할 수 있는 프로그램으로 2D와 3D 설계로 나누어져 있습니다. 금형 설계에 많이 사용하며 InteliCAD 엔진을 사용합니다.
홈페이지 : https://www.zwsoft.com/

34. Designspark Mechanical & Electrical

분류 : 3D
라이센스 : 무료
특징 : 기계, 전기관련 엔지니어링 설계 프로그램입니다. 무료로 사용할 수 있으며 독특하면서 재미있는 사용자 환경이 구축되어 있습니다. Mechanical 버전과 Electrical 버전 두가지 중에서 필요한 것을 설치하여 사용하면 됩니다.
홈페이지 : https://www.rs-online.com/designspark/electrical-software

35. WSCAD

분류 : 2D
라이센스 : 상용 프로그램
특징 : 전기관련 도면 작성에 특성화 되어 있으며 P&ID, 유체 공학관련 설계를 진행할 수 있습니다.
홈페이지 : https://www.wscad.com/en/

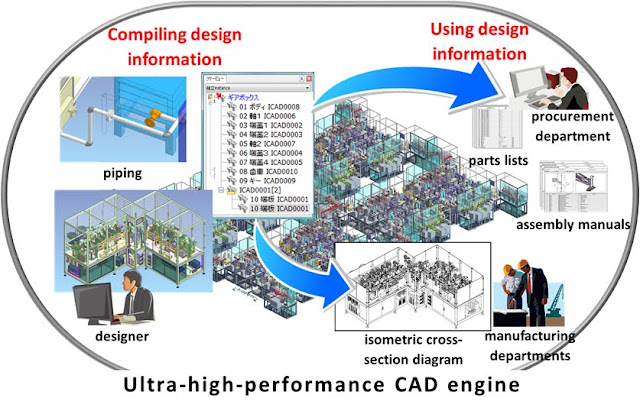

36. iCAD

분류 : 3D
라이센스 : 상용 프로그램
특징 : 3D 데이터 내에서 설계 정보를 제조 프로세스와 접목시켜 향상된 효율성 제공 -설계자와 제조 공정의 부서별 협업에 최적화된 프로그램
홈페이지 : https://www.fujitsu.com/global/

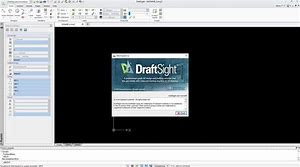

37. DRAFTSIGHT - 2019.01.21 추가

분류 : 2D
라이센스 : 무료 유료/ Professional 버전은 유료
**2019.07년17일 내용 업데이트 : Draftsight 는 더이상 무료버전을 서비스 하지 않습니다. 2019년 3월을 기점으로 유료로 전환되었습니다. 다만 년간 사용 비용이 저렴하다는 장점을 가지고 있습니다.
특징 : Solidworks 로 유명한 다쏘시스템에서 판매 서비스하는 DWG기반 2D 설계 프로그램입니다. 무료 버전은 상업적으로 사용할 수 있으며 기본적인 2D설계를 위한 기능이 포함되어 있습니다. 명령어가 거의 동일하여 기존 CAD 사용자도 빠르게 적응할 수 있습니다. 무료 2D CAD 입문자에게 적합한 프로그램입니다. overkill 등의 고급기능을 사용하기 위해서는 Professional 버전이 필요합니다.
홈페이지 : https://www.3ds.com/products-services/draftsight-cad-software/

38. VISI CAD/CAM.

분류 : 3D
라이센스 : 유료
특징 : 금형 다이케스팅, 목업, 판금, 서페이스, 솔리드 모델링에 최적화 되어있으며 금형 산업에서는 인지도가 높은 3D 프로그램입니다. CAD/CAM/CAE 를 지원합니다. 프로그램이 가볍고 빠르게 작동합니다. 솔리드를 늘리고 줄이고, 수정 편집을 매우 빠르게 진행할 수 있습니다. 특히 곡면설계에 있어서는 탁월한 성능을 자랑합니다.
프레스 가공에서 재료편을 설계하는데 사용합니다.
FEA 기능은 포함되어있지 않습니다.
홈페이지 : www.verosoftware.com

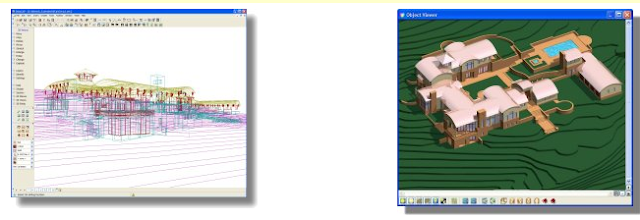

39. DataCAD

분류 : 2D
라이센스 : 유료
특징 : 건축 설계용 ACE CADD 프로그램
홈페이지 : www.datacad.com

엔지니어링 설계 프로그램

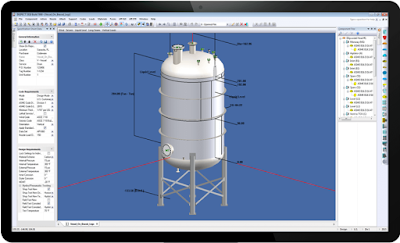

40. COMPRESS - 압력 용기 설계 소프트웨어

분류 : 3D
라이센스 : 유료 (상용프로그램)
특징 : 압력용기로 구분되는 Vessel 류의 Design 에 특화되어 있는 프로그램입니다. Design 조건에 값을 입력하면 권장 사항을 자동으로 제시하는 기능을 갖고 있습니다. 압력용기를 전문으로 제조하는 회사들에서 사용하며 국내 인지도가 높지는 않습니다.
홈페이지 : https://www.codeware.com/

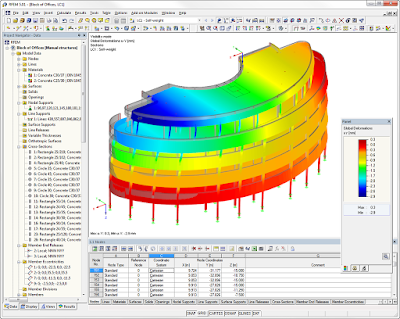

41. RFEM 사일로, 저장탱크 설계 소프트웨어

분류 : Engineering Design Tool - 3D
라이센스 : 유료 (상용프로그램)
특징 : Dlubal 소프트웨어에서 서비스하는 RFEM 은 사일로, 저장탱크와 같은 구조물의 설계에 적합한 Engineering Design Tool 입니다.
홈페이지 : https://www.dlubal.com/en

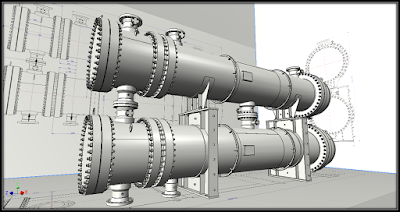

42. 3D PV 압력용기 설계 소프트웨어

19.11.21 익명 댓글로 알려주신 내용을 바탕으로 정보를 모아봤습니다.
분류 : Engineering Design Tool - 3D
라이센스 : 유료 (상용프로그램)
특징 : 홈페이지에서 구동 영상을 보면 Autodesk Inventor 에서 사용한다는 것을 알 수 있습니다. 다시 말해 3D PV를 사용하기 위해서는 Autodesk Inventor 프로그램이 설치되어 있어야 하며 Add-in 형식의 iLogic 을 사용해서 Inventor 내에서 압력용기, 열교환기와 같은 장치류의 설계를 보다 빠르게 진행할 수 있습니다. 기본적인 모델링 트리는 Inventor 를 사용하며 압력용기 관련 부품들이 라이브러리 형식으로 A,B,C,D 와 같은 기준 값을 입력후 출력되는 모델링을 그대로 가져다 사용하는 방식이라 설명하고 있습니다. 개인적으로는 인벤터에서 구동된다는 점이 굉장히 인상적이며 압력용기 관련되어 빠른 설계가 가능하다는 점에서 높은 점수를 주고 싶습니다.
홈페이지 : https://secadsolutions.com/program.html

43. TOP Solid

분류 : 프레스 금형 설계 프로그램
라이센스 : 유료 (상용프로그램)
특징 : 프레스 금형 설계 툴로써 판금 부품을 인식하고 전개도를 작성합니다. 밴딩 허용량을 자동으로 계산하며 프레스 설계에 필요한 스트립을 작성하고 관련 부품의 연관성을 검토할 수 있습니다. 판금 전개도작성시 공구의 재료 변형을 고려 합니다. FEA 기능은 포함되어 있지 않습니다. Visi 의 경쟁 프로그램입니다.
홈페이지 : https://www.topsolid.com/

44. LOGOPRESS

분류 : 프레스 금형 설계 프로그램
라이센스 : 유료 (상용프로그램)
특징 : 솔리드웍스에 애드인 형식으로 사용하는 프로그램으로 3D 조각을 펼치는 기능과 문제 영역을 찾아 분석하는 기능, 스트립을 생성하는 기능이 포함되어 있습니다. 펀치와 다이를 자동으로 기능이 포함되어 있습니다.
홈페이지 : https://www.logopress.com/

45. AutoForm

분류 : 금형 Forming 설계 프로그램
라이센스 : 유료 (상용프로그램)
특징 : 설계 제품형상의 포밍을 설계하며 다이의 페이스를 설계하는 기능이 포함되어 있습니다. 툴링 스탬핑을 위한 최적화를 지원합니다.
홈페이지 : https://www.autoform.com/
