배관 Fitting 이란 배관 내 유체의 흐름을 분기하거나 배관과
배관을 연결하고 기타 특정 목적을 위해 사용되는 배관 부속품을 총칭하는 단어입니다.
예를 들어 배관의 구경을 축소, 확장할 때는 레듀서(Reducer)를
사용하고 분기점을 만들 때, 티(Tee), 엘보우(Elbow)를 사용하며
온도계, 압력계와 같은 계장류, 검사 접속 구를 구성할 때
커플링이나 어댑터를 부착하여 사용합니다.
Olet과 Boss 또한 배관 Fitting 범주 안에 들어 있는 요소이지만
외형적으로 자세히 살펴보기 전에는 구분하기가 쉽지 않을 정도로
유사한 형태를 띠고 있습니다.

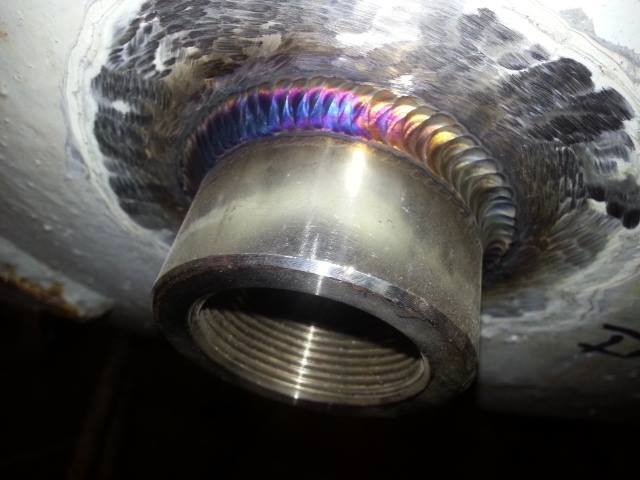

- 아래 사진의 용접돼있는 Fitting이 Coupling 인지, Boss 인지 혹은 Olet 인지 명확히 구분하기 어렵습니다.
이러한 외형적 유사함은 이를 구별하지 못하게 하고
뒤섞여서 생각하는 혼동을 야기합니다.
Olet과 Boss의 외형적 차이점
아래 예시를 위한 사진의 Olet과 Boss는 원형 형태의
외형에 하부 배관에 접속, 용접을 위한 챔퍼가 구성된 것이
외형적으로 유사한 형태를 띠고 있습니다.
외형적으로 보다 명확한 구분을 위해 그림을 살펴보겠습니다.
- Olet 은 하부 배관 접속 부가 배관 외측 R에 맞게 Round가 형성되어 있습니다.
- Boss는 하부 배관 접속 부가 45˚ 의 모따기(Champer) 구성되어 있습니다. 이는 용접 유효성과 작업성을 용이하게 하기 위함입니다.
외형적으로는 배관 접속부가 Olet은 R, Boss 는 C 가 되어있다는 것을 확인할 수 있습니다.
Olet과 Boss 둘 다 배관의 접속을 위한 분기점을 형성하는데
필요한 배관 부속품이라는 공통점을 가지고 있으나
어떠한 차이점이 있을 것일까요?
Olet의 개요
Olet은 파이프 라인이나 관로에 부착되어 다른 파이프
혹은 관로와 관로를 연결하는 배관 부속 자재 입니다.
Olet은 Outlet의 줄임말입니다.
Olet 은 Weldolet, Sockolet, Threadolet 주요 세 가지 종류가 있습니다.
- Weldolet : Weldolet은 파이프와 용접을 통해 연결되는
형태이며 용접 방법으로 파이프 라인에 부착합니다.
- Sockolet: Sockolet은 주 파이프와 소켓 용접 방법으로
연결되는 형태이며 소켓 용접을 적용하여 부착합니다.
- Threadolet : Threadolet은 나사 용접 방식으로
연결되는 형태입니다.
Olet시리즈는 파이프 라인과 부속품을
연결하는데 주로 사용합니다.
소재와 압력 등급에 따라 적용 범위를 지정해서 사용합니다.
현장에서 배관 분기를 위해 사용하는
Pipe branch out fitting 을 호칭할 때 Olet이라는 용어를 사용하는데
사실 Olet 은 Bornney Forge 라는 회사의 등록상표입니다.

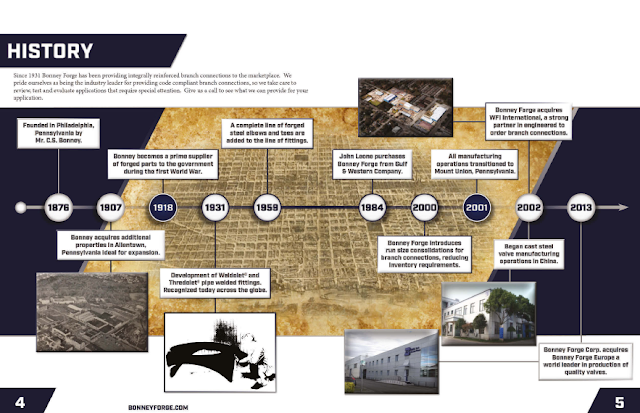

아래 Bornney Forge History 를 통해 1931년에
Weldolet과 Thredolet 을 개발하였다는 사실을 알 수 있습니다. (아래 그림 참조)
- Weldolet, Thredolet, Elbolet, Sockeolet 제조 시리즈
- 제품군에 Olet 이 뒤에 있다는 것은 상표 등록이 되어
- 있다는 것을 뜻하며 오늘날 파이프 브렌치 부속품의 대명사로 불리우고 있습니다.
Olet 은 파이프 배관을 분기할 때 사용하는 대표적인
브랜치 피팅으로 알려져 있으며 일반적인 분기 Fitting 과는
조금은 특수한 목적으로 사용됩니다.
Olet 시리즈는 압력 배관의 대표적인 Code 인 ASME B31.3 의
설계 기준에 맞춰져 설계 되어 있습니다.
B31.3 Chapter V 에서는 Pipe branch 연결에 대한
설계 기준을 기술하고 있으며 Olet 은 이러한
기준을 충족시킨다는 것을 의미합니다.
제조형식은 단조이며 맞대기 용접, 소켓 용접, 나사
연결 세 가지 유형이 대표적입니다.
Olet은 총 두 가지의 규격이 적용되어 있음과
동시에 두 가지 규격을 모두 충족한다는 것을 뜻합니다.
- ASME Code for pressure piping, ASME B31.3
- MSS SP-97 Integrally reinforced forged branch outlet fittings-socket welding, threaded, and buttwelding ends.
*MSS SP-97 에서는 Branch outlet 에 대한 설계 기준만을 기술하고 있습니다.
반응형
Boss의 개요
Boss는 매우 짧은 길이의 파이프이며 한쪽 끝이
챔퍼가 나있으며 반대편에 Socket 형태 혹은 Thread 형태로 구성되어 있습니다.
챔퍼부의 목적은 Pipe 에 구멍을 뚫을 때 Boss의
내경 크기로 홀 작업을 하고 그 위에 보스 안착한 후 용접 작업을 거치게 됩니다.
Boss 는 Forged fittings의 범주에 포함됩니다.
ASME B16.11 Forged fittings, socket-welding and threaded
에서 Boss 규격의 표준을 찾아 볼 수 있습니다.
B16.11 에서는 B31.3과 달리 단조 배관 부속품에
대한 표준 규격만(치수)을 제시하고 있습니다.
- Coupling
- Half-coupling
- Boss
- Cap
- Couplet
앞선 그림에서 기술한 것처럼 하부 배관 접속부가 45˚챔퍼로 제작되어 있습니다.
Boss 가 Coupling 의 일종으로 보여질 수도 있으나
ASME B16.11 에서는 Boss를 하나의 배관 부속품으로 지정하고 있습니다.
Olet 과 Boss 내용정리
본문에 기술한 내용을 바탕으로 Olet 과 Boss의
내용과 차이점을 정리해보았습니다.
Olet과 Boss 두 가지 모두 배관 부속품에
- Olet과 Boss 는 외형적으로 유사한 형태를 띠고 있으나 외형적으로 Olet 은 하부에 R 이, Boss 는 C(Champer)가 형성되어 있습니다.
- Olet은 ASME B31.1, MSS SP-97 두 가지 규격을 적용합니다.
- Boss는 ASME B16.11 한 가지 규격을 적용 합니다.
- Olet 은 Pipe branch out fitting 에 속합니다.
- Boss는 Pipe fitting 에 속합니다.
- Olet 은 ASME B31.1 Chapter V의 Pipe branch 접속구 설계 기준을 충족합니다.
Olet과 Boss 두 가지 모두 배관 부속품에
속하고 목적은 동일하다 할 수 있습니다.
다만 기능적인 측면에서 봤을 때 Olet 은 용접성의
유효성과 불안정성을 해소하기 위한
ASME B31.1 의 접속구 설계 기준을 충족시킨다는 점에서
가장 큰 대조를 이룬다고 할 수 있습니다.
Severe 서비스에 사용하는 압력을 받는 배관이나
용기의 분기 배관에 정해진 설계 기준에 따라
Reinforce pad type 분기관 부착과 같은
특정 기준에서 요구하는 용접 기준치를 충족시켜야
할 때 Olet 을 고려해야 합니다.
Boss 는 일반적으로 많이 사용되는 접속구로 경제성이
우수하며 부품의 유효성이 높아 사용 빈도수가 많지만
앞서 기술한 것처럼 용접 접속구의 설계 기준치를
100% 충족 시키지 않는 다는 점에서 용접시 요구되는
특정 사양 기준을 충족해야 하는 지점에서의 사용에는
제한을 받을 수 밖에 없다는 점을 기억해야 겠습니다.
