Vessel 과 Tank 의 차이점



플랜트 산업에서 용기관련 장치류를 지칭할 때 사용하는 용어인 Vessel, Tank

두 가지 모두 "액체나 물질을 담는"이라는 사전적 의미를 내포하고 있습니다.

따라서 이러한 용어적 공통점은 혼동을 야기할 수 있는 요인으로 작용합니다.





저장 방식의 구분



플랜트 공정관리에서 중요한 업무 중에 하나는 공정에 사용되는 재료(액체, 가스, 고체)를

보관하는 것으로 4가지 공정 재료로 구분되며 이는 저장 방식에 차이점이 있습니다.



1. 유동성 (액체, 가스, 증기)
2. 고형성 (고체물질)
3. 휘발성 물질
4. 비휘발성 물질



다시 말해 물질의 상(Phase)이 갖는 특성과 압력, 온도 조건 등



필요한 요건에 따라 각기 다른 저장 방식을 필요로 하며



저장 용량에 따라 구분합니다.





구분	물질의 종류에 따른 저장 방법
유동성 (액체,가스,증기)	Pressure Vessel
고형성 (고체물질)	Silo, Over pads
휘발성 물질	Floating Roof tank
비 휘발성 물질	Fixed Roof tank



재료를 보관할 때 크기가 작은 고형성 물질은 작은 Bag 에 보관할 수 있으며

크기가 클 경우 사이로(Silo)를 사용할 수 있습니다.

유동성 물질 또한 비 휘발성 안전한 정도에 따라 작은 용기에 보관할 수 있습니다.

고형성 물질이 대기에 노출되어도 상관없을 때는 덮개를 사용하는 방법도 있습니다.





물을 포함한 비휘발성 물질의 경우 용량에 따라 General Tank, 혹은

Storage tank(Fixed roof type) 을 사용합니다.

비 휘발성 물질의 대용량 저장이 필요한 경우 적용 가능한 방법은 Tank 입니다.





대용량의 휘발성 물질을 저장할 때는 Vessel 형식과 Tank 두 가지 형식을

적용할 수 있는데 저장 용량이 크고 휘발성 물질의 포함 여부에 따라

Floating roof (부유식) 저장 탱크를 고려해야 합니다.





가스나 액체, 증기, 휘발성이 높은 저 용량의 물질을 저장할 때는

Vessel 을 사용해야 하며 부피가 클 경우에는

Spherical vessel (구면형 용기) 를 적용해야 합니다.







Vessel과 Tank 의 차이점



플랜트 산업에서 사용하는 Vessel 과 tank 의 용어의

사전적 의미는 다음과 같습니다.



• Vessel : 용기 내부의 진공을 포함한 압력,

• 온도를 견디고 발화시 발화 압력을 견딜 수 있도록 설계된 밀폐 용기.



• Tank : 물과 같은 비 발화 물질을 저장하는 목적의 용기.



Vessel 과 Tank 두 가지 용어 모두 공통적으로

무엇인가를 담는 "용기" 라는 뜻을 포함하고 있습니다.

때로는 이 두 가지 용어를 혼용하고 번갈아 사용하는

경우가 있지만 구분을 짓는 경계는 명확합니다.



• Vessel : 높은 설계 압력을 갖는 용기 (설계 압력 15 psig 이상)



• Tank : 낮은 설계 압력(대기압)을 갖는 용기 (설계 압력 15 psig 이하)



ASME, API 650 에서는 Vessel을 설계 압력 15 psig (1.034 bar) 이상의

높은 압력에서 동작 가능한 용기로 정의하고 있습니다.

설계 압력이 15 psig 이하의 용기의 설계시 이를 Atmospheric 탱크로 구분합니다.





Vessel 목적으로 제작된 장치류는 탱크류 목적의 유체를 저장하는데

사용할 수 있으나 Tank 목적으로 설계 제작된

장치류는 Vessel 목적으로 사용할 수 없습니다.





Vessel과 Tank 의 외형적 차이



아래 그림은 Vessel 과 Tank 의 외형적 차이를 예시한 사진입니다.

Vessel 은 압력을 견딜 수 있는 설계 구조 (원형) 형태를 띠고 있으며

Tank 는 바닥 면이 평평한 구성 요소를 갖고 있습니다.

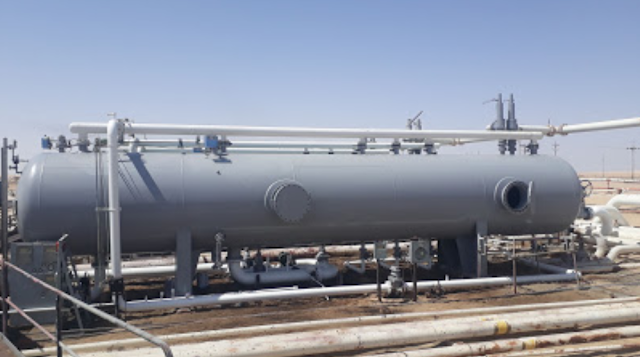

Vessel

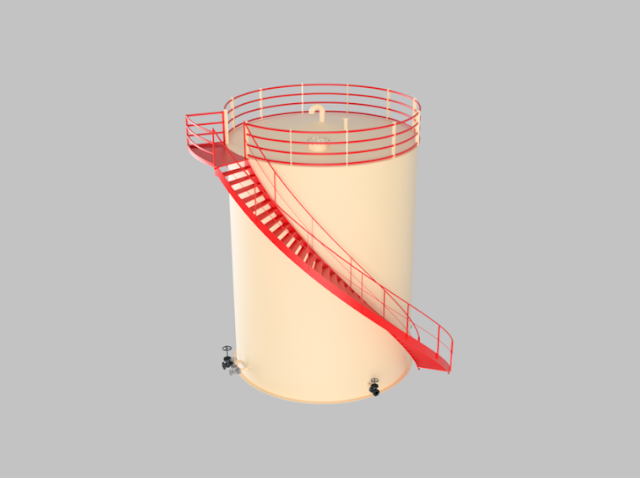

Storage(water) tank

내용정리





Vessel 과 Tank 를 적용하는 기준은 물질의 특성



(고형성, 유동성, 휘발성, 비 휘발성, 가스, 증기, 기체)과 저장 용량에 따라

선택하며 Vessel 은 설계 압력이 15 psig 이상인 구면형 형태의 장치류를,

Tank 는 설계 압력이 15 psig 이하의 바닥면이 평평한 형태의

장치류라는 차이점이 있다는 것을 기억해야겠습니다.
