[52회] Nozzle location의 이해

P&ID보는 법 기초

[52회]

Nozzle location의 이해

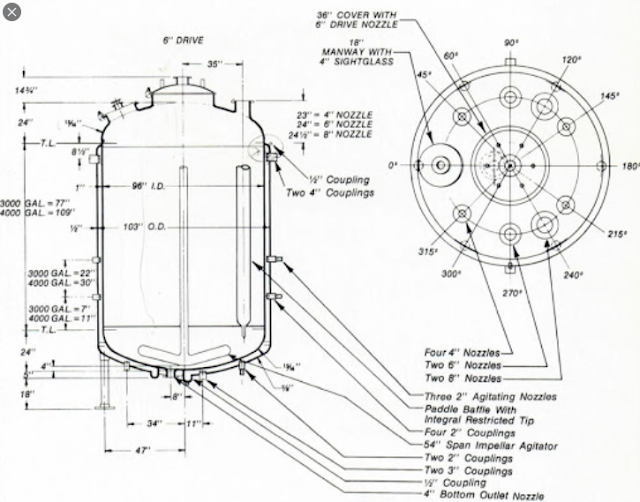

Nozzle location 이란 열교환기, 증류탑, 기수분리기와 같은 밀폐 압력 용기의 Nozzle 위치를 표기한 것으로 Nozzle 의 접속부 형식, 높이, 방향, 위치 확인하기 위한 도면을 말 합니다. 아래 그림과 같이 Nozzle 의 위치를 높이와 각도(방향)으로 표기하여 제 삼자로 하여금 이를 파악하고 현장 설치 및 상업운전, 유지보수시에 필요한 Nozzle 관련 정보를 제공합니다.

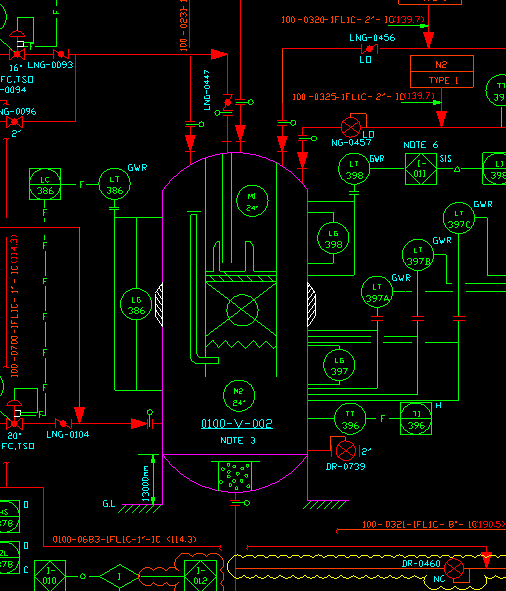

위의 그림은 Nozzle location 을 표기한 도면이며 아래 그림은 P&ID 상의 압력용기에 대한 일부분을 캡쳐한 것으로 두 가지의 도면의 차이점은 P&ID 상에 Nozzle 위치는 실제 위치와  같지 않다는 것 입니다. 다시말해 P&ID 상에 Nozzle 위치는 2차원적인 위치 정보를 포함하고 있으나 Nozzle location drawing 에서는 Nozzle 각도, 높이와 같은 3차원적인 위치 정보를 포함하고 있다는 점이라는 것 입니다. 특정 장치류 용기 형식은 데이터 시트를 통해서도 확인할 수 있습니다.



P&ID 에 Nozzle 위치를 표기할 때는 가능한 실제 상태와 비슷한 위치에 표기하는 것을 원칙으로 합니다. 다시 말해 Drain 과 같은 배수용 nozzle 은 장치류 바닥면(아래쪽) 에 위치하고 Vent 와 같은 가스 배출용 nozzle 은 장치류 상부에 위치하는 것처럼 기본적인 기능에 따른 위치와 높이를 최소한적으로 고려하여 배치해야 한다는 것을 기억해야 겠습니다.





압력용기를 제작을 위해 General arrangement drawing, Nozzle location drawing 과 같이 기초 도면을 작성할 때 P&ID 를 우선적으로 확인하여 필요한 Nozzle 을 배치하는데 여기서 중요한 것은 P&ID 상에 표기되지 않은 Nozzle 은 압력용기 Drawing 에도 포함되지 않은 가능성이 크다는 것 입니다. 따라서 P&ID 상에 Nozzle 을 구성하고 배치할 때 누락되는 일이 없도록 주의해야 합니다.

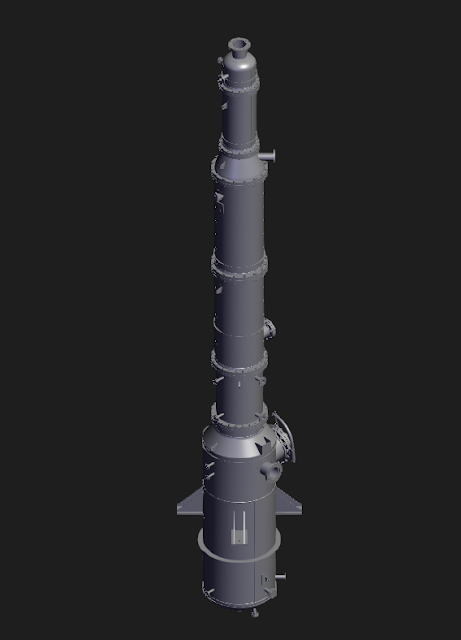

* 압력용기에는 각기 다른 목적의 노즐이 방향과 높이를 갖고 배치되어 있습니다. P&ID 를 기준으로 작성하되 Nozzle location drawing 에는 노즐의 형식 (Nozzle no. flange type, rating) 과같은 상세 정보를 포함합니다.



Nozzle 의 종류



• Process nozzle : 공정유체가 유입 배출되는 주요 배관 노즐을 뜻 합니다. 열교환기의 냉각수 in/out, Separator 의 process in/out 과 같이 주요 공정 유체의 in/out 접속에 필요한 가장 중요한 nozzle 을 말 합니다.
• Instrument nozzle : 온도게이지, 압력게이지와 같은 계측기를 접속하기 위한 노즐입니다.
• Overflow nozzle : 용기안의 적정수위를 유지하기 위한 배수 장치(오버플로우) 연결을 위한 접속 노즐입니다.
• Pressure protection nozzle : 용기안의 유체를 방출하여 압력을 낮추기 위한 안전밸브와 같은 장치류를 접속하기 위한 노츨입니다.
• Vacuum protection nozzle : 용기안의 과도한 진공형성을 방지하기 위한 진공파괴밸브, 유지밸브를 부착하기 위한 노즐입니다.
• Free vent nozzle : 용기 환기시 밸브를 부착하기 위한 노즐입니다.
• Drain nozzle : 용기안의 유체를 배수를 위한 접속구를 부착하기 위한 노즐입니다.
• Sting nozzle : 장치류가 동작중에 내부를 클리닝 하기 위한 노즐입니다.
• Purge nozzle : 장치류를 Purge 할 때 사용하기 위한 노즐입니다.



내용정리





Nozzle location 은 P&ID 를 기준으로 작성하되 높이와 방향(각도) 정보를 포함하고 있습니다. P&ID 를 기준으로 작성하기 때문에 P&ID 상에 누락되는 Nozzle 이 없도록 해야 한다는 점을 기억해야겠습니다.
