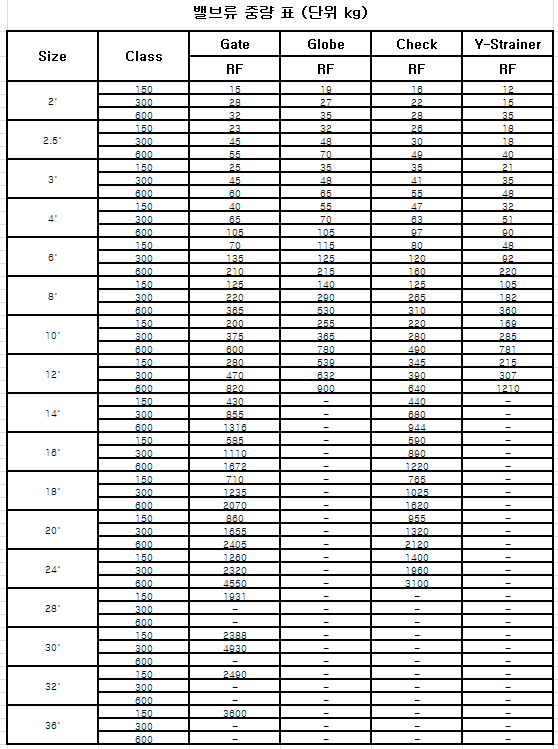

예를 들어 밸브의 구경 사이즈가 4" 이고 Flange rating 이 600# 일 경우 Gate valve 의 대략적 중량은 105 kg 으로 추정할 수 있습니다.
사용하고자 밸브 제조사별로 차이가 있기 때문에 정확한 중량은 제조사에 문의하여 확인해야 합니다.
36Inch 구경의 150# Gate valve 의 경우 약 3600 kg 정도로 추정할 수 있습니다.
첨부자료
