NPT TAP 드릴 사이즈 차트



NPT TAP DRILL SIZE CHART

NPT 는 National pipe threads 의 약자로써 배관 나사산의 대표적 규격입니다. 배에 나사산을 내기 위해서는 파이프의 크기를 이해해야 합니다. 모든 나사산 크기는 규정된 크기를 따릅니다. 일반적으로 TPI (Thread pitch inch) 를 적용합니다.

예를 들어 3/4 NPT 배관의 경우 인치당 총 14개의 나사산을 포함합니다. 외경은 나사산의 크기를 확인하는데 가장 필요한 정보입니다. NPT 의 특징은 60˚의 경사각을 갖고 있다느 것으로 이는 더 적은 압력으로 나사산과 결합체사이를 밀봉하는데 이용됩니다.  NPT 를 이용할 경우 가능한 배관 테이브나 실란트를 사용하여 밀봉하는 것이 중요합니다.

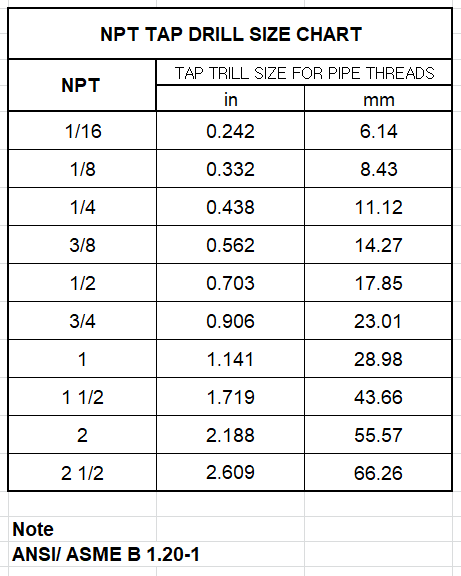

첨부 자료는 NPT Tap size for pipe threads 입니다.



첨부자료



NPT TAP DRILL SIZE 차트.xlsx

0.01MB

탭 드릴 계산기.xls

0.72MB
