마찰손실 계산서

Chandleridle 2023. 12. 3.
반응형

마찰 손실은 내부 벽의 매끄럽지 않은 표면에서 발생하는 저항에 의해 발생하는 것으로 사용하고자 하는 재질의 마찰 손실 계수 값을 알 때 단위 길이당 발생하는 마찰 손실 값을 추정할 수 있습니다. 마찰 손실 값은 마찰 계수가 0인 소재를 사용했을 때 이론적으로 낮출수는 있지만 실제 모든 재질의 표면에는 마찰 계수가 증가합니다. 얼마나 표면적이 매끄럽고 유체의 흐름 역 방향으로 발생하는 힘(force)를 낮추냐에 따라 마찰 손실 값을 낮출수 있습니다.

마찰 손실 계수는 단위 체적당 발생하는 손실 값을 의미하는 재질의 고유 값으로 내부 표면의 저항과 마찰 손실을 결정하는 주요 변수 입니다.

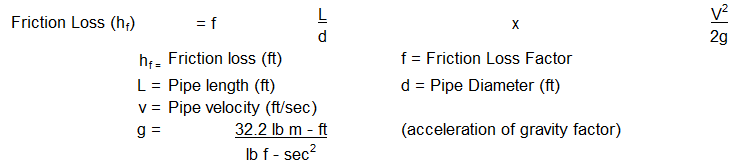

파이프 내 마찰 손실과 추정 유량을 결정하기 위한 몇 가지 방법중에서 달시 웨이즈 백 (Darcy-Weisback) 공식이 가장 널리 알려져 있습니다.





첨부 계산서에서는 배관의 길이 단면적 유량과 마찰 계수 값을 입력하여 아래의 결괏값을 추정할 수 있습니다.

- Friction loss
- Pipe velocity
첨부 자료는 상업적 결과를 보증하지 않으며 사용자 재량에 따라 사용할 것을 권고합니다.
두 번째 파일은 배관의 내경과 유량, 길이 3 가지의 기본 데이터와 피팅류의 수량을 바탕으로 전체 Friction loss를 추정하는데 응용하여 사용할 수 있습니다.

Pipe friction loss - water.xls
0.04MB
friction loss.xlsx
0.01MB
