Column Diameter size 확인 계산시트



Column Diameter size check sheet 입니다. 트레이 열 높이와 직경 아이에는 직접적인 관계는 없으나 분리의 두가지 측면으로 설정됩니다. Column 전체 높이는 트레이 간격과 트레이 수의 합과 Column 하단 공간 높이와 상단높이의 합으로 간략히 추정할 수 있습니다. 이 때 상단 높이는 증기와 액체 분리기의 패드 요구조건에 따라 변동사항이 있으며 바닥 높이공간은 액체 유지시간을 기준으로 설정합니다.

Column 의 직경은 트레이 직경과 액체 트레이의 타잎에 따라 다르지만 일반적으로 열처리 및 이송 속도에 따라 달라집게 됩니다. 높이가 정해진 Column 의 경우 필요한 트레이 수에 따라 달라집니다.

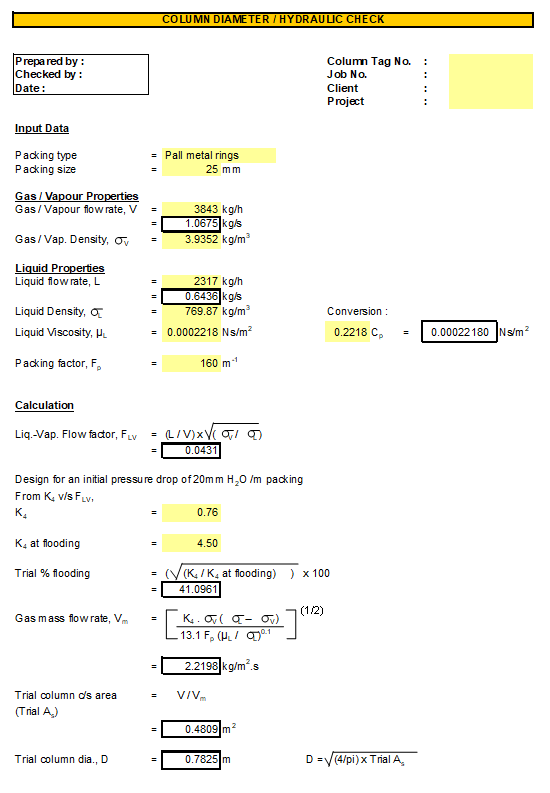

첨부 계산서에서는 Column 의 직경(Diameter)를 추정하는데 응용하여 사용할 수 있습니다. 주요 입력값은 다음과 같습니다.


• Gas / Vapour flow rate

• Gas / Density Density

• Liquid Properties (flow, density, packing factor)

계산서를 통해 추정할 수 있는 결괏값


• Liquid vapour flow factor

• K4 flooding

• Trial % flooding

• Gas mass flow rate

• Trial column c/s area

• % flooding

HETP value



column_diameter_hetp_check.xlsm

0.21MB
