Vessel 의 Ellipsoidal (타원체) 자동 계산 시트 입니다. 첨부의 계산 시트를 통해 산출 가능한 타원체의 종류는 다음과 같습니다.
- Torispherical head
- Ellipsoidal (Std.)
- Ellipsoidal (non-std.)
- Hemispherical
Head 규격은 ASME 에 준하고 있습니다.

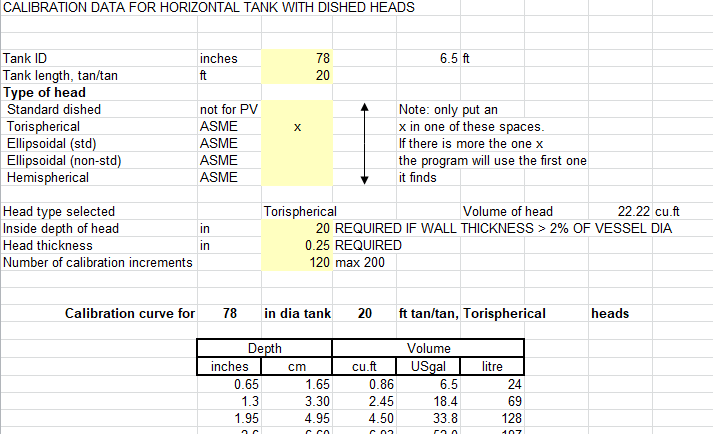

계산서 사용 방법은 기본적으로 Vessel 의 크기를 지정합니다. 내경(ID)를 기준으로 하며 전체 길이 Length 를 입력합니다. 단위 주의사항은 Inchs, ft 를 사용합니다.

엑셀 시트의 기본 입력값을 통해 확인할 수 있는 주요 결괏값은 다음과 같습니다. Required (요구)값으로 표기되며 사용자는 이를 엔지니어링 설계시 참조하여 사용할 수 있습니다.
- Head 의 내측 깊이
- Head 두께
- Number of calibration increments
선택한 Head type 에 따라 하단부의 테이블에 Inch 별 required 값을 확인합니다.
- Depth
- Volume
- H/D 값
- Angle (rad)
참고자료
