Centrifugal Pump Schedule 작성시 Key Data

플랜트 관련 현업에서 기계 관련 Engineeirng 과정 중에  Data sheet 및 List 작성이 있습니다. 개별 아이템의 상세한 설계 조건이 포함되어 있는 것을 Data sheet 라 하며 이를 목록으로 작성하는 것을 List 라고 정의 합니다. 플랜트에 들어가는 장치류의 수가 많아 질 경우 개별 자료인 Data sheet 만으로 관리하는 것 보다 List 화 해서 관리하는 것이 효율성이 높다는 것을 경험할 수 있습니다. 표 작성의 주체가 펌프라면 Pump List, 계장류라면 Instrument List 이런식으로 말이죠. 작성의 주 목적은 개별 아이템의 Key data 를 List 화 해서 한눈으로 파악하고 관리 및 엔지니어링 과정에서 사용하기 위함이죠. 개별 Item 의 List 화는 해당 아이템의 공급 Vendor 에서 수행하되, 이들을 취합하고 최종적으로 List화 하는 것은 EPC 나 최종 사용자 측 Engineering 사에서 에서 수행합니다.

초안을 작성한 이후에는 몇번의 수정과정을 반복하게 됩니다. 새로 추가 되거나, 삭제, Design 조건 변경, Line 번호 수정, 오기사항 반영 등. 이유도 다양합니다.

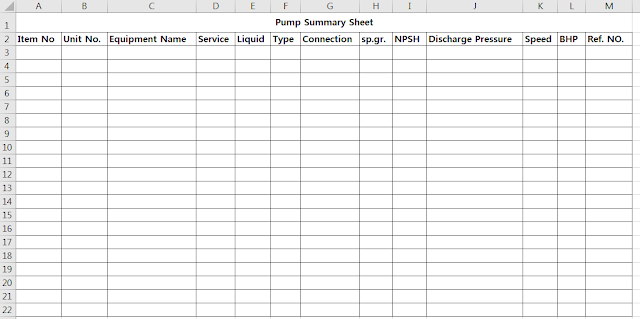

<Pump Summary Sheet list>

플랜트 관련 직종에 근무하면서 특히 기계를 담당한다면 Summary list sheet 를 작성하게 됩니다. 위의 표에서 볼 수 있듯이 기본적으로 아이템을 식별할 수 있는 번호를 시작으로 이름과 Service, 다루는 유체등의 정보 순으로 Data 를 기재하게끔 되어있습니다.
위의 표는 글 쓴이가 참고를 위해서 임의로 작성한 것입니다. 공사 규모가 큰 프로젝트의 경우네는 Project data sheet list form 이 정해져 있기 때문에 해당 기준에 맞추어 작성하면 되지만 그렇지 않은, 표준화 되지 않은 자료를 요할 때는 개별로 Foam 을 작성해야 하는데 이 때는 위에 언급한 것처럼 Detail data sheet 를 기준으로 Key data를 나열하는 순으로 작성하게 됩니다.

수량이 많은 아이템중에 하나인 펌프(Centrifugal type)를 예로 든다면 다음과 같은 정보 및 Key data 를 고려해야 합니다.

• Item No. (아이템 번호)
• Service (공정)
• Liquid (유체 종류)
• Operating Temperature (운전 온도)
• Operating Pressure (운전 압력)
• Sp. Gr (Oper. temp) (비중)
• NPSH (양정)
• Discharge Pressure (토출 압력)
• Connection detail (Suction / Discharge) (입/출 size@rating)
• Speed (rpm) (회전속도)
• BHP (Brake Horse Power) (펌프 축동 마력)
• HP (Drive motor horsepower) (모터 마력)
• Driver type (모터 타입)
• Coupling type (커플링 타입)
