카운터 싱크와 보어의 정의
카운터 싱크(Counter Sink)는 상단에 모따기가 되어있는 홀이며 접시머리 볼트, 리벳과 같은 체결요소를 결합하고자 할 때 가공하는 것으로 대상물의 두께가 얇거나 카운터 보어를 사용할 수 없을 때 적용합니다.
카운터 보어(Counter bore)는 직경이 다른 2개의 홀이 단차를 구성하며 육각렌치볼트를 체결하기 위한 홀로써 볼트 머리가 표면에 노출되지 않게 할 수 있습니다.
자동화기계와 같은 조립품이 많은 요소물의 체결 홀은 카운터 싱크에 비해 카운터 보어의 사용 빈도수가 절대적으로 많습니다.
왜냐하면 카운터 싱크 홀을 사용하여 접시 머리 볼트를 사용할 때 진동이나 움직임이 많은 요소에 풀림이 발생할 수 있기 때문입니다.
카운터 보어 역시 풀림에 100% 완벽하다 할수 없지만 상대적으로 풀림이 덜 하고 체결력이 우수하다는 특징을 가지고 있습니다. 풀림방지를 위해서는 록타이트와 같은 별도의 방지 대책을 고려해야할 수도 있습니다.
카운터 싱크와 보어의 표기법
b) 카운터 싱크
카운터 싱크(Counter sink)의 약자인 C/S와 깊이를 뜻하는 DP 마지막으로 각도가 3가지가 포함되어야 합니다.
카운터 싱크와 보어의 표기법
b) 카운터 싱크
카운터 싱크(Counter sink)의 약자인 C/S와 깊이를 뜻하는 DP 마지막으로 각도가 3가지가 포함되어야 합니다.
각도는 M 규격 볼트에 따라 차이가 있으나 일반적으로 소형 볼트는 90°를 가장 많이 사용합니다. 두께는 M 볼트의 규격에 따라 최대/최소치를 지정하고 있으며 깊이를 너무 작게 할 경우 접시 머리가 표면 위로 돌출될 수 있으므로 가능한 최대치를 적용하는 것을 원칙으로 합니다.
- 90° C/S DP2 : 카운터 싱크 각도는 90° 이며 깊이 2mm 로 홀 가공할 것.
카운터 싱크의 도면상의 일반적인 표기 방법은 아래 그림과 같습니다.
- 도면상에서 C/S 를 표기할 때는 가능한 평면도 상에서 지시하는 것을 원칙으로 합니다.
- 평면도 상에서 C/S 지시선은 안쪽 홀을 기준으로 표기합니다.
- 영문은 대문자로 표기합니다.
- M 규격볼트의 사이즈에 따른 각도를 표기 합니다.
b) 카운터 보어
회사마다 카운터 싱크와 보어의 표기 방법은 차이가 있습니다.
중요한 것은 카운터 보어의 약자인 C/B 와 깊이를 뜻하는 DP, 그리고 C/B의 홀 크기 3가지 입니다.
예를 들면 다음과 같습니다. 가공집에서는 C/B, DP 를 맞추어 가공하기 때문에 이를 사전에 지정해 주어야 합니다. 카운터 보어의 크기는 M 볼트의 규격에 맞추어 정해진 규격이 적용합니다.

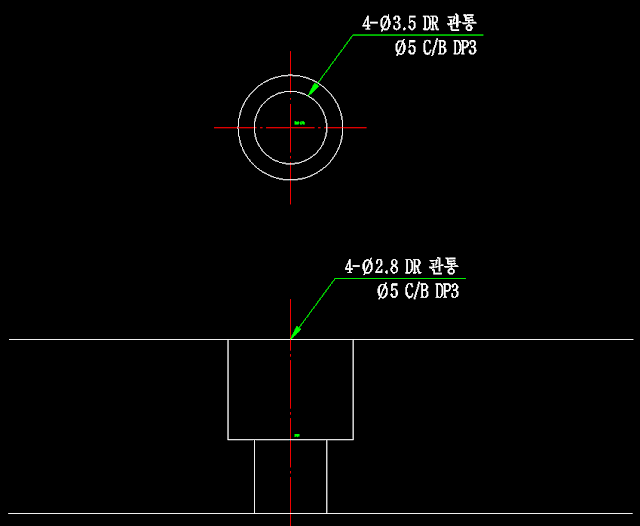

카운터 보어의 도면상의 일반적인 표기 방법은 아래 그림과 같습니다.
카운터싱크 표기 예
카운터 싱크와 보어의 정의와 표기법에 대한 내용이었습니다.
- C/B Ø10 DP10 : 카운터 보어의 크기는 Ø10 이며 깊이는 10mm 까지 지정.
카운터 보어의 도면상의 일반적인 표기 방법은 아래 그림과 같습니다.
- 도면상에서 C/B 를 표기할 때는 가능한 평면도 상에서 지시하는 것을 원칙으로 합니다.
- 평면도 상에서 C/B 지시선은 안쪽 홀을 기준으로 표기합니다.
- 영문은 대문자로 표기합니다.
- C/S 90° DP2
- 90° C'S DP3
- C/B Ø10 DP10
- C'B Ø10 DP10
- C/B Ø10 hole DP10 thru
카운터 싱크와 보어의 정의와 표기법에 대한 내용이었습니다.
