최소절곡 치수와 최소 홀간 거리



최소 절곡 치수

최소 절곡 치수란 절곡기(밴딩머신)에서 절곡 다이를 이용하여 소재를

구부리는 작업을 할 때 필요한 최소 길이를 말 합니다.



설계를 수행하는 입장에서 A 값을 임의로 지정하더라도 제작업체(절곡)에서

제작 불가 연락을 받을 수 있습니다.



이는 소재 두께에 따른 연신율과 최소 깊이값이 고려되지 않았기 때문입니다.

아래 그림에서는 최소 절곡 길이를 예시한 것으로 A의 높이는 재료의

두께와 특성에 따라 치수에 차이가 있습니다.



또한 절곡 업체 별로 사용하는 밴딩기계와 연신율이 다르기 때문에

최소 A 값을 기준으로 미심적은 부분에 대해서는 사전에 업무를

조율할 필요가 있습니다.

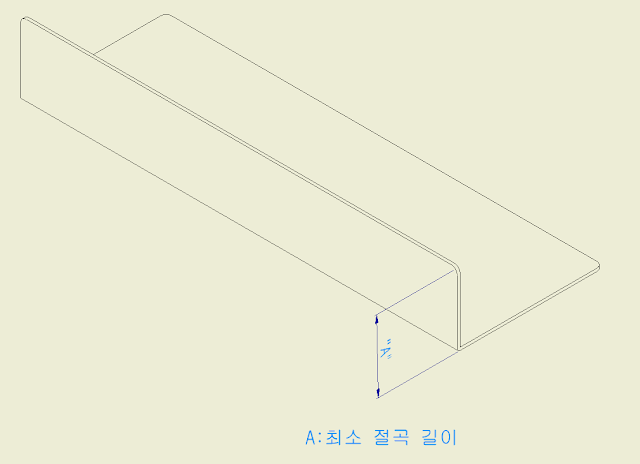

최소 절곡 길이



아래 테이블은 재질별 적용가능한 최소 절곡 치수를 참고용으로 작성한 것입니다.

Table 1-1 (재질별 적용 가능한 최소 절곡 치수)

재질	두께	최소 절곡치수 (A)mm
CR	2	11
	1.6	8
	1.2	7
	1	5
EGI	1.6	7
	1.2	6
	1	5
SS	2	9
	1.5	7
	1.2	6
	1	6
AL	1	5
	1.2	6
	1.5	8

Table 1-2 (General 두께별 적용 가능한 최소 절곡 치수)

재료 두께 T(mm)	최소 절곡 치수 A (mm)
0.2	1.1
0.3	1.4
0.4	1.4
0.5	2.1
0.6	2.1
0.7	2.1
0.8	2.8
1	4.2
1.2	4.9
1.4	4.9
1.5	7.1
1.6	7.1
1.8	7.1
2	8.5
2.3	8.5
2.5	8.5
3	12.0
4	14.1
5	14.1
6	14.1
8	14.1





최소 홀간 거리

최소 홀간 거리란 절곡기를 사용하여 소재를 구부리는 작업 수행시

절곡다이에 인접해 있는 형상 (홀이나 사각형 등)의 최소 거리를 뜻 합니다.



최소 홀간 거리가 너무 짧을 경우 형상이 소재의 연신방향으로

빨려가면서 뭉그러지는 현상이 발생합니다.



따라서 이를 방지하기 위해서는 최소한의 치수를 유지해야 합니다.

재료의 두께 별로 차이가 있을 수 있으나 일반적으로 재료 두께의

최소 1.5배수를 적용한 거리를 유지합니다.



만약 최소 홀간 거리내에 형상이 있을 경우 절곡 라인에 임의

절곡 선(slit : 칼집 : 좁은 틈) 을 형성해서 형상이

뭉그러지는 현상을 방지할 수 있습니다.



재료의 두께가 얇을 수록 최소 홀간 거리는 짧게 유지할 수 있지만

재료의 두께가 두꺼워지면 연신율 또한 증가하므로 3t 이상의 재질에는

최소 2배~ 많게는 3배까지 홀간거리를 유지해야 합니다.

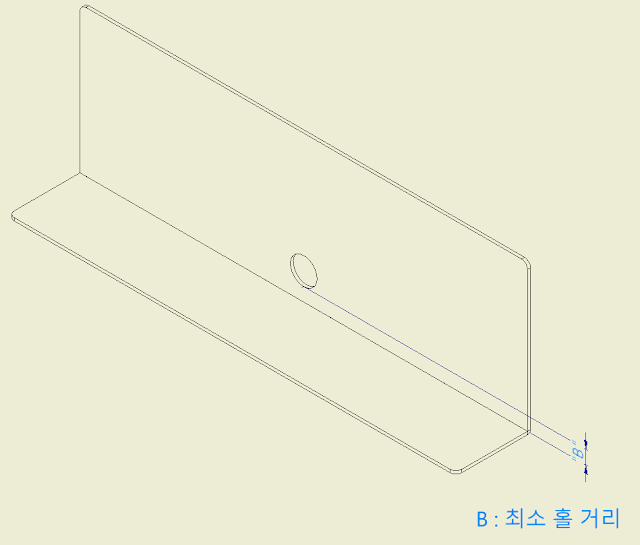

최소 홀간 거리





최소 홀간 거리 Table.



재료 T (mm)	최소 홀간 거리 "B"
0.2	0.3
0.3	0.45
0.4	0.6
0.5	0.75
0.6	0.9
0.7	1.05
0.8	1.2
1	1.5
1.2	1.8
1.4	2.1
1.5	2.25
1.6	2.4
1.8	2.7
2	3
2.3	3.45
2.5	3.75
3	4.5
4	6
5	7.5
6	9
8	12





내용정리



판금물의 절곡 구간의 설계시 절곡 최소 거리를 적용하는 목적은 절곡기의 작업 가능 유무를 판가름하는 기준이 됩니다.



다만 절곡 업체별로 최소 절곡 치수와 연신율등의 차이가 있기 때문에 업무 조율이 필요한 부분은 사전에 확인하는 것이 필요하다는 것을 기억해야겠습니다.
