베어링 종류와 개요



베어링 그것이 알고 싶다 by Plant Inside.



베어링이란 무엇이며 어떠한 곳에 사용되는 것일까요?



Plant inside에서 집중 조명해 보았습니다.



베어링의 기초적인 개요와 베어링별 특징을 지금! 살펴 보십시오.

기계적인 요소의 하나인 베어링은 두개의 기계 부품 사이에 장착되어



마찰력을 감소시켜 움직임을 부드럽게 해주는 장치의 총칭입니다.



베어링은 크게 레이디얼 베어링과 스러스트 베어링으로 구분됩니다.



레이디얼 베어링은 주로 축방향을 기준으로 수직으로 생성되는



하중을 접촉각이 45℃ 이하에서 지지할 때 사용하며



스러스트 베어링은 주로 축방향으로 발생하는 하중을



접촉각 45℃ 이상에서 지지할 때 적용하게 됩니다.

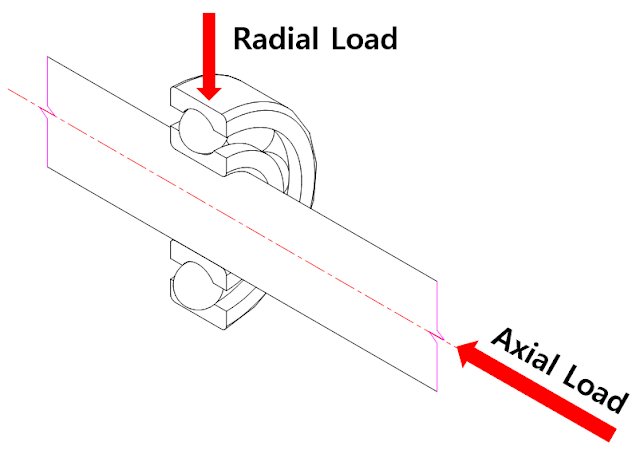

<Radial & Axial Load>



베어링의 주요 사용 목적

베어링의 주요 기능은 축과 수직방향으로 하중을 지지하여



위치를 유지하고 최소한의 마찰력으로 샤프트가 원할한



회전을 할 수 있도록 하는데 그 목적이 있습니다.

베어링의 작동 방식

베어링은 표면이 매끄럽게 가공되어진 볼과 안쪽 면을 따라



하중을 받으며 회전을 하는 형태로 작동하게 됩니다.

베어링의 타입

베어링은 슬라이딩 접촉 방식과 롤링 접촉 방식으로 구분되며



스러스트 베어링과 Bush 베어링이 슬라이딩 접촉 방식에 속합니다.



Ball, Roller 방식은 롤링 접촉 베어링에 속합니다.





슬라이딩 베어링 : 축과 베어링의 면이 축의 회전과 함께



미끄럼이 발생하며 직접 접촉하는 방식.



대표적으로 Guide bearing과 Journal bearing이 있습니다.



매우 빠르게 회전하는 형태의 샤프트에 적합합니다.





  적용 분야



   - 크랭크 샤프트 베어링



   - 대용량 컨베이어



   - 대용량 원심 펌프



   - 스팀, 가스 터빈



   - 디젤 엔진





롤링 접촉 베어링 :볼이나 롤러를 접촉면 사이에 넣어



슬라이딩 방식의 베어링 보다 마찰손실을 크게 줄인 방식으로



Antifriction bearing 이나 구름베어링으로도 호칭합니다.





   적용 분야



   - 산업용 기어박스 (감속기)



   - 산업용 모터



   - 공작기계 스핀들



   - 소용량 원심 펌프



   - 스크류 타입 압축기





베어링의 종류



볼 베어링 : 보편적으로 가장 많이 사용되는 타입의 베어링



이며 가장 일반적인 유형을 갖고 있습니다.



레이디얼 하중과 스러스트 하중 모두에 보편적으로 사용되는 타입입니다.

일반적으로 하중이 적은 곳에 자주 적용되는 타입입니다.



외부 하중이 내부의 볼로 전달 되고 다시 내부의 레이스로



전달되는 구조로 되어 있으며 볼은 점 접촉을 하기 때문에



큰 하중에는 적합하지 않습니다.



때 때로 베어링에 하중및 다른 요인으로 인해서



과부하가 걸릴 경우 볼에 균열이 가거나 파손이 발생할 수 있습니다.



Cost 가 비싸고 소음이 크다는 단점이 있습니다.

볼 베어링의 종류는 다음과 같습니다.

  ** Radial ball bearings

  - Single & Double Deep Groove ball bearing

  - Maximum capacity type ball bearing

  - Angular contact ball bearing

  - Four-point angular contact ball bearing



  - Thrust ball bearing

  ** Thrust ball bearing



   - Single direction thrust ball bearing flat back face

   - Single direction thrust ball bearing seating ring

   - Double direction thrust ball bearing flat back face

   - Double direction thrust ball bearing seating ring

   - Double direction angular contact thrust ball bearing

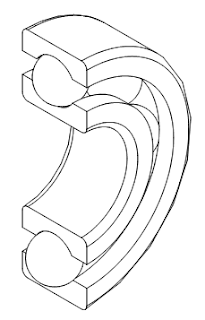

아래 그림과 같이 원형의 바깥쪽이 Outer ring 이고 안쪽의 축이



연결되는 곳을 Inner ring이라고 합니다.



Ball이 Outer & Inner ring 안쪽에 면에 위치해 있는 것을 알 수 있습니다.

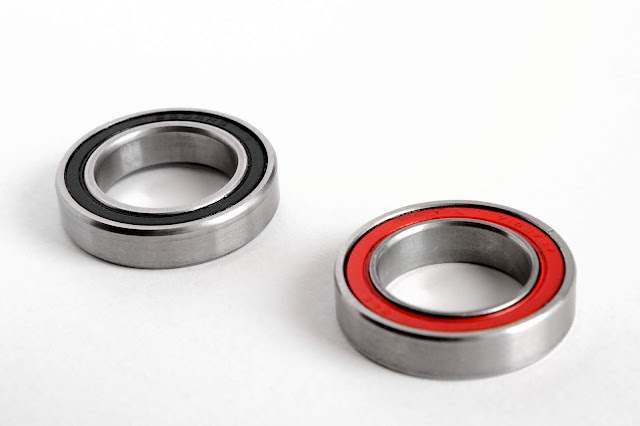

<볼 베어링>

롤러 베어링 : 컨베이어 벨트와 같이 무거운 하중과





반경 방향 하중을 전달하는데 적합하게 설계가 되어 있습니다.



베어링 내부에는 원형 형태의 볼이 아닌 원통 모양의 롤러가



장착되어 면적이 볼에 비해 큰 하중을 견딜 수 있는 형태 입니다.



따라서 케이싱 사이에 접촉 면적을 늘리게 되고 이로 인한



큰 하중을 견딜 수 있게 되어 있습니다.



단점으로는 스러스트 하중이 큰 영역에서는 고려해봐야 합니다.

일반적인 형태의 롤러 베어링의 종류에는

  - Cylindrical roller bearings

  - Needle roller bearings

  - Taper roller bearing

  - Taper roller thrust bearing

롤러 스러스트 베어링 : 차량의 변속기 기어 또는 회전 샤프트의



하우징과 같이 큰 하중을 갖는 분야에 적합한 형태의 베어링입니다.




테이버 롤러 베어링 : 큰 레이디얼 하중 및 스러스트 하중을 갖는



형태의 기계 구조에 적합한 형태의 베어링입니다.

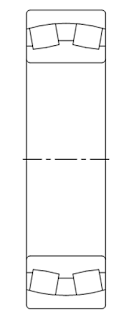

<롤러 베어링>





볼 스러스트 베어링 : 저속이나 반경 방향 하중을 견딜 필요가



없는 턴 테이블 과 같은 형태에 적용하는 베어링 입니다.

특수목적의 베어링 : 마그네틱 베어링, 자이언트 롤러 베어링이



있으며 마그네틱 베어링은 고속으로 회전하는 유형의 형태에 적합합니다.

이상 궁금한 이야기였습니다.
