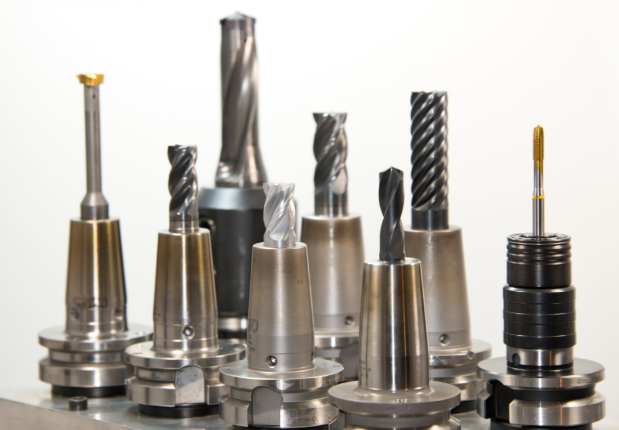

오늘의 궁금한 공작기계 이야기 주제는 "공구 이송량 계산" 입니다.
이송량이란 피삭제가 1회전시 절삭 공구 (Tool) 가 이송하는 거리를 말합니다.
피삭제 가공전 사전에 이송량을 확인해야 할 때가 있는데요 적절한 이송량은 절삭날을 보호하고 절삭 안정성을 확보할 수 있습니다. 절삭 가공방법에 따라 이송량을 구하는 공식은 차이가 있습니다.
관련 수식을 살펴 보겠습니다.
선삭 이송량(Turning feed rate)

선삭시 이송량을 구하는 공식은 Vf = n*f 입니다.
Where;
Vf = 이송량 (mm)
n = 회전속도 (min.)
f = 이송 (mm)
문제) 선삭시 피삭제의 회전속도가 30/min. 이고 이송을 0.2mm 일 때 이송량 Vf 는?
Vf = n*f
Vf = 30/min x 0.2mm
Vf = 6 mm/min.
∴ 이송량은 6.0 mm/min.
∴ 선삭시 위의 조건에서의 이송량은 분당 6.0 mm 이동.
밀링 이송량(Milling feed rate)

밀링 가공시 이송량을 구하는 식은 Vf = n * fz * z 입니다.
Where;
Vf = 이송량 (mm)
fz = 이송 (mm)
z = 컷터날 수
문제) 밀링시 피삭제의 회전속도가 30/min. 이고 이송을 0.2mm 이며 컷터날의 수가 6개 일때 이송량 Vf 는?
Vf = n * fz * z
Vf = 30/min x 0.2mm x 6
Vf = 36 mm/min.
∴ Vf는 36.0 mm/min.
∴ 밀링시 위의 조건에서의 이송량은 분당 6.0 mm 이동.
이상 궁금한 공작기계 이야기 였습니다.
