[42회] Tracing line 의 표기

P&ID보는 법 기초

[42회]

Tracing line의 표기

Tracing line 은 Hot/Cold 로 구분하는데 Tracing의 기본적인 목적은 물과 같은 유체가 배관내에서 동결점 이하로 떨어지는 것을 방지하고 일정 이상의 온도를 유지하여 공정흐름의 연속성을 확보하는데 있습니다.



Tracing 방법은 전기를 이용한 방법과 스팀을 이용한 방법으로 나뉘는데 전기 Tracing 작업은 스팀 을 사용할 수 없을 경우에 적용합니다.



Tracing 작업 후에는 Tube와 같은 외피작업을 수행해야 합니다.

Tracing 작업은 우리나라와 같이 겨울철 추운 지방에 설치되는 장치류에 부착되어 있는 것을 흔히 목격할 수 있습니다.



이중에서도 특히 Outdoor 설비, 즉 실외 설치 장치류의 경우 물과 같은 유체를 다루는 펌프나 배관에 적용되어있는 것을 볼 수 있습니다.



이는 겨울철 동결을 막기 위해 설치하는 것 입니다.

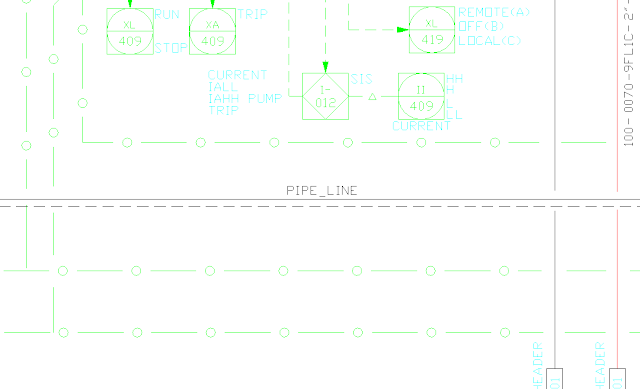

Tracing Line

위의 그림은 배관의 Tracing 을 예시한 것입니다. 그림상의 Pipe line 밑 부분에 ------- 히든선으로 표기된 라인이 같이 병행되어 있는 것을 알 수 있습니다.



이는 해당 배관 라인에 Tracing 작업을 한다는 것을 의미합니다.

Tracing 작업은 일반적으로 현장에서 일괄로 수행하기 때문에 Package vendor 에서는 수행하는 일이 거의 드물다 할 수 있습니다.



설령 있다 하더라도 Exception & Deviation 처리 하는 것이 좋습니다. 왜냐하면 전기를 사용하기 때문에 이를 추가적으로 설치해야 하며 이동, 설치 기간중에 파손의 우려가 있기 때문입니다.



현장 Construction 기간중에는 기자재를 밟고 다니는 일이 빈번하기 때문에 Tracing 작업이 되어 있다면 오히려 이를 방해하는 결과를 초래할 수 있습니다.

P&ID 상에서 Tracing 을 표기하는 것은 매우 단순하지만, 주의할 점은 꼭 필요한 구간에 적절하게 필요한 구간에만 표기해야 한다는 점입니다.



Tracing 작업 비용은 m 단위로 산정하기 때문에 길이가 늘어난다는 것은 그만큼의 비용이 상승함을 뜻합니다.

내용 정리

Tracing 은 P&ID 상에서 배관 선 밑에 Hidden 선으로 표기하며 표기되어 있는 구간에는 Tracing 작업을 수행함을 뜻합니다. 겨울철 외부에 설치되는 배관, 기자재에 적용되는 것을 흔히 볼 수 있습니다.

By inside insights (Chandler)
