[41회] Capillary 튜브 배관 표기 방법

P&ID보는 법 기초

[41회]

Capillary 튜브 배관 표기

P&ID 상에서 계장류의 도압배관을 표기할 때 일반적으로 실선을 사용합니다. Capillary Tubing은 실선에 X자 모양이 혼합으로 배열하여 식별이 가능하게 합니다.

Capillary Tubing symbol & legends



케필러리(Capillary)란 우리말로 모세혈관을 뜻하며 외형적으로 일반적인 전계장용 튜빙 배관과는 달리 유연성(Flexible)을 갖고 있는 길다란 끈을 연상케 합니다.



아래 그림을 통해 확인해 보면 매개체와 표면 접촉을 위한 플랜지부와 트랜스미터, 이들 사이를 연결하는 Capillary로 구성되어 있습니다.



케필러리의 길이는 1.5~3 m 를 표준으로 하되, 요구사항에 맞추어 커스터마이징으로 길이를 늘이고, 줄일 수 있습니다.

Capillary Transmitter

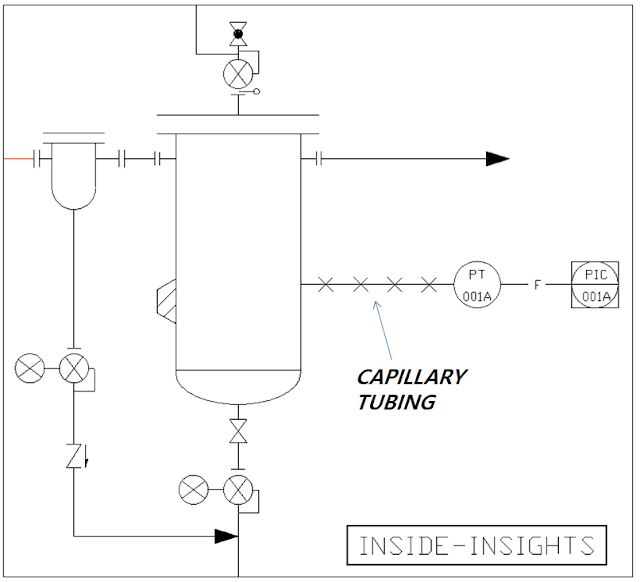

캐필러리 튜브 배관 P&ID 표기



캐필러리 튜브 배관의 표기 방법은 아래 그림에서처럼 실선과 X모양을 혼합한 형태의 연속선을 사용합니다. 이를 통해 2가지 정보를 제공합니다.



• Transmitter 의 연결방식이 Capillary 타입이라는 것



• 도압배관을 일반 튜브 배관이 아닌 Capillary 를 사용한다는 것 (전계장 엔지니어, 오퍼레이터는 일반 도압배관이 아님을 인지할 수 있습니다)



캐필러리 타입 트랜스미터를 사용하는 이유



캐필러리 타입 트랜스 미터의 특징은 측정 매개체가 트랜스미터에 직접 접촉 방식이 아닌 캐필러리를 통해 간접적으로 전달되기 때문에 부식성을 갖고 있는 위험성 유체의 비접촉식으로 압력을 측정할 때 사용합니다.



또한 캐필러리가 갖고 있는 유연성으로 설치시 위치를 설정하는 것이 쉽습니다. 다만 비용이 고가이며 캐필러리의 길이가 길어질수록 비용 또한 상승합니다.



여기서 중요한 것은 캐필러리의 길이를 사전에 몇m로 할 것인지를 결정해야 하는데 측정 점과 설치 점과의 거리를 확인하여 짧지 않게 제작하는 것이 중요합니다.



왜냐하면 일반 도압배관은 얼마든지 길이를 조정할 수 있지만 캐필러리는 길이가 한정되어 있기 때문에 짧게 구매했을 때 설치거리와의 길이 문제로 인해 설치 시 문제로 인하여 이를 교체해야 하는 일이 발생할 수 있기 때문입니다.



Inside Insights 였습니다.
