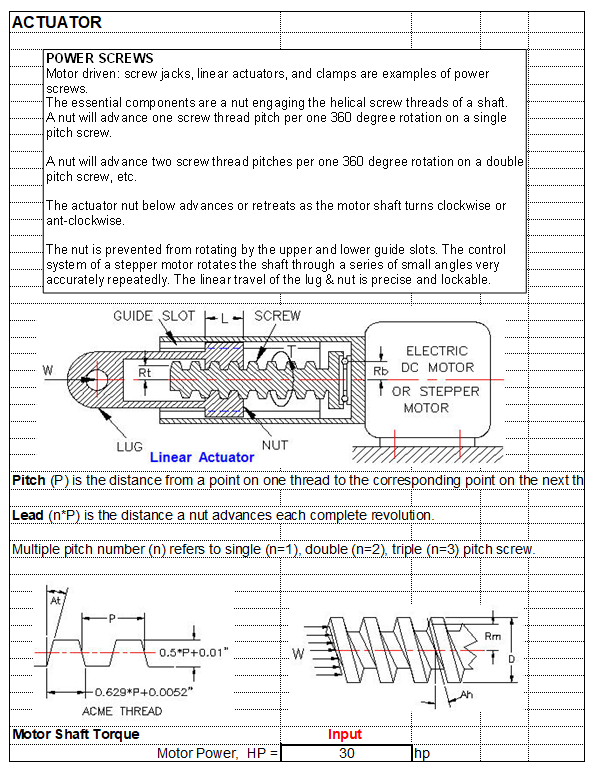

첨부 자료는 파워 스크류 엑츄에이터 계산시트 입니다.
파워 스크류
모터 구동 : 잭 스크류, 선형 엑추에이터 및 클램프는 전동 스크류의 대표적인 예입니다. 필수 구성 요소는 샤프트의 나선형 나사선과 맞물리는 너트 입니다. 너트는 단일 피치 나사에서 360도 회전당 하나의 나사산 피치를 전진시킵니다.
첨부 자료의 엑츄에이터 너트는 모터 샤프트가 시계 방향 또는 반시계 방향으로 회전함에 따라 전진과 후진을 반복합니다.
너트는 상부 및 하부 가이드 슬롯에 의해 회전하는 것을 방지하고, 스태퍼 모터를 사용하여 제어할 경우 작은 각도로 정밀하게 샤프트의 회전량을 제어하여 이송거리를 제어할 수 있습니다.
첨부 자료는 상업적 결과를 보증하는 것이 아니며 사용자 재량에따라 사용할 것을 권고합니다.
