공기압축기 공기누출 계산시트

첨부자료는 공기압축기 공기누출 계산시트 입니다. 공기 압축기 시스템은 전체 시스템의 약 10% 의 전기 소모를 차지합니다. 공기압축기의 성능(효율) 이 좋이 않은 경우 전기 소모율이 증가합니다. 공기압축기와 연결된 배관 혹은 튜빙라인의 공기 누출은 전체 시스템 용량의 30~50% 차지할 수 있습니다. 공기의 누출로 인해 공기 압축기가 그만큼 많이 작동하게 된다면 전기 소모율 또한 비례적으로 증가합니다.

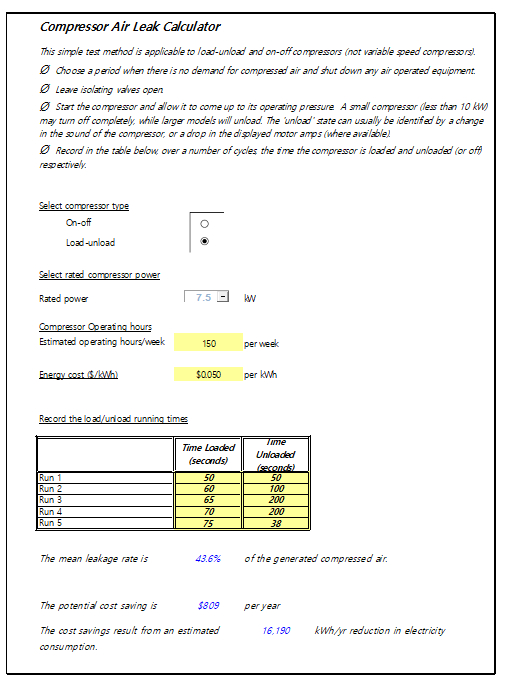

첨부 자료는 간단한 방식으로 전력 소모율을 측정, 추정할 수 있는 계산시트 입니다. 압축기의 모드는 On-off 혹은 Load-Unload 로 선택할 수 있으며 측정하고자 하는 범위를 차단한 후 Load(압축기 동작), Unloaded(압축기 정지상태) 시간을 기재하여 이로 인해 발생하는 전력 소모율을 역산하여 비용으로 산출합니다.



예를 들어 압축기가 주당 150 시간 동작한다고 가정했을 때 kWh 당 전기 비용을 입력 한후 Run mode 에서의 시간을 측정하여 테이블 안에 기재 합니다.



Leakage rate 가 낮을 수록 압축기를 포함한 측정 범위내 누출량이 적을 것을 의미하며 연간 전력 소비율 또한 반 비례하여 감소하는 것을 알 수 있습니다.



첨부자료 (출처 : 미상)

첨부 자료는 상업적 결과를 보증하는 것이 아니며 사용자 재량에따라 사용할 것을 권고합니다.



첨부자료 2 (진공누출량 계산기)

진공누출량 계산기.xlsx

0.04MB

공기압축기 Leak rate 계산시트.xls

0.08MB
