스윙체크 밸브 힌지커버 디자인 시트

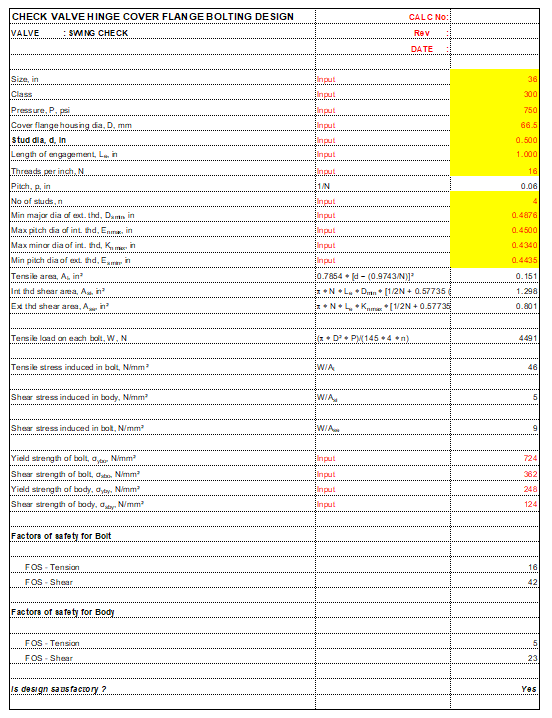

첨부 자료는 Check valve hinge cover design sheet 입니다. 아래의 결과치를 추정할 때 응용하여 사용할 수 있습니다.
(노란색안의 값을 기입하여 결과값 확인)

 1. Pitch
 2. Tehsile area
 3. Shear area (Internal / External)
 4. Tensile load on each bolt
 5. shear stress
 6. Yield strength of bolt






첨부자료 (출처 : 미상)
첨부 자료는 상업적 결과를 보증하는 것이 아니며 사용자 재량에따라 사용할 것을 권고합니다.



Swing check valve hinge cover design sheet.xls

0.03MB
