밸브 CV 계산서

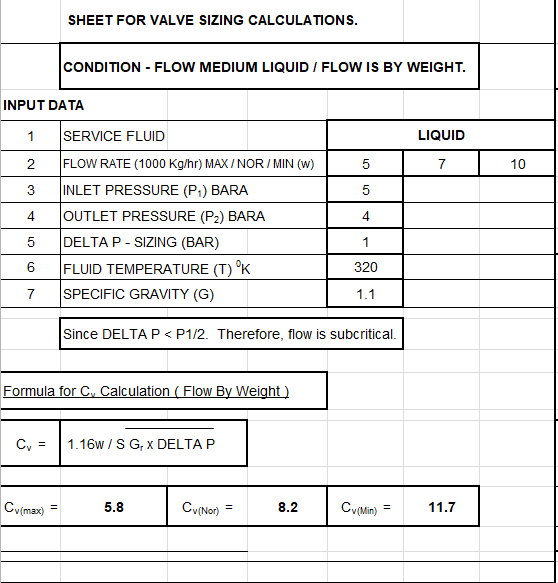

밸브의 CV란 압력 손실 값이 1 psi 일 때 완전히 개방된 밸브를 통과하는 유량 (gallon/min.)으로 정의합니다. CV 를 계산하는 기본 수식은 CV = Q (△P/G) 입니다. G값은 유체의 비중값입니다.  첨부 계산서는 밸브의 유량값을 계산할 때 질량유량, 체적유량 값으로 분류할 수 있게 구성되어 있습니다. 기본적인 Input 값은 사용자가 입력하며 결과치는 Max. Nor. Min. (최대, 보통, 최소) 로 확인할 수 있습니다. 압력 단위가 절대압(abs.)로 되어 있다는 점을 주의해야 겠습니다. 또한 Gas 상태일 때와 Liquid 상태일 때의 상에 의한 차이에의해 계산 수식에 차이가 있습니다.

밸브 CV 계산서

밸브 CV 계산서


밸브 CV 계산서

밸브 CV 계산서




첨부자료 (출처 : 미상)
첨부 자료는 상업적 결과를 보증하는 것이 아니며 사용자 재량에따라 사용할 것을 권고합니다.
