캐드 배관자재 블럭모음



엔지니어링 데이터 하우스 "배관자재 메가 블록 모음집" 안내



2D 배관설계에 필요한 CAD Block 을 한 곳으로 모았습니다. 2D 규격 자재를 찾는 시간을 아끼고자 하는 분들에게 필요한 자료입니다.





주의사항! : 첨부 자료는 상업적 결과를 보증하지 않습니다.

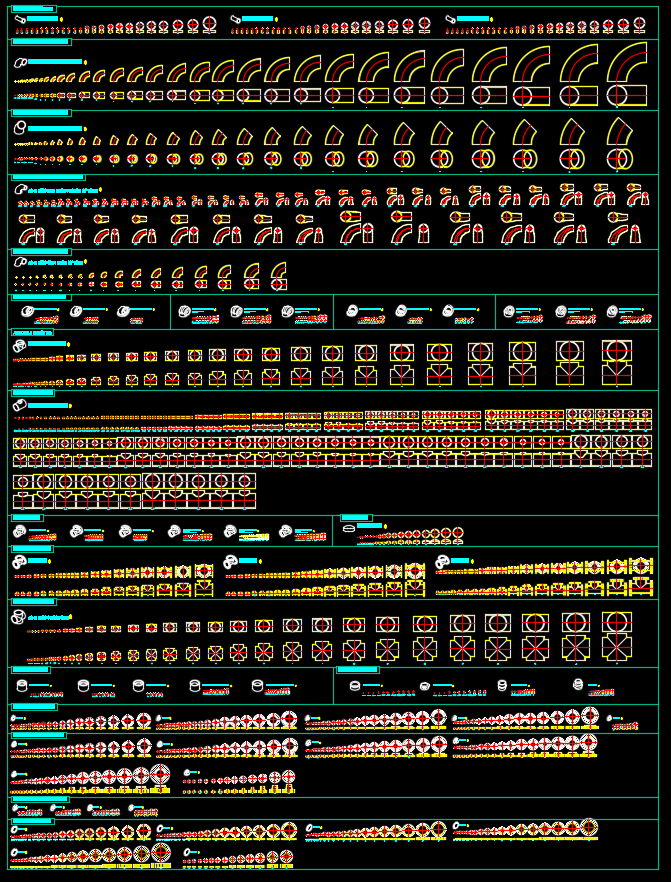

자료 구성 : dwg 파일, 배관 캐드 블럭 모음집

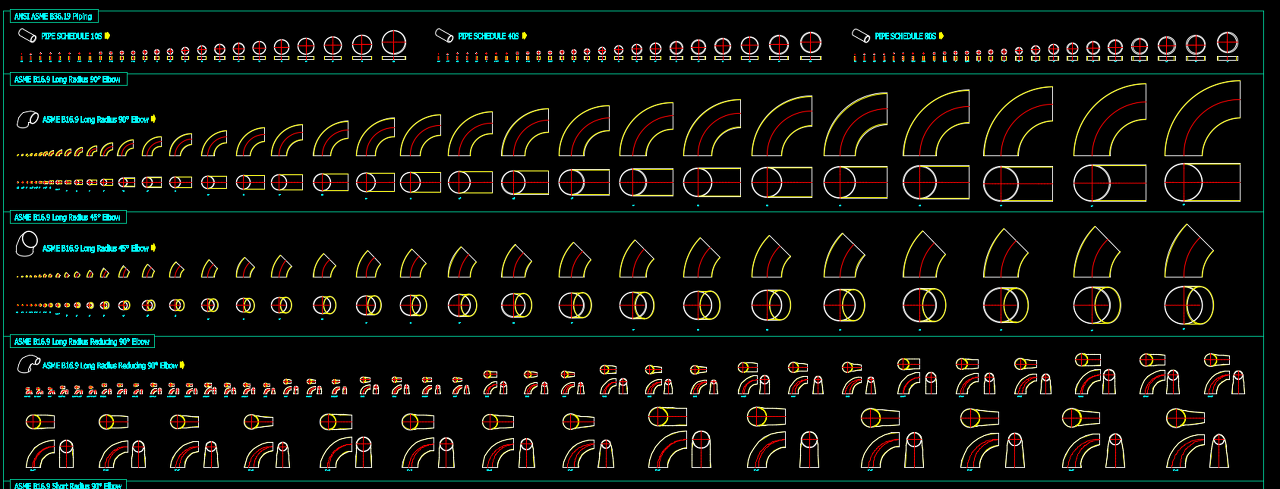

 1. ANSI ASME B36.19 PIPING / Schedule 10S, 40S, 80S

 2. ASME B16.9 Long Radius 90° Elbow

 3. ASME B16.9 Long Radius 45° Elbow

 4. ASME B16.9 Long Radius Reducing 90° Elbow

 5. ASME B16.9 Short Radius 90° Elbow

 6. ASME B16.11 Elbow 90° 45° Elbow



  ASME B16.11 / 90° Elbow Class 3000#

  ASME B16.11 / 90° Elbow Class 6000#

  ASME B16.11 / 90° Elbow Class 9000#

  ASME B16.11 / 90° Elbow Class 2000# (Threaded)

  ASME B16.11 / 90° Elbow Class 3000# (Threaded)

  ASME B16.11 / 90° Elbow Class 6000# (Threaded)

  ASME B16.11 / 45° Elbow Class 3000#

  ASME B16.11 / 45° Elbow Class 6000#

  ASME B16.11 / 45° Elbow Class 9000#

  ASME B16.11 / 45° Elbow Class 2000# (Threaded)

  ASME B16.11 / 45° Elbow Class 3000# (Threaded)

  ASME B16.11 / 45° Elbow Class 6000# (Threaded)

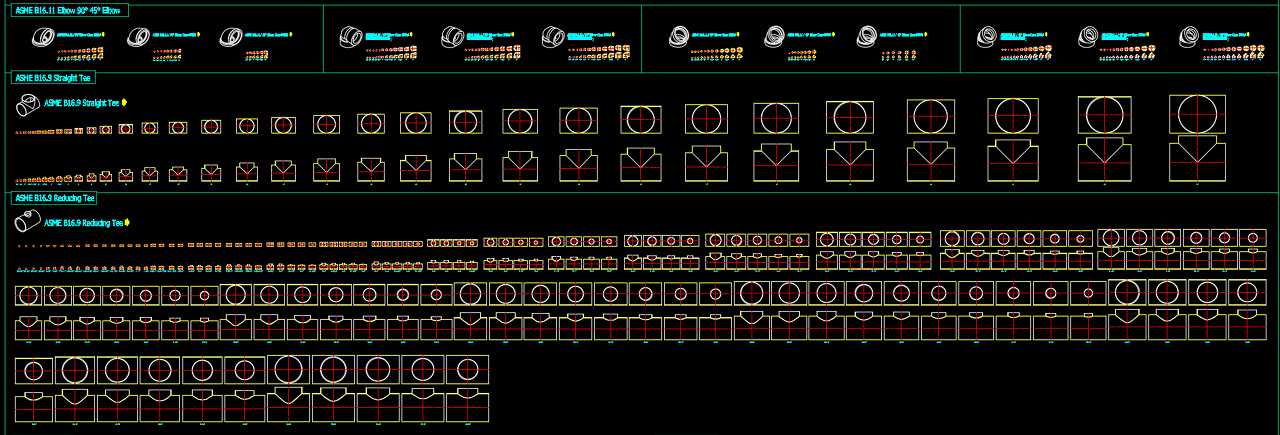

7. ASME B16.9 Straight Tee

8. ASME B16.9 Reducing Tee

9. ASME B16.11 Tee



  ASME B16.11 Tee Class 3000#

  ASME B16.11 Tee Class 6000#

  ASME B16.11 Tee Class 9000#

  ASME B16.11 Tee Class 2000# (Threaded)

  ASME B16.11 Tee Class 3000# (Threaded)

  ASME B16.11 Tee Class 6000# (Threaded)

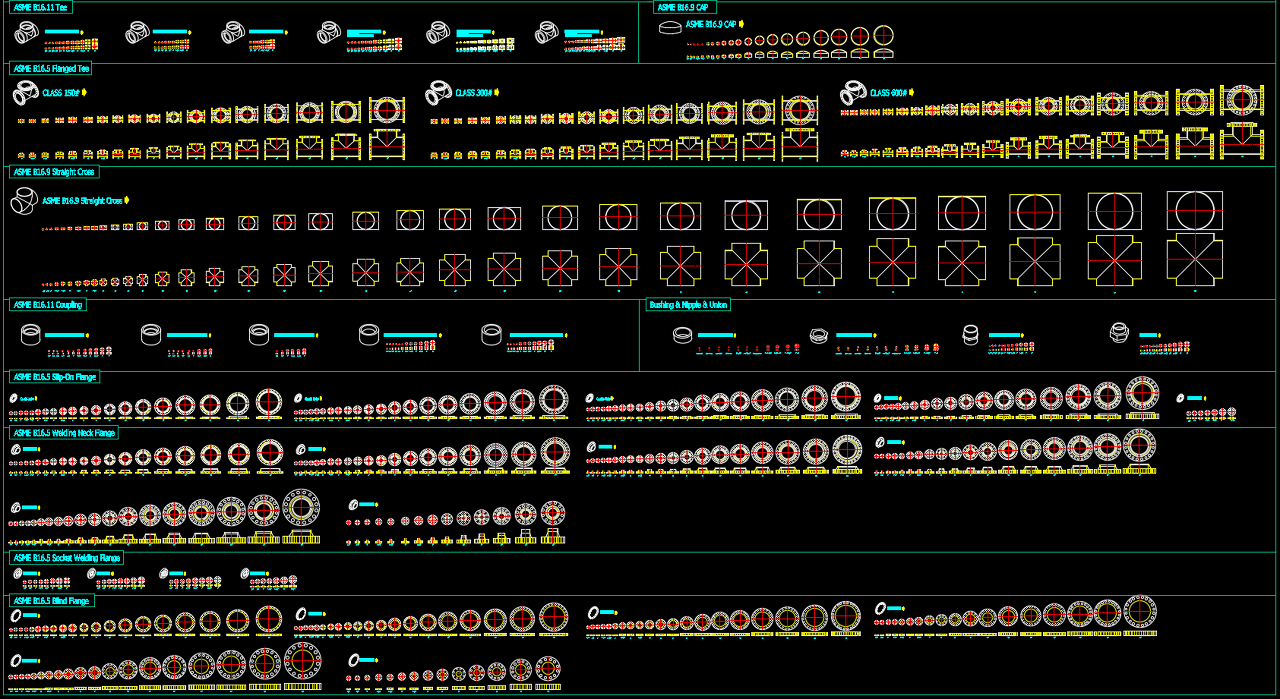

10. ASME B16.9 CAP

11. ASME B16.5 Flanged Tee



  CLASS 150#

  CLASS 300#

  CLASS 600#



12. ASME B16.9 Straight Cross

13. ASME B16.11 Coupling Class 3000#

14. ASME B16.11 Coupling Class 6000#

15. ASME B16.11 Coupling Class 9000#

16. ASME B16.11 Coupling Class 3000# (Threaded)

17. ASME B16.11 Coupling Class 6000# (Threaded)

18. ASME B16.11 Flushing Bushing

19. ASME B16.11 Hex Head Bushing

20. ISO 4144 HEXAGON NIPPLE

21. ISO 4144 Union

22. ASME B16.5 Slip-On Flange

23. ASME B16.5 Welding Neck Flange

24. ASME B16.5 Socket Welding Flange

25. ASME B16.5 Blind Flange







주의사항! : 첨부 자료는 상업적 결과를 보증하지 않습니다.





#1_Piping _amp_ Elbow_CAD Block.zip

0.99MB

#2_Tee_CAD Block.zip

0.63MB

#3_Cross_CAD Block.zip

0.09MB

#4_Coupling_amp_Nipple_amp_Union_CAD Block.zip

0.11MB

#5_Flange_CAD Block.zip

0.30MB

첨부자료 #6_잡자재_CAD Block.zip

1.28MB





반응형





첨부자료 #7_배관연결부속자재_CAD Block.zip

0.26MB

첨부자료 #8_SGP 배관자재_CAD Block.zip

0.22MB

첨부자료 #9_밸브모음_CAD Block.zip

1.53MB

첨부자료 #10_소켓엘보 유니온 티이_CAD Block.zip

0.29MB

첨부자료 #11_버터플라이밸브_CAD Block.zip

0.12MB

Piping block.zip

0.30MB

Piping-Fitting block.zip

0.08MB

TEE_Cross Block.zip

0.68MB

Piping block.zip

0.36MB
